作者丨鼎陽科技 Martin

概述

隨著消費電子，汽車，物聯網，工業自動化規模不斷擴大，各行業都在尋求一個更高效更有性價比的方法對多路電壓，電流等參數進行精確監測，從而提高系統的可靠性。

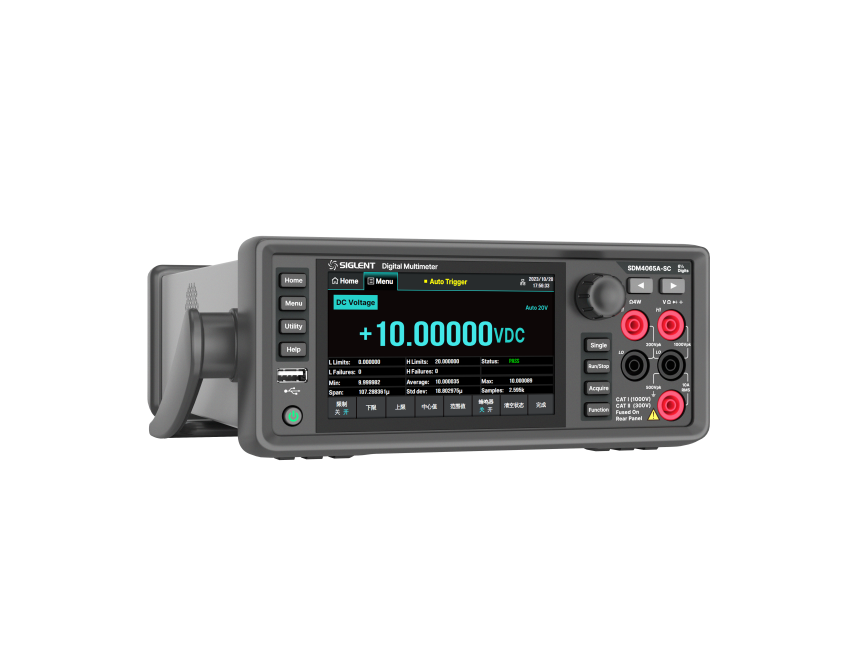

SDM4065A 是一款 6? 位雙顯數字萬用表，它是針對高精度、多功能、自動測量的用戶需求而設計的產品，集基本測量功能、多種數學運算功能，電容，溫度測量等功能于一身。

通過掃描卡，用戶可以輕松地將SDM4065A-SC前面板的單個測量通道拓展為一個16個測量通道的多通道采集系統。本文主要介紹SDM4065A-SC提供豐富的多通道測量功能，以及如何通過上位機軟件更方便地控制設備更直觀地觀察數據變化趨勢。

挑戰

傳統的萬用表只提供一個通道進行測量。然而對于一些需要測量多個通道的場合，同時使用多臺單測量通道的萬用表進行測量，在數據記錄監測方面效率太低。尤其是在工業生產方面，直接使用多臺萬用表組成一個多通道采集系統，成本會很高，并且需要特殊的上位機配合。一款支持多通道采集的萬用表在這個場合中是不可或缺的。

解決方案

SDM4065A-SC多通道數據采集系統針對多通道、多種信號測量等應用，無論是在產品性能測試還是生產過程中的自動化測試上，都提供了精密的測量功能和靈活的信號連接功能。

SDM4065A-SC包含萬用表主機和一個16通道的掃描卡。該設備展現出卓越的測量精度與廣泛的測量功能，是一款功能全面的萬用表。

16個掃描通道中包括4個電流通道，12個多功能測量通道，這些通道支持多種測量類型，覆蓋DCV、DCI、ACV、ACI、2WR、4WR、CAP、頻率、連續性、二極管、溫度（熱電偶和 RTD）等，以便客戶針對不同的應用場景進行高精度測試。

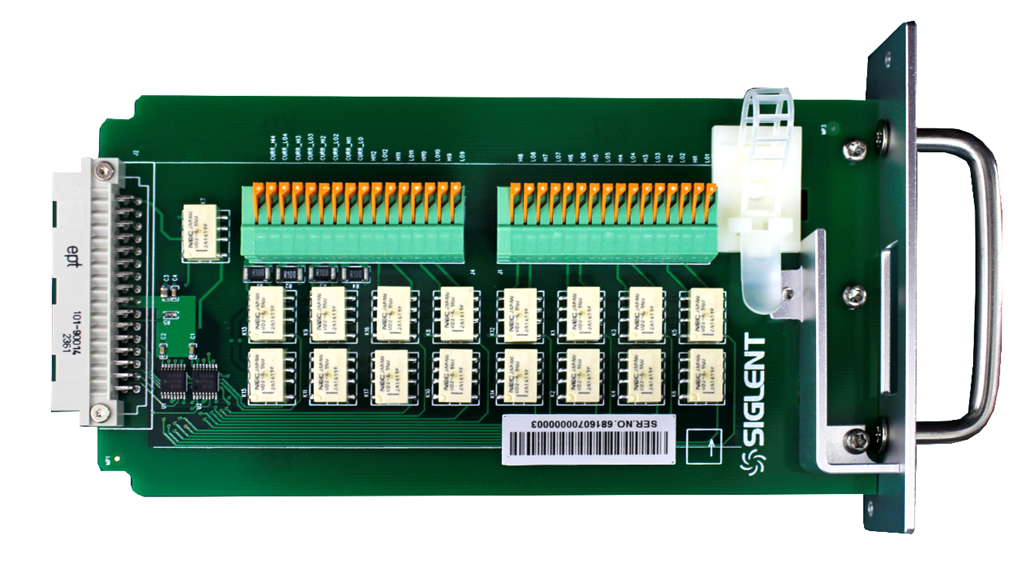

圖1  SC1016掃描卡

如圖1，主機通過繼電器，可以輕松拓展到16通道測試。

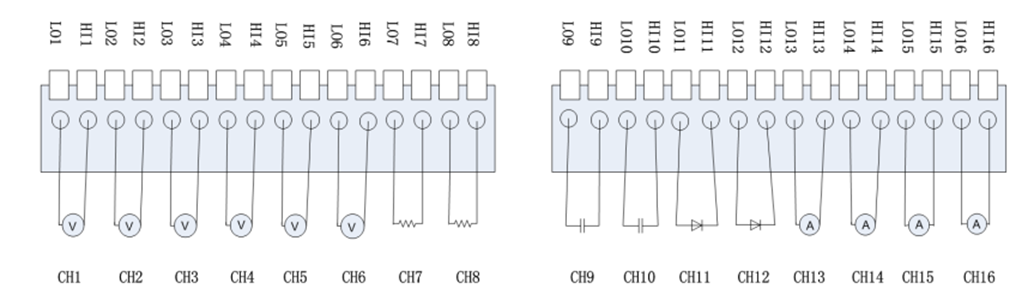

圖2 2線測試方式（電壓、電流、2W 電阻、電容、頻率、連續性、二極管、溫度）

如圖2的二線測量連接方式，可同時使用最大16個通道進行測量。

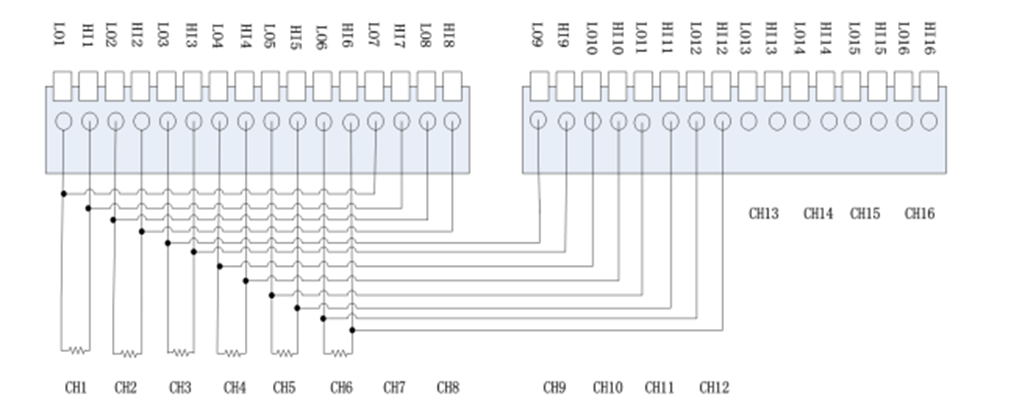

圖3 4 線電阻測量方式

在對電阻測量更高精度要求的時候，也可以如圖3接線，進行四線電阻測量。

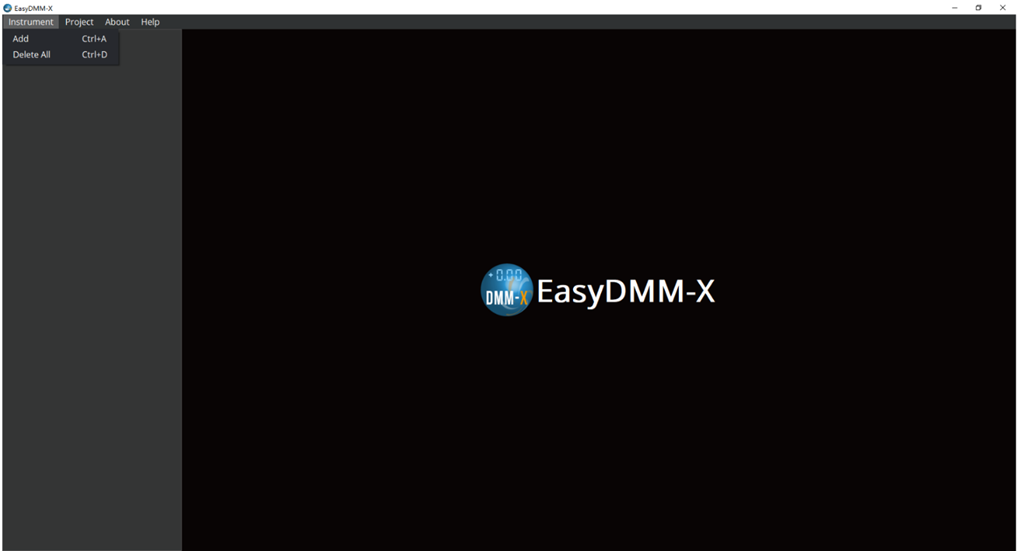

圖4 上位機軟件EasyDMM-X

SIGLENT提供免費的上位機軟件EasyDMM-X。它能支持多臺設備的連接，并同時與多臺設備通訊，保存/加載配置，支持導出數據至文件存儲，通過圖像展示數據變化趨勢，讀取掃描卡多通道數據 ，且支持自動開始，自動結束測量功能。

操作步驟

如何測量12路通道數據以及通過EasyDMM-X觀察，記錄多通道數據？

以下為詳細的操作步驟，可供參考：

1.    根據圖2的連接示意圖，連接上12個通道；

2.    打開上位機軟件EasyDMM-X，選中對應的型號，添加設備（支持網絡連接/USBTMC）；

3.    切換到掃描數據面板，配置測試所需通道的設置，選擇打開對應的通道；
