前言

能源清潔化是人類一直以來努力的目標。光伏作為一類清潔能源，可以減少人類的碳排放和對傳統化石燃料依賴，在全球能源結構轉型中扮演著重要角色。中國一直以來致力于光伏技術開發和應用，光伏項目已遍布世界各地，作為光伏能源高效利用的重要推動者。

中國光伏行業的快速發展也推動福祿克不斷創新，為用戶提供更加安全高效的行業安裝檢測解決方案。

福祿克在光伏設備的安裝測試中的應用

光伏發電站在建設完成后，需要參照GB 50794-2012 《光伏發電站施工規范》和GB/T 50796-2012《光伏發電工程驗收規范》對光伏設備進行各項性能參數的測試，以確認滿足運行要求。

04.光伏設備的溫度檢測

光伏設備安裝完成后的測試階段，需檢測其運行時的溫度狀態，提早發現光伏組件的熱斑和設備及電纜的異常發熱點等問題，降低事故風險。

使用Fluke iSee手機熱像儀可偵測區域內的溫度。

Fluke iSee? 手機熱像儀

● 256x192像素，25Hz幀頻

● 高溫可達550℃，±2%或±2℃精度

● 手機連接，自動生成檢測報告

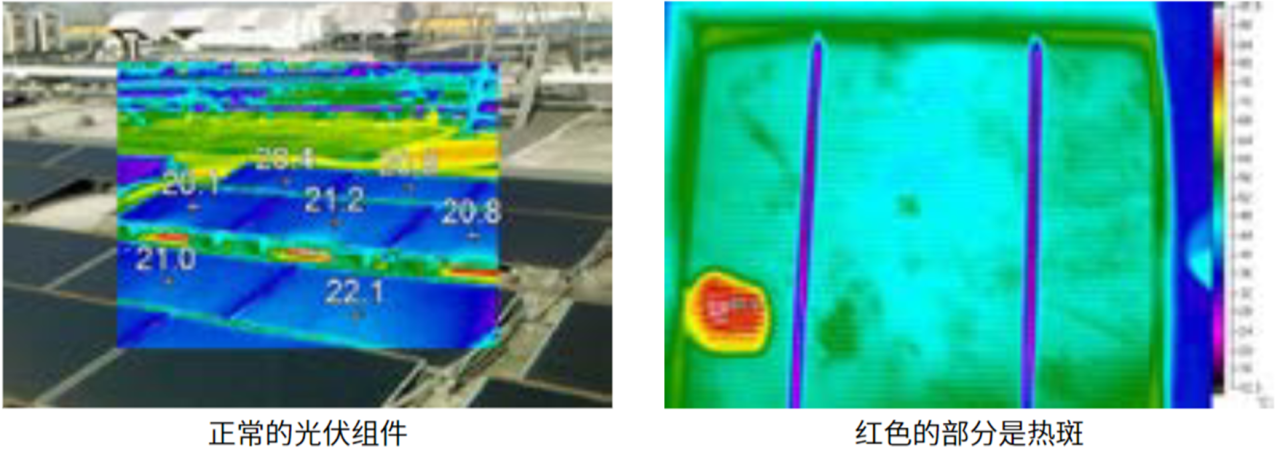

光伏組件熱斑檢測

電纜溫度檢測

05.光伏設備的安裝相序檢測

逆變器在安裝完成后需要對其相序進行確認，避免相序錯誤或缺相造成設備停止工作。

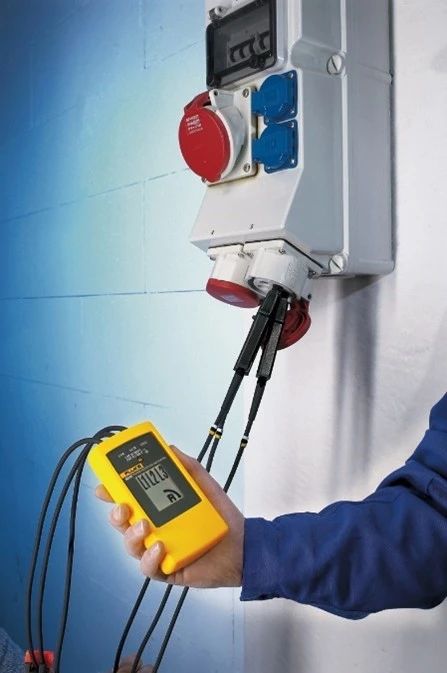

Fluke 9040相序旋轉指示儀

● 可指示全部三相

● 電機的旋轉方向指示

● CAT Ⅳ 30V，CAT Ⅲ 600V安全等級，保障用戶的測試安全

06.光伏設備的絕緣性能檢測

光伏設備的絕緣性能關乎光伏電站的正常運行和現場安全，因此設備安裝后的絕緣測試是必不可少的環節。

1 光伏組件的載流部分和邊框的絕緣性能檢測

2 匯流箱的進出線端與接地端的絕緣性能檢測

3 逆變器交流和直流側的電纜絕緣性能檢測

Fluke 1537絕緣電阻測試儀最高可達2500V絕緣電壓測試，滿足光伏設備的絕緣性能測試需求?？赏ㄟ^設置調整絕緣電壓至1500V，滿足IEC/EN 62246-1-2018中對于1500V光伏組件絕緣性能測試要求。

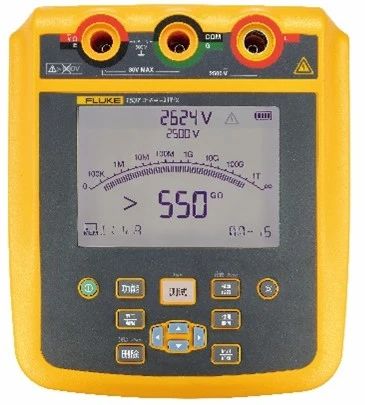

Fluke 1537絕緣電阻測試儀

● 測試電壓250-2500 V

● 高達 500 G?的絕緣電阻測量范圍

● 支持PI和DAR測試

07.光伏設備的接地性能檢測

光伏發電站內各類設備需要有良好的接地性能。GB 50797-2021《光伏發電站設計規范》中指出光伏陣列場地內應設置接地網，接地應連續、可靠并且接地電阻應小于4Ω。因此在光伏設備安裝完成后需要對其接地性能進行測試。
