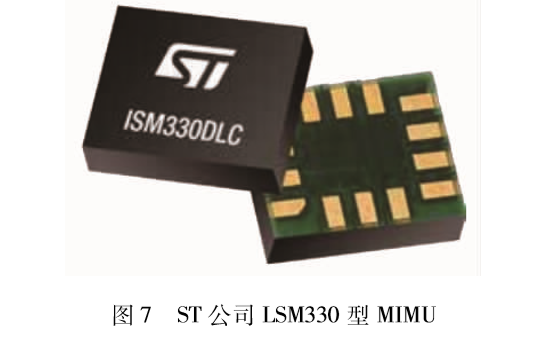

微慣性測量組合的另一個實現途徑是將多個MEMS敏感結構制作在一個芯片上，MEMS芯片和ASIC電路芯片通過引線鍵合連接達到六軸測量的目的，實現了更高的集成度和更小的體積。該方案可以把六軸敏感芯片和ASIC芯片共同封裝在一個陶瓷管殼內，形成的MIMU和目前單軸慣性器件體積相當。主要的生產廠家包括ST、Bosch、InvenSense、Maxim等。ST公司研制的LSM330慣性模塊能夠同時測量三個方向的加速度信號和三個方向的角速度信號，如圖7所示，角速度測量通道最大量程為±2000（°）/s，噪聲為3.8（（ °）·s?1）/√Hz，加速度測量通道最大量程為±16g，噪聲為90μg/√Hz，整個器件尺寸僅為2.5 mm×3 mm×0.83 mm。

和立體組裝方案相比，敏感結構單片集成方案在體積、功耗等方面具有突出優勢，但目前采用該方法研制的MIMU普遍精度比較低，多用于消費和工業領域。

目前，國內研制的微型慣性測量單元，主要技術路線還是采用三個單軸加速度計和三個陀螺儀立體組裝方式集成，雖然產品指標能夠滿足一些現有領域的使用要求，但還存在體積偏大、安裝精度差、成本較高等問題。開展敏感結構六軸單片集成MIMU的研究，解決現有微型慣性測量單元存在問題，在保持現有單軸慣性器件測量精度的前提下，提高六軸MIMU的集成度，減小體積，將更大程度地拓展微慣性MIMU的應用領域，極大地提高我國導航制導系統的技術水平。

總之，MIMU正朝著高精度、小體積、集成化、實用化、高可靠的方向發展，在系統中的應用也越來越普遍。對成本和體積敏感的應用領域，勢必取代體積大、成本高的傳統慣性測量單元。

4、慣性微系統

慣性微系統是利用3D異構集成技術，將MEMS陀螺、微加速度計、壓力傳感器、磁傳感器和信號處理電路等在硅基片上進行集成，并內置導航定位算法，實現芯片級精確制導、導航、定位等功能，同時能夠與衛星導航共同組成組合導航系統，是裝備制導、導航和定位的核心部件。

美國國防部在20世紀90年代末率先提出了采用異質異構集成技術，將微電子器件、光電子器件和MEMS器件整合集成在一起，開發集成微系統的新概念。它的核心是按裝備功能發展的需要，多種先進元器件通過異質異構集成技術，以三維集成的結構形式設計、制造具有復雜功能的芯片級規格的微小型電子系統。集成微系統的探測能力、帶寬、速度將比現有系統提高100倍以上；同時，它的結構進一步微小型化和低功耗化，預期它的體積、重量和功耗都將比目前的系統下降2～3個數量級，這將極大地提高系統的機動性和隱蔽性。微系統技術將是21世紀各種先進裝備系統的核心。美國權威專家評價這是一項引發新一輪革命性裝備變革的重大創舉。

微系統技術是實現各類微型系統的基礎和支撐，是“賦予未來能力”的核心技術，具有微型化、數字化、智能化、多功能、高可靠、多信息融合等特點；通過采用微系統制造和集成技術，將不同材質和不同功能的芯片立體集成融合，將“電子學、光子學、MEMS、架構、算法”五大技術與“傳感+處理+通信+執行+能源”五大功能融為一體。使系統功能倍增的同時，大幅度降低體積重量，以滿足未來裝備對于功能集成度和智能化、輕量化的迫切需求。

美國國防部將微系統技術列為六大軍用關鍵技術之一，在上世紀90年代就專門設立微系統技術辦公室（Microsystems Technology Office，MTO）負責實施微系統的發展研究。美國政府以DARPA MTO牽頭組織的微系統技術發展資本每年約6億美元左右，帶動了約20億美元商業資本的投入，建立支撐微系統技術的工業能力體系。

共性關鍵技術方面，美國利用硅集成電路和MEMS的強有力技術基礎，建立了支撐微系統產品發展的技術平臺。功能單元集成方面，正在通過發展IC工藝、三維SIP封裝、圓片級三維封裝、芯片級SIC封裝、異質集成等技術，將深亞微米晶體管、微米級傳感器、執行器等集成在同一芯片上，研制芯片級多功能集成單元，以發展全譜信號獲取、信息處理、通訊、信令執行等智能化的芯片。

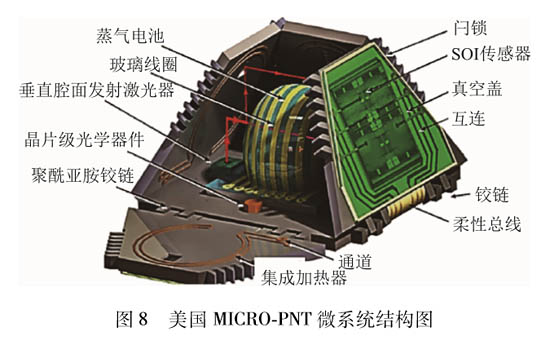

DARPA在2010年1月啟動了“定位、導航和授時微系統技術”（Micro-PNT）項目的研發工作，如圖8所示，該研究旨在利用微系統技術實現微型慣性導航系統。

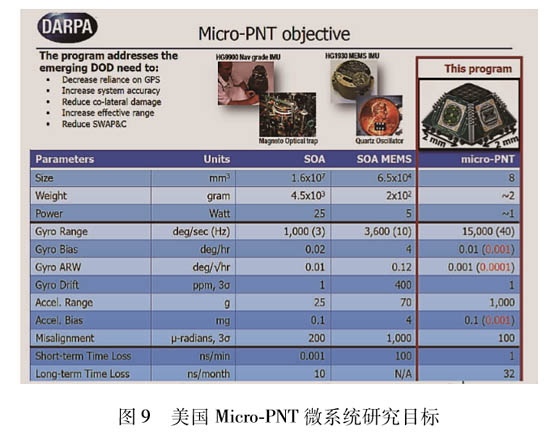

該項目提出的芯片級復合原子導航儀體積不大于20立方厘米，功耗不超過1W。項目完成后慣性導航系統的體積比目前減小4個數量級，重量降低2個數量級，角速度精度提高2個量級，加速度精度提高1個多數量級，如圖9所示。
