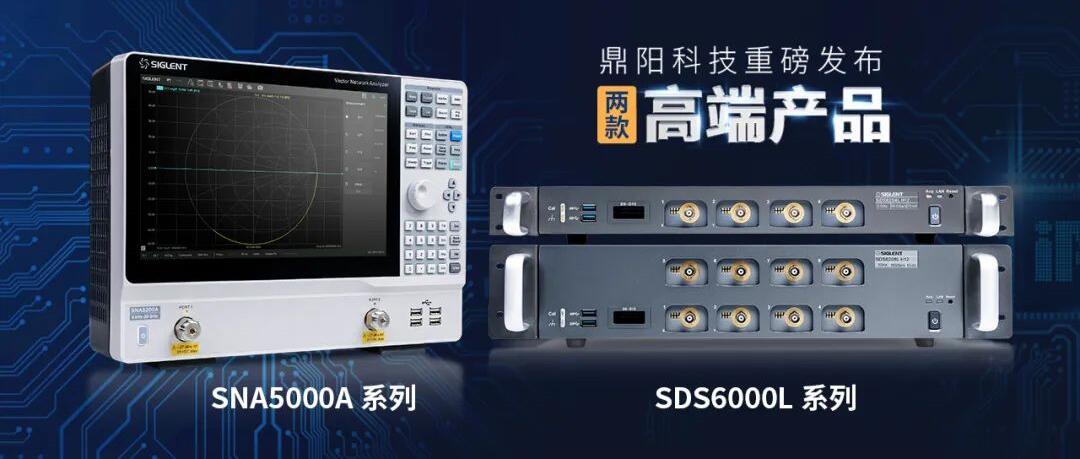

2022年3月22日，鼎陽科技發布了國內第一款擁有2GHz帶寬的8通道緊湊型示波器SDS6000L和測量頻率高達26.5GHz的高端矢量網絡分析儀SNA5000A。SDS6000L的發布填補了國產8通道示波器的空白；SNA5000A的發布則標志著鼎陽科技成為國內主要競爭對手中唯一一個同時擁有行業四大主力產品（數字示波器、信號發生器、頻譜分析儀和矢量網絡分析儀）并且四大主力產品全線進入高端領域的廠商。

SDS6000L系列：國內第一款 2 GHz帶寬、8 通道緊湊型示波器

SDS6000L系列緊湊型示波器擁有500MHz, 1GHz，2GHz帶寬型號，支持4/8通道，ADC分辨率可選10bit/12bit，實時采樣率高達10GSa/s，存儲深度可達500Mpts/通道，擁有優異的本底噪聲性能和垂直測量精度。單臺最多提供8個模擬通道和16個數字通道，通過同步機觸發多臺設備，最多支持?jǐn)U展至512 個模擬通道。上位機通過千兆網口訪問設備，支持二次開發以靈活匹配用戶的定制化應用。機器尺寸最小僅為1U，滿足工業自動化測試，多通道數據采集，高能物理，機器診斷和材料研究應用等多種測試場景。

1、12-bit高分辨率，滿足更高精度的測試需求

高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit下可測得的最小信號幅度為1/4096V，而8-bit只有1/256V。12-bit分辨率可達到傳統8-bit的16倍，這將信號的測量精度提升了一個量級。

高分辨率示波器對本身的底噪要求極高，否則小信號很容易淹沒在噪聲之中。SDS6000L的底噪值僅為153μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能，使用戶能觀察到更多波形細節。

2、優異性能，高保真信號捕獲與細節體現

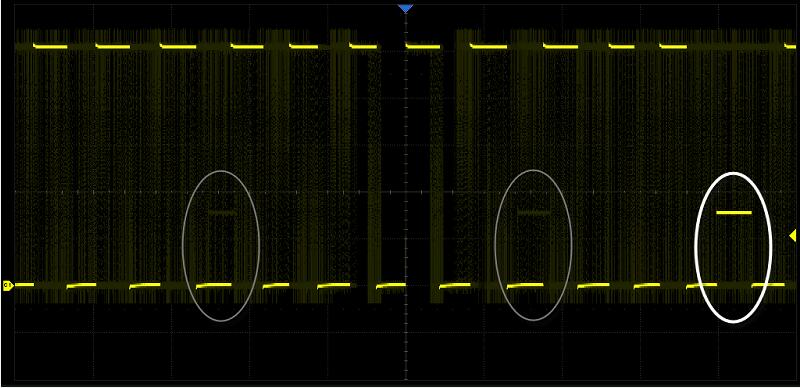

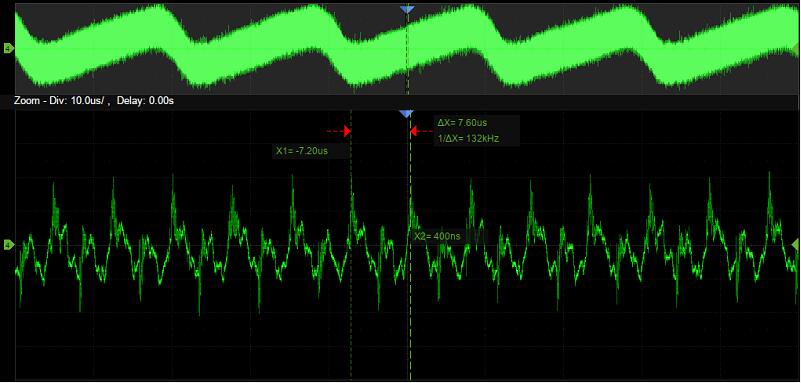

SDS6000L系列在機身小巧的同時也保持了優異的性能：帶寬最高可達2GHz，可測量上升時間更短的信號；最高10GSa/s采樣率，能更準確地捕獲波形數據，而最大500 Mpts/通道的深存儲，使用戶能夠使用更高的采樣率捕獲更長時間的信號，然后快速放大需要關注的區域，做到整體與細節的兼顧；采用鼎陽創新的SPO技術，擁有最達750 000 幀/秒（Sequence 模式）的波形捕獲率，能輕松捕獲到低概率異常事件。

3、緊湊型設計，助力機器診斷和自動化測試

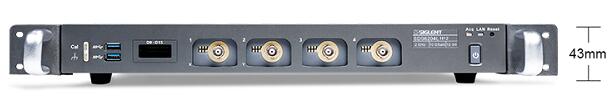

SDS6000L緊湊型示波器設計精巧，其4通道型號機身厚度僅為43mm，占用1U的空間，區別于傳統的需要占據7U的臺式示波器，其薄型的設計，能夠極大地節省空間，為機器診斷和自動化測試場景提供了更優選擇。8通道示波器采用2U封裝，最大可擴展至512模擬通道，極大地提高了通道密度。在機器診斷和自動化測試領域，大多數工程師和研究人員更青睞擁有足夠性能和通道數的高性價比數據采集解決方案，而SDS6000L系列緊湊型示波器以及其搭建的多通道高速數據采集系統，完美地滿足了這一訴求。

4、靈活組網，最高512通道高速數據采集系統

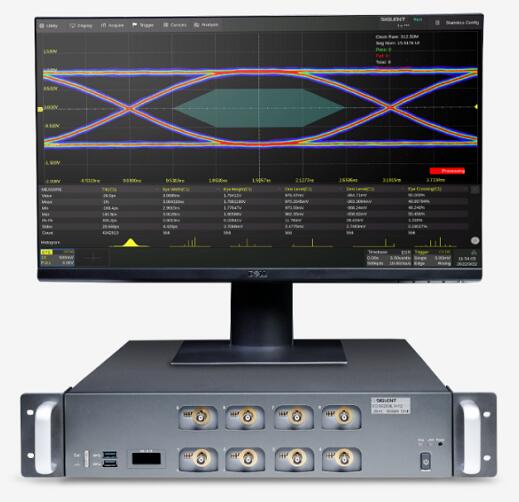

SDS6000L外形設計精巧，體積緊湊，僅有1U高，能夠組建靈活的多通道采集系統，用更小的空間獲取更大的測量范圍，即通過同步機觸發多臺（最多64臺）示波器同步采集，最多支持?jǐn)U展至512個模擬通道；可通過外接顯示器和鼠標實現人機交互，也可通過網口連接上位機，通過WebServer 或二次開發上位機軟件實現對儀器的遠程操控，使用靈活，非常適用從實驗室到生產中的多種應用場景。
