2022年12月12日，鼎陽科技發布SNA6000A系列矢量網絡分析儀，頻率高達26.5GHz，配備四個測試端口，并且可通過同步推出的SSM5000A系列開關矩陣或SSU5000A系列機械開關將端口擴展至24個或更多。為滿足多端口校準需求，減少連接器損耗，鼎陽科技同步推出了SEM5000A系列電子校準件，大大縮減校準時間。SNA6000A矢網動態范圍高達135dB,采用了全新設計架構，具有更強大的數據運算處理能力，支持TDR、混頻器測量等多種功能，可廣泛的應用于通信、天線基站、材料、器件、智能制造、汽車電子等諸多領域。

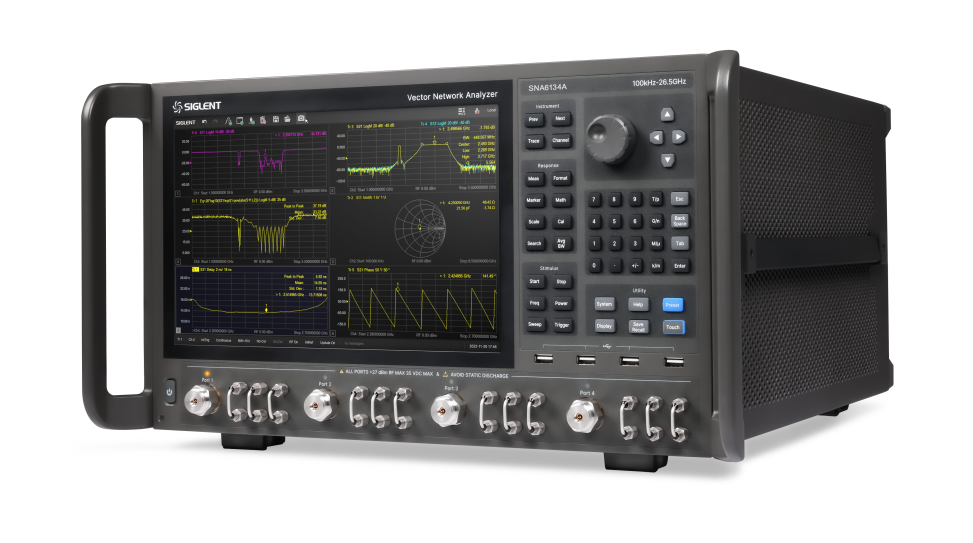

01 全新架構，更高精度

SNA6000A矢量網絡分析儀采用了全新的內部架構，具備更加強大的數據處理能力，響應速度更快，能輕松實現4端口S參數測量，差分（平衡）測量，時域測量、帶寬、Q值等一鍵測量。并且其動態范圍高達135dB，有著極低的噪聲，可以幫助工程師在苛刻的測試場景下仍獲得準確可靠的測試結果。

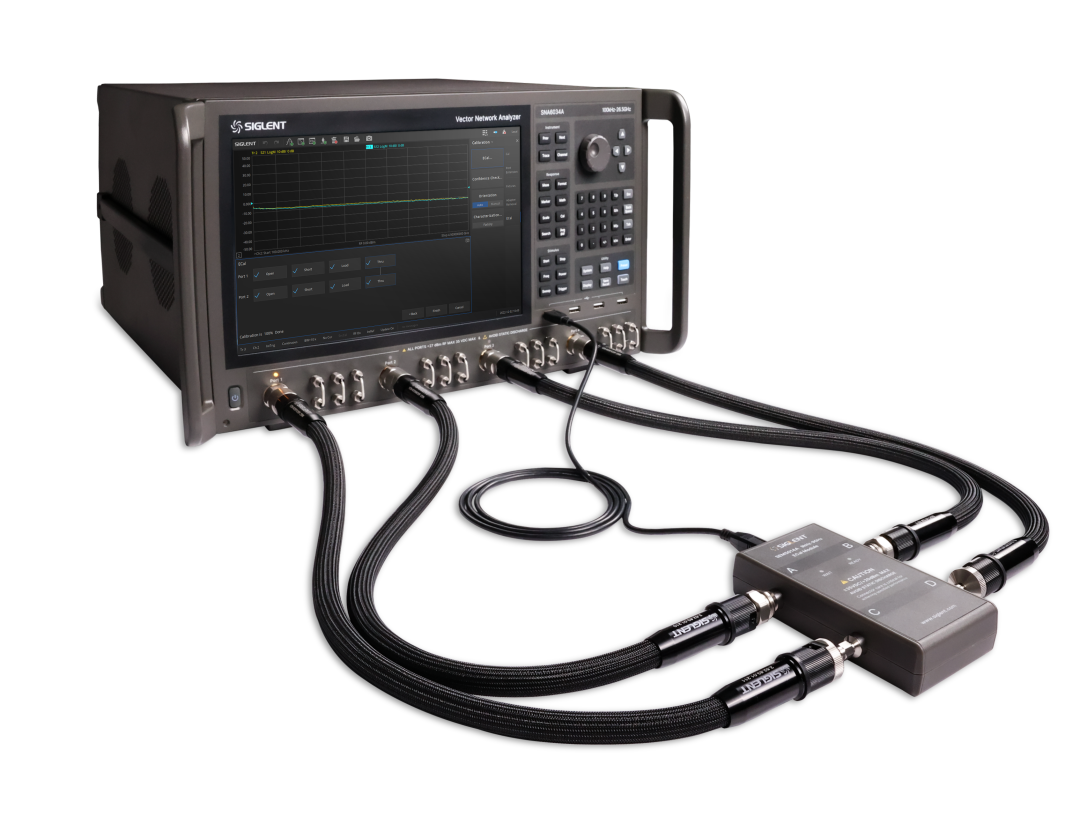

02 電子校準件-讓校準一步到位

鼎陽科技此次同步推出了SEM5000A系列電子校準件，頻率范圍9kHz~26.5GHz，適用于鼎陽所有矢量網絡分析儀，能幫助工程師解決使用傳統機械校準件耗時久、誤差大、操作繁瑣等問題。電子校準件大幅縮減了校準步驟，減少了連接器的損耗，保證了校準精度，極大的節省了校準所需時間，為多端口測試和產線測試提供了極大便利。

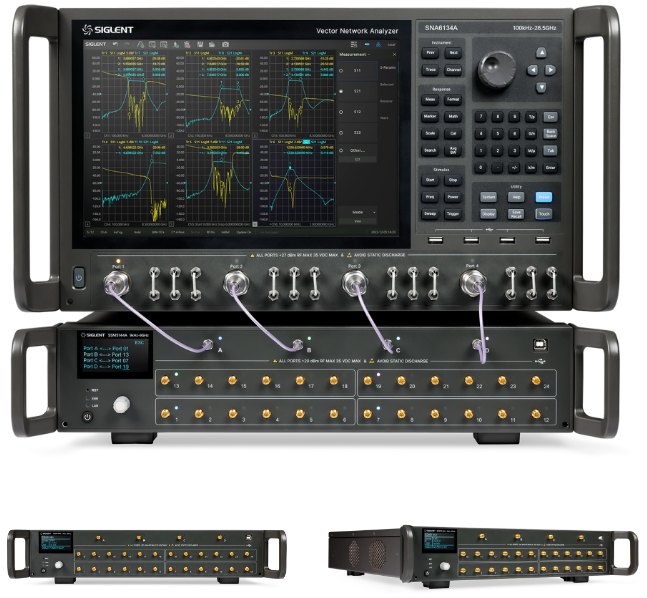

03 開關矩陣-多端口器件測試

開關矩陣能讓多端口器件測試的連線變得簡單，并且也是自動測試系統的重要組成部分，起著控制信號流向的作用。鼎陽科技此次推出的SSM5000A系列射頻開關矩陣，頻率范圍9kHz~26.5GHz，適配鼎陽科技所有矢網產品，單臺可將輸出端口擴展至24個，還可繼續疊加。與傳統測量方式相比，使用射頻開關矩陣測量速度大大提升，可以幫助工程師輕松實現矢量網絡分析儀和多端口被測物的連接與測試，也極大的適配了生產線使用場景。

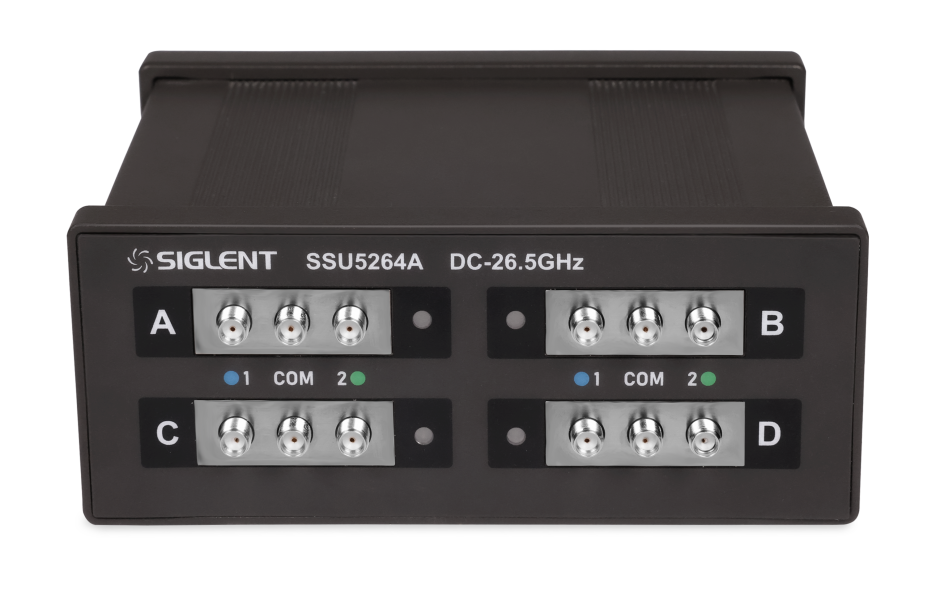

04 機械開關-頻率高達50GHz

為滿足微波、毫米波系統多通道多端口測試需求，鼎陽科技推出頻率高達50GHz的SSU5000A系列機械開關。含有1-4個相互獨立、帶有SMA或2.4mm連接器的單刀雙擲機械開關，支持TTL電平控制，可廣泛應用在多通道多端口測試環境上。

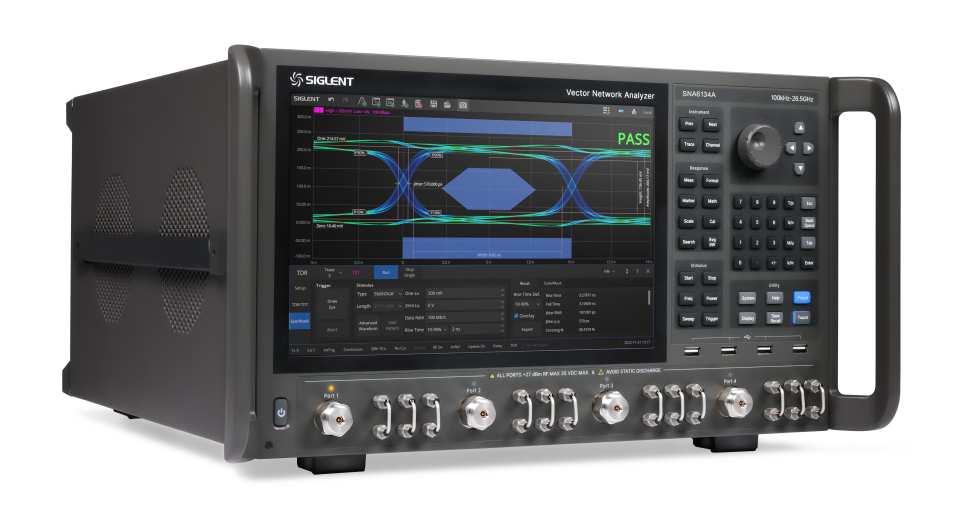

05 增強時域分析功能TDR

SNA6000A支持高級時域分析功能（TDR），可精確測量傳輸線的特征阻抗，并幫助定位斷點或短路點的具體位置。此外，SNA6000A的TDR功能還可通過內部仿真生成眼圖，無需額外的碼型發生器，即可高效完成波形一致性測試。利用眼圖功能可以更直觀地分析信號傳輸中的噪聲、抖動、碼間串?dāng)_等問題。TDR功能可廣泛應用于PCB板阻抗測試，材料性能測試，傳輸線質量測試中。

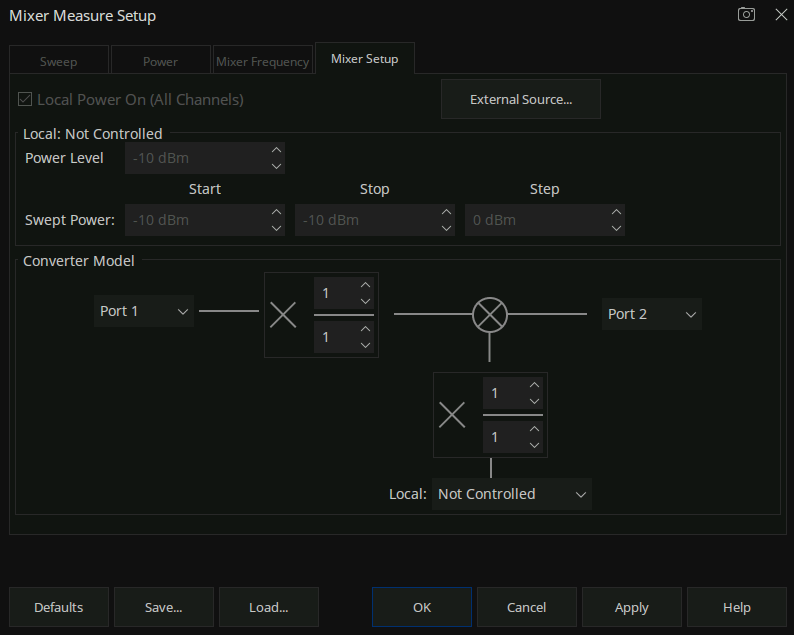

06 混頻器測量

混頻器是微波毫米波系統的重要部件，其特性的好壞直接影響設備或儀器的性能。在混頻器研發生產的各個階段，都需要對其性能指標進行測量。鼎陽SNA6000A系列矢量網絡分析儀擁有4個端口，內置兩個獨立信號源，無需外部信號源和控制器即可直接測量混頻器的變頻損耗。

07 脈沖測量功能
