在扇出式晶圓級封裝的情況下，硅晶圓被切成獨立的傳感器裸片，這些裸片全部嵌入到重塑的玻璃基板晶圓中，然后被切割成獨立封裝的傳感器。對于另一類晶圓級封裝，工藝和封裝尺寸的優化更進一步，它就是芯片級封裝，其中硅晶圓直接封裝到材料中，去除了在其周圍模制玻璃基板的中間步驟。這些工藝技術使得圖像傳感器越來越小、越來越緊湊。對于這兩類晶圓級封裝，圖像傳感器與電路板的背面連接由提供更高密度連接的球來確保，這是為嵌入式系統（如無人機或自動制導車輛）生產微型和輕型成像解決方案的絕佳解決方案。
這些像素、傳感器結構和封裝創新的最新組合使得新一代圖像傳感器的外形尺寸在短短五年內減少了四倍，參見圖4所示的時間線和示例比對。
圖4｜自2016年以來，隨著封裝和像素技術改進，圖像傳感器外形尺寸的演變
除了封裝技術之外，待封裝的傳感器裸片的設計也會對最終系統的尺寸產生影響。圖像傳感器制造商可用的關鍵技巧之一是將封裝中心與光學中心匹配到完全相同的位置，以此來盡量減少最終的系統外殼尺寸。圖5說明了光學中心和封裝中心不匹配的影響，今天在一些圖像傳感器中仍然可以看到這種情況。

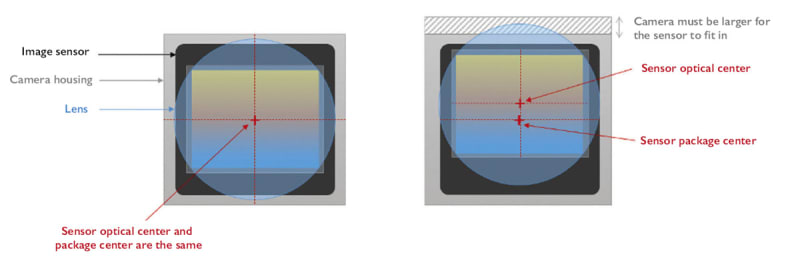

圖5｜裸片光學中心未在封裝中居中時的空間損失圖示
一項新技術
雖然像素的縮小對圖像傳感器的成本和尺寸有積極的影響，但它對光學系統的多功能性，特別是景深的影響相當不利。
景深可以定義為可以以足夠的清晰度水平捕獲物體的最近距離和最遠距離之間的差異，隨著像素的縮小和對失焦圖像的容忍度變小，景深會減小。對于需要在不同工作距離上捕捉物體的應用（如物流中心的包裹跟蹤），系統制造商通常會尋找較小的光圈光學器件（通常為F/7.0或F/8.0），以便在像素尺寸縮小的情況下保持足夠的景深。
可惜的是，縮小光圈是以犧牲感光度為代價的，因?yàn)橥ㄟ^(guò)鏡頭被圖像傳感器捕獲的光線更少。因此，現在調焦技術的挑戰是在保持視覺系統的高靈敏度的同時實現更大的景深。這正是Optimom 2M光學模組中開發的多焦鏡頭技術所解決的問題，該技術結合了F/4.0大光圈，和從10cm到無限遠的寬工作距離。

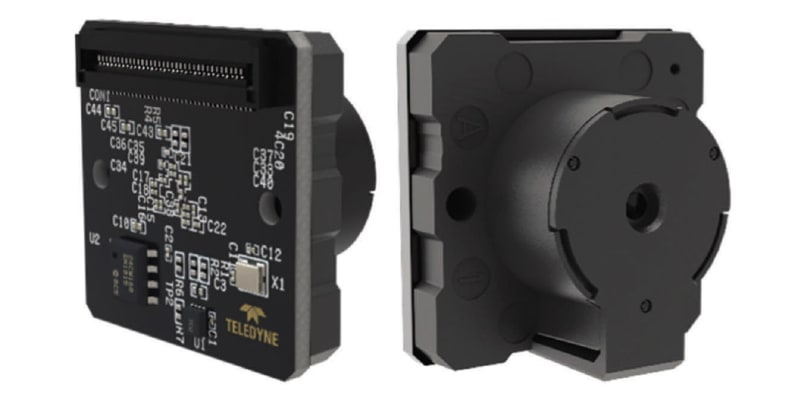

圖6｜左：Optimom 2M模組的背面圖，帶有FFC/FPC連接器，用于控制傳感器和鏡頭聚焦。右：嵌入多焦鏡頭的Optimom 2M模組的前視圖。
這種專有的鏡片堆疊技術通過調整鏡片的面型曲率來調聚焦點，從而達到這些性能。鏡片形狀的控制是通過I2C協議信號來確保的，這些信號通過模組板背面的標準FFC/ FPC連接器直接管理。該連接器通過I2C處理MIPI CSI-2數據輸出、時鐘管理以及圖像傳感器和多焦鏡頭控制。與其他焦點調整技術相比，這一概念使多焦點具有多種優勢，例如小于1ms的快速響應時間和抗電磁效應。
總 結
Optimom 2M光學模組通過利用多種創新技術實現了先進的光電性能和高通用性。嵌入式圖像傳感器結合了像素結構、光學堆棧和裸片封裝方面的創新，實現了小巧輕便的設計，能夠與價格低廉的S型鏡頭相匹配，同時保持了高靈敏度水平?？蛇x的集成式多焦鏡頭依靠一種新的焦點調整技術，同時實現了寬廣的工作距離、高靈敏度和快速響應時間。
【本文由Teledyne e2v（法國格勒諾布爾）產品經理Marie Charlotte Leclerc撰寫。如需獲取更多信息，請?jiān)L問https://www.teledyne-e2v.com/。】
