2023年8月1日，鼎陽科技發布了SHN900A系列全雙端口手持式矢量網絡分析儀，頻率高達26.5GHz，集成矢量網絡分析、時域分析、頻譜分析、電纜和天線分析等多種功能于一體，具有出色的技術指標，專為便攜和靈活測試而設計，可廣泛應用于現場測試、研發、生產、維修和通信，天線基站，材料，器件，智能制造，汽車電子等諸多領域。

鼎陽SHN900A系列手持矢量網絡分析儀采用高集成度設計，專為滿足現場作業而生，可幫助工程師現場檢測器件和測試參數。特色的8.4英寸大觸摸屏，集成于緊湊的機身， 重量僅為3.2kg，輕巧便攜，單手就可移動機器。通用USB，LAN通信接口使得遠程控制和數據存儲變得容易。

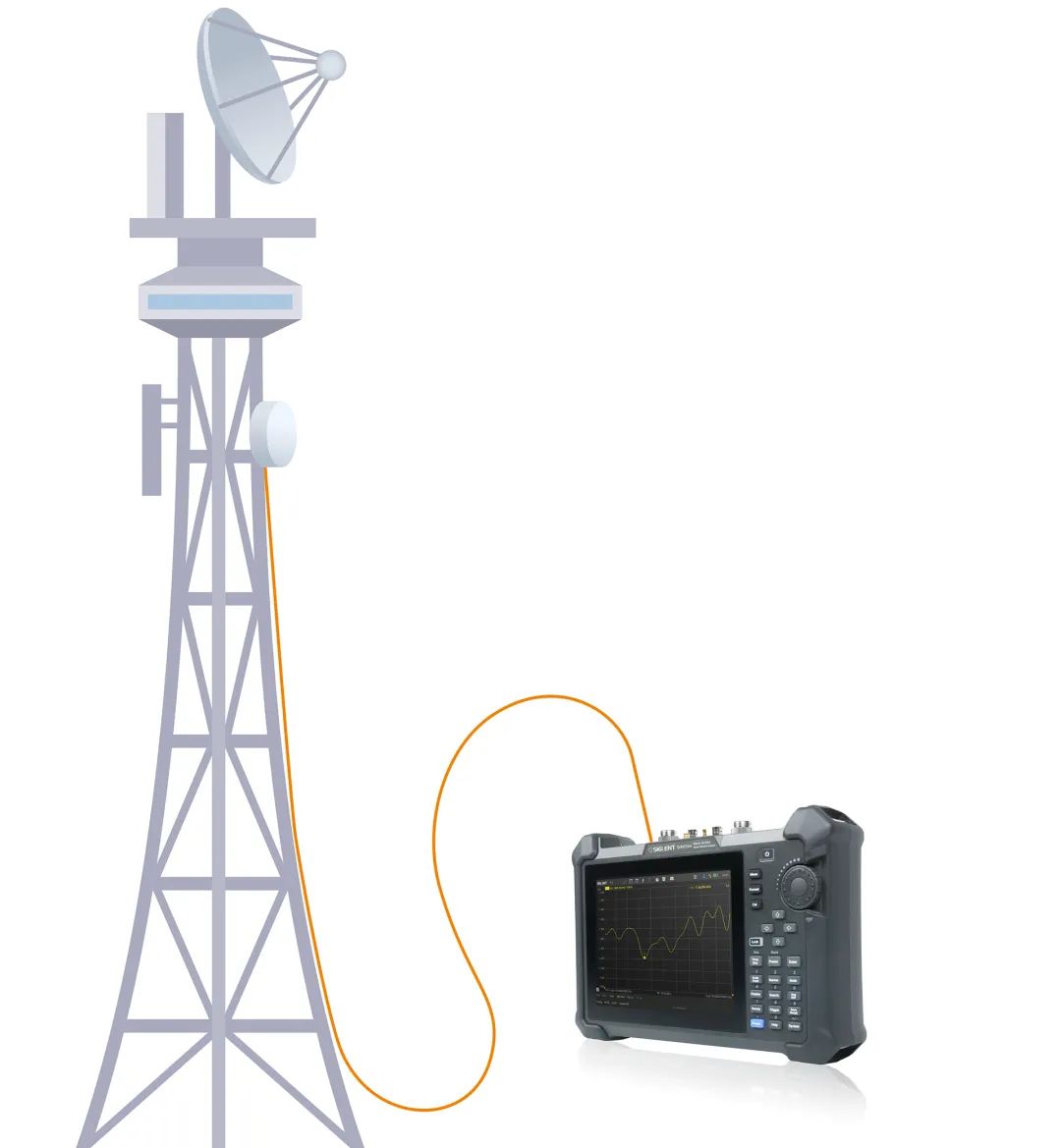

SHN900A / 使用場景 /

采用續航長達4小時的鋰電池供電， 標配GPS定位功能，為測量提供地理位置標簽，能滿足各種場景下的現場測試。同時，標配的Bias tee也更方便的讓其為外部被測物提供直流偏置，并且標配專為出差攜帶和現場測試而設計的便攜包，能輕松裝入多種探頭以及配件，配件收納變得更加井井有條，讓您輕松完成測量任務。

鼎陽SHN900A系列手持矢量網絡分析儀以簡潔和友好的用戶體驗為設計理念，提供靈活和簡單的操作，直接與屏幕上的元素交互快速訪問，讓工程師能更快的添加或刪除窗口，通道和跡線，提升產品使用便捷性。不同運算結果可以顯示在不同的窗口，S參數一覽無余。雙擊放大或縮小窗口讓工程師看到更多的視角和細節，操作靈活，滿足更多場合需求，快速執行復雜測試方案。用戶花更少的時間閱讀手冊，便可以開始SHN900A的快速測量。

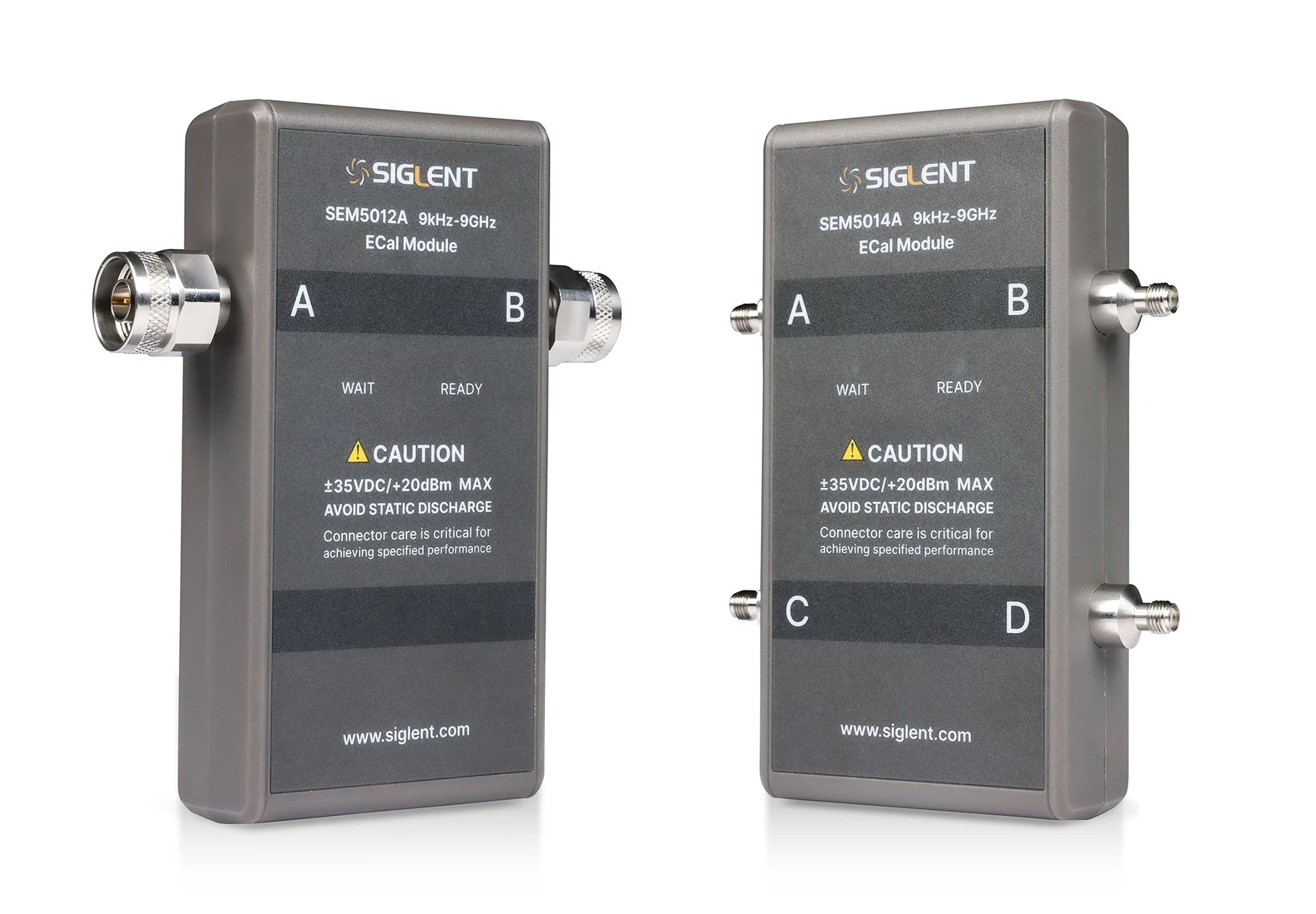

網絡分析儀的準確性與校準密切相關。SHN900A支持SOLT、SOLR、TRL、Response、Enhanced Response等完備的校準方法，以獲得各種應用的最佳精度，兼容多種校準件，支持用戶自定義校準套件，方便不同接口類型器件的測試。支持端口阻抗轉換、端口擴展功能，支持極限測試、紋波測試功能，支持夾具仿真和去嵌入功能，支持線性頻率掃描、對數頻率掃描、分段頻率掃描、線性功率掃描方式。

在手持式產品中具有出色的RF性能，并提供單端口電纜和天線測量以及全雙端口S參數測量。

在表征、識別問題區域以及驗證射頻無源和有源元件和設備的性能時，使用具有以下特性的手持式儀器至關重要。動態范圍達110dB，滿足更多高動態范圍的測試需求，低跡線噪聲0.0005 dB rms，0.015 deg rms極大地提高了測試精度，滿足用戶精確測量的需要。

S參數是網絡分析儀的基本測量，描述了DUT如何正向或反向傳輸或反射的信號。在產品開發和制造過程中，通常會測試組件規格并驗證設計模擬，以確保系統及其組件正常工作。

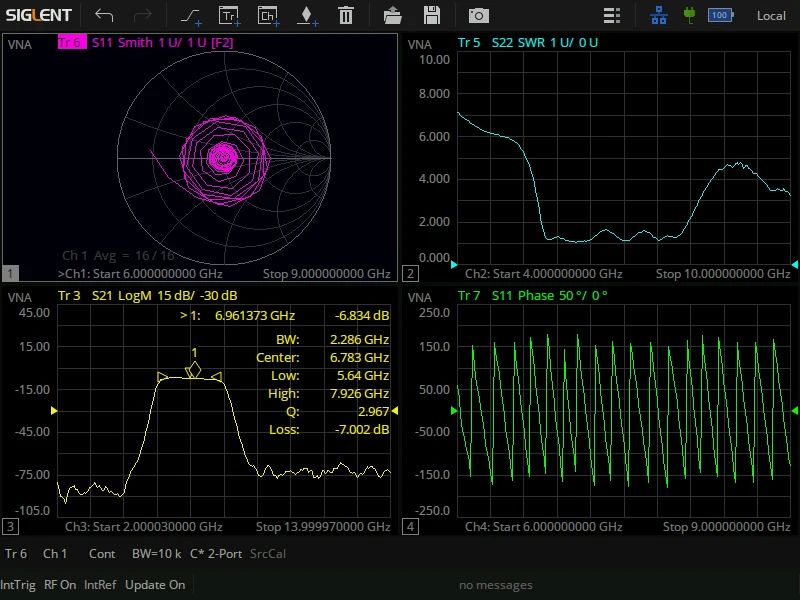

在現場，S參數測量有助于RF和微波系統進行驗證和故障排除。全雙端口SHN900A提供四種標準S參數(S11，S12，S21，S22)測量，具有多種顯示模式和各種格式，如史密斯圓圖、駐波比、極坐標等?；旌夏Ｊ椒瓷錅y量能夠分析差分電路，SHN900A的兩個測試端口允許對兩種不同的測試設置進行混合模式測量?？梢允褂肧HN900-TDA(時域分析)或SHN900-TDR(增強型時域分析)選件進行時域分析。

時域分析：SHN900-TDA&SHN900-TDR選件

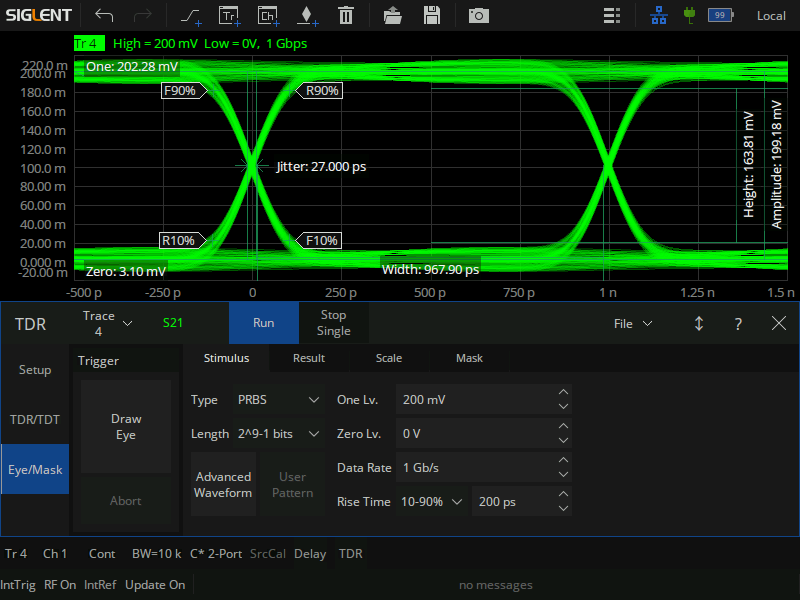

時域分析選件提供了許多處理備選方案，如時域變換、窗口、耦合、標記和門控。時域分析有助于從不同的角度表征DUT，通過門控功能篩選所需的響應，窗口功能降低過沖和振鈴，時域變換獲得時域特性等。TDR提供了時域反射/傳輸分析與眼圖仿真分析兩個主要功能，為用戶節省購置相應設備的開銷。使用TDR選件中的眼圖仿真功能，無需額外的碼型發生器，提供了重要的信號完整性分析工具。

頻譜分析：SHN900-SA選件
