WavePro HD 12位示波器特別支持工程師開發尺寸更小、速度更快和功耗更低的移動和手持設備和高速、深度嵌入式計算系統和數據中心，這些系統的共同特點包括模擬傳感器輸入、具有極低電壓電源軌的電源配送網絡（PDN）以及高速CPU和串行數據接口。 這就要求示波器在高采樣率下具有高分辨率、低噪聲、高帶寬和長捕獲時間的獨特組合，以完成系統的全面調試。

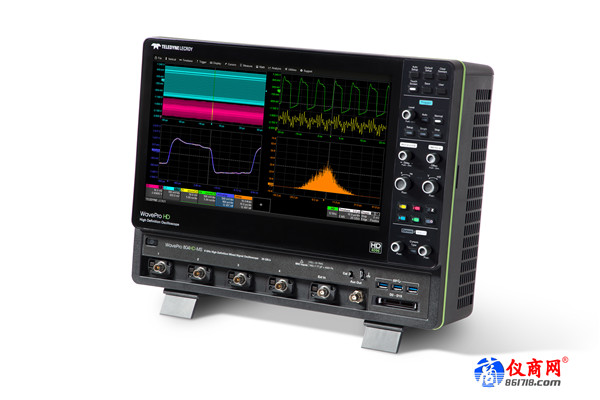

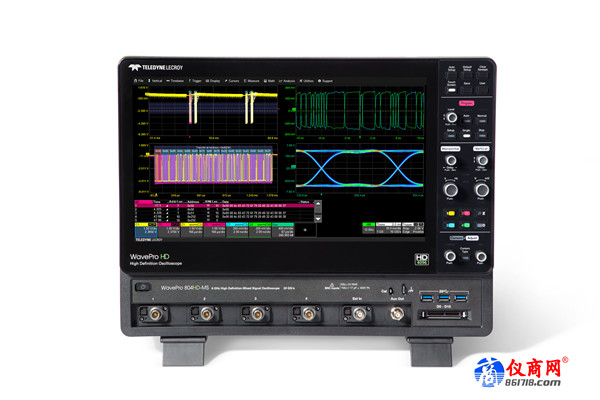

所有WavePro HD示波器都配備15.6寸、1920 x 1080電容式觸摸屏和Teledyne LeCroy強大的MAUI用戶界面，可以實現直觀、高效的多點觸控操作。 WavePro HD有四種型號，帶寬從2.5 GHz到8 GHz，均具有高達20 GS / s的采樣率。
HD4096高精度技術遇上 8 GHz 帶寬
借助WavePro HD的新一代信號采集和存儲管理架構，5G樣點采集速度快且響應迅速。同時，WavePro HD的MAUI高級用戶界面可以輕松查找、瀏覽并全面分析感興趣的波形特征，WavePro HD可以20 GS/s的全采樣率采集250 ms，并始終保持12位分辨率。
在WavePro HD中，高分辨率模擬輸入通道可與可選的混合信號示波器（MSO）數字輸入通道相結合，捕捉各種模擬傳感器、數字邏輯、電源軌、串行數據和其他信號，串行數據觸發、解碼、測量/圖形和眼圖（TDME）選項對標準分析工具做了全面增強。 因此，WavePro HD可在任何高速和低速信號（包括電源配送網絡（PDN）信號，模擬傳感器輸入、數字和串行數據信息）之間執行業界最佳的長時間捕獲因果分析， 當與Teledyne LeCroy功能強大的深度分析工具箱配合，可以完成高速串行數據抖動分析和一致性測試，用戶可輕松獲得深度嵌入式計算系統的理想調試和分析方案。
WavePro HD的高帶寬和高垂直分辨率非常適合測量和分析芯片和系統PDN行為，高帶寬意味著高速芯片效應（如地彈）的精確表征，而WavePro HD的高動態范圍和0.5％增益精度確保了對諸如軌道塌陷等噪聲敏感測量的信心。極低的本底噪聲與頻譜分析工具相結合，有助于提取和識別最細微的PDN干擾源，RP4030 4 GHz電源完整性探頭通過靈活的連接前端與原始信號路徑相連接，實現了WavePro HD無與倫比的電源完整性驗證能力。
在EMC實驗室中，WavePro HD巧妙地結合了2.5或4 GHz帶寬和非常高的采樣速率和分辨率，能夠?qū)崿F(xiàn)極其準確的脈沖特性表征。同時，在測試臺上，系統設計人員必須從密集的電磁環境中識別出EMI干擾源， WavePro HD的超低噪聲和直觀的頻譜分析功能相結合，組成了強大的干擾搜索工具。
對于串行數據分析來說，12位分辨率、低本底噪聲和極低的時基抖動（60 fs）為WavePro HD在抖動和噪聲測量方面帶來巨大優勢?？蛇x的SDAIII CompleteLinQ軟件包含業界最完整的串行數據抖動和垂直噪聲分析工具，而可選的QualiPHY串行數據一致性軟件包可輕松進行物理層一致性驗證。
