FeFET存儲器使用的鐵電材料，可以在兩種極化狀態之間快速切換。與論文里面提到的其他技術一樣，它可以在低功耗下提供高性能，同時還具有非易失性的附加優勢，F(xiàn)eFET有望成為新一代閃存器件。

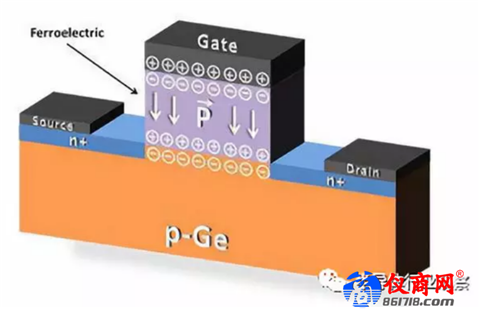

FeFET主要原理是在現有的邏輯晶體管上采用基于氧化鉿基的High-K(高K)柵電介質+metal Gate(金屬柵)電極疊層技術，然后將柵極絕緣體改性成具有鐵電性質。FeFET并不是一個新鮮的事物，早在2008年，日本產業技術綜合研究所與東京大學就聯合宣布研發出FeFET的NAND閃存儲存單元，號稱大幅改良了NAND閃存的性能缺點。不過，到現在十年過去了，F(xiàn)eFET距離成為主流閃存產品仍然還有很長的路要走。

根據論文作者的說法，F(xiàn)eFET這種類型存儲器的電壓可以通過模擬突觸權重的方式進行調整，突觸權重是神經形態計算的重要元素。FeFET的一大優勢是一些鐵電化合物能夠與傳統的CMOS兼容，因此更容易集成到當下標準的計算平臺中。當然，F(xiàn)eFET沒有大規模商用也是因為其還存在明顯缺點，主要是該技術還受到DRAM的一些限制，包括伸縮性、泄漏和可靠性等方面都有待提升。IEDM的一篇論文指出，SK 海力士、Lam及其它公司都對外表示，由于外部問題，鐵電鉿材料的實際開關速度比原本預期的要慢。

在商用層面，F(xiàn)raunhofer、格羅方德和NaMLab從2009年就開始了FeFET的研發，SK 海力士、Lam等也有相關的研發計劃。

突觸晶體管

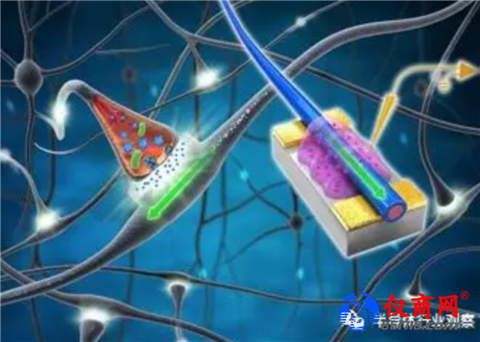

與論文中提到的其他技術不同，突觸晶體管專門用于模擬神經元的行為。晶體管是三端子結構，包括柵極、源極和漏極。柵極使用電導將突觸權重傳遞到通道，而源極和漏極用于讀取該權重。電解質溶液用于調節通道的電導，實現神經形態功能的核心模擬行為。

中國國內的研究機構在突觸晶體管的研發上有著不錯的進展。2017年，中國科學院物理研究所/北京凝聚態物理國家實驗室（籌）磁學國家重點實驗室M06采用二維材料α-MoO3單晶薄片作為溝道材料制備了一種三端阻變器件，利用離子液體作為柵極，施加電場在二維材料間隙層中注入氫離子，實現了α-MoO3溝道電阻在低能耗條件下的多態可逆變化。在此基礎上，研究人員通過改變脈沖電場觸發次數、寬度、頻率和脈沖間隔，成功模擬了生物學中的神經突觸權重增強和減弱過程、短時記憶至長時記憶的轉變、激發頻率依賴可塑性（SRDP）和STDP等行為。

論文作者指出，突觸晶體管擁有“卓越的性能”，甚至可能比生物等效物更好。不過，這項技術仍處于早期研究階段，目前的實現方式在耐久性、速度和電解質方面都受到限制。此外，突觸晶體管從未被證明可以作為神經網絡進行連貫地工作。

總的來說，論文中提到的這些技術都有潛力來“顯著提高計算速度，同時降低功耗”。論文作者承認每種技術都有自己特定的優勢和劣勢。他們認為，至少在可預見的未來，任何人工神經形態系統的實現仍然必須依賴CMOS電路來作為外圍組件。作者在論文中這樣寫道：“為了使神經形態系統能夠自立，這些新設備技術必須突飛猛進。” “這些技術是仍然需要持續發展的領域，通過材料科學家、設備工程師、硬件設計師、計算機架構師和程序員之間的強有力合作將有助于促進跨學科對話，以解決神經形態計算領域面臨的諸多挑戰?！?/span>
