【儀商網-儀器儀表市場】2019年11月26日，意法半導體官方宣布了其飛行時間（ToF）模塊出貨量達到10億顆的消息。2018年初，意法公布的數據是3.5億顆，也就是在18個月時間里，其ToF模塊出貨量完成10億顆。

意法半導體ToF傳感模塊 10億出貨量的消息一公布，ToF傳感器馬上再次引起了關注，下面我們從技術及應用角度來分析一下ToF傳感器的前景。

ToF傳感器主要應用是手機拍照，ToF測距功能帶來的注入接近感應，快速對焦等功能已經成為手機中不可缺少的功能。

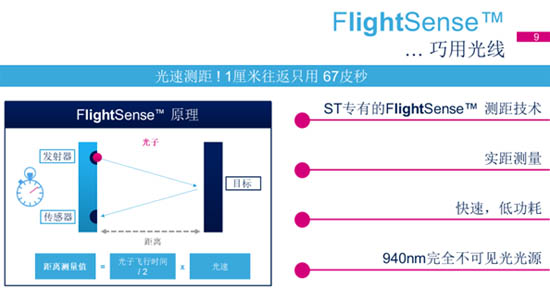

ToF技術原理

ToF(Time of Flight)，屬于一種光電產品，利用光轉化成電子信號做各類應用。ToF有一個發射器，碰到物件反射回來算時間差，時間差×光速=距離測量值。

ToF尺寸小，因?yàn)樗且患?jí)安規，數字輸出，非模擬值，能夠數字輸出。它和傳統紅外對管做法靠強度仿真模擬值的原理和效果都不同，若用這類傳統紅外對管，客戶自己基本得安一個發射器和接受器，算出一個模擬值，最后也省不到錢，還累死人。意法半導體 TOF芯片直接給出5厘米、50厘米一定的數值，客戶就很容易應用了，

ToF更大的賣點是高溫度、抗溫度變化，各類室內光源、目標物顏色干擾。

ToF產品線的高精度的實現，依托于40nmSPAD，SPAD是一個半導體較特殊的光學制程，它的畫素（像素）能接受的光亮是目前可行性技術上最大的，也就是比CMOS的sensor更強大的光接收能力。此外，ToF不是一般的封裝，而是采用比較特殊的光學封裝。

同時，它是一種快速的低功耗，其940nm是人眼不可見的紅外線。這意味著器件在用戶完全沒有看到的時候，已經開始在工作。

新一代ToF角度拓寬且可以切割

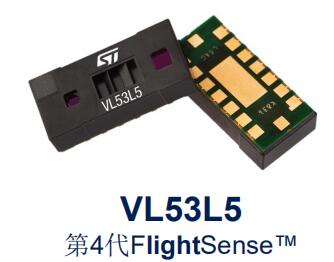

當前，隨著蘋果手機入局ToF以及5G技術的深入應用，ToF呈現一種蓄勢待發的狀態。為抓住這一發展浪潮，意法半導體在原有三代產品的基礎之上，將推出一款新的ToF芯片VL53L5。

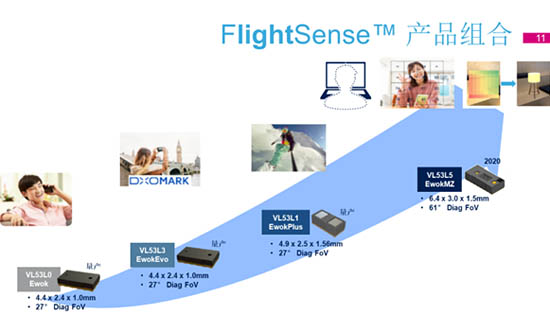

與以往的三款產品相比，VL53L5實現了幾方面的突破：一是角度大，擴展至61度；二是可切割，達到16個區域。具體如下：

一是角度大。ToF產品視場角一般控制在25-27度左右，也結合發射功率、接收能力和算法能承受的有效范圍內，統籌出FOV（視場角）25-27度左右的有效距離。通過軟硬件上的提升，目前角度整個能夠達到60度。60度有兩個好處：一方面涵蓋范圍更大，特別適合對應稍大型一些的產品，如大家電，大銀幕等；另一方面，這個大角度也可以編程，若用不上這么大的角度，客戶可以編程取到所需要的角度，目前最大60度，往下有很多編程的方式可以做客戶的應用。

二是實現多區域，可切割達到16個區域或更多。VL53L5切割后分成四個區塊，即四個象限，每個象限可以再有切割，達到16個區域或更多。以16有效區域?yàn)槔總€(gè)區域都能獨立輸出它的測距，這代表了初步的深度的變化。多深度的關鍵必須是同時給數字，同一時間數字全部出來達到多區塊（multi-zone）。

據悉，這款新品將于2020年實現量產。

應用集中在對焦和檢測

ToF的功能主要包括：測距、存在檢測、接近檢測、環境光檢測、反射率檢測、多區域檢測和3D檢測。

依托上述的功能，ToF有著廣泛的應用領域。主要包括：手機、電腦、家用機器人、智能家電、智能門鎖、門禁、運輸、貨架、自動售貨機、智慧建筑、智慧農業、智慧醫療等等。
