隨著國內疫情逐步穩定向好，大多數企業已經復產復工。為減輕企業設備采購成本，助力產品質量提升，ZLG致遠電子將實驗室測試開關電源的設備進行組合，推出優惠套餐，為客戶提供完整解決方案。

ZLG致遠電子推出的套餐方案包含電源定制版示波器ZDS3024，高壓差分探頭ZP1500D、電流探頭ZCP0030-50、環路套件等，可支持以下電源行業典型測試項目。

同時，環路分析功能可為電源的動態響應調節、穩定性提升以及成本優化提供最直接的數據分析。

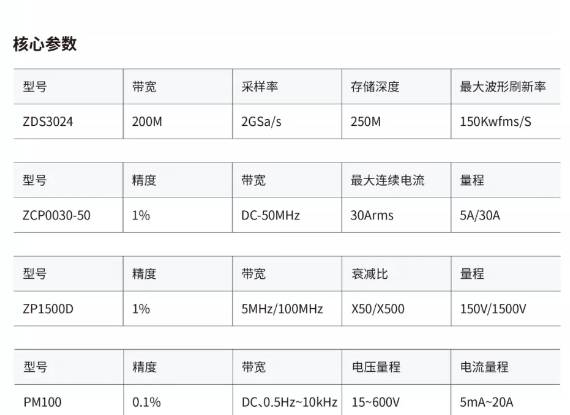

對于電源產品的待機功耗，ZLG致遠電子的高精度功率計PM100可實現精準測量，最小可測50uA小電流。具體組合套餐及方案如圖所示：

詳細測試解決方案

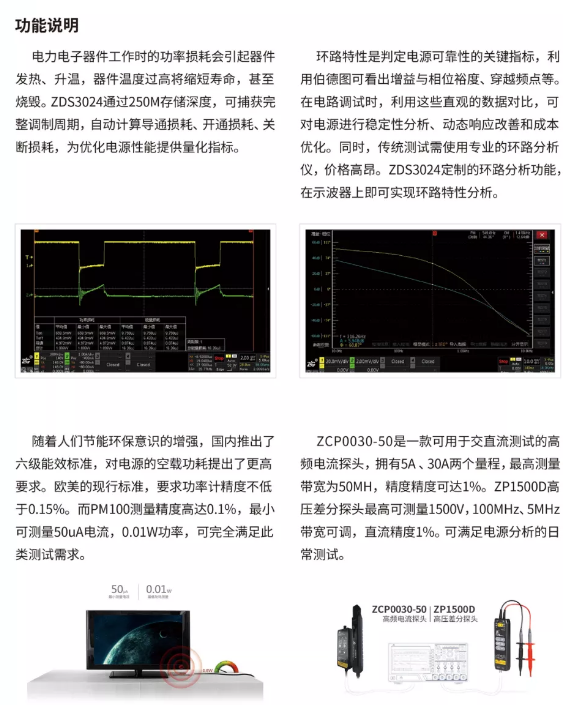

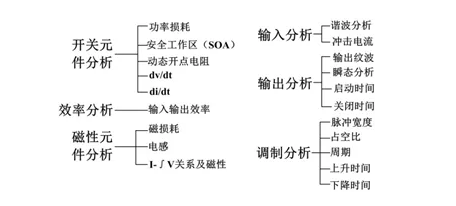

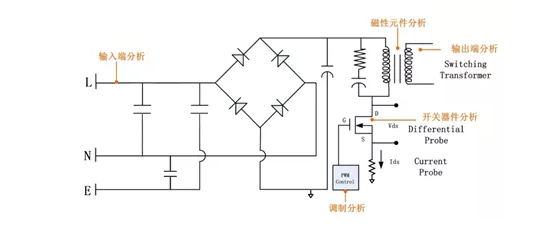

在大多數現代系統中，流行的DC電源結構是開關電源(SMPS)，這種電源因能夠高效處理負載變化而聞名。典型SMPS的電源信號路徑包括無源元件、有源元件和磁性元件。其主要構成如圖所示。

1、開關機時序測試

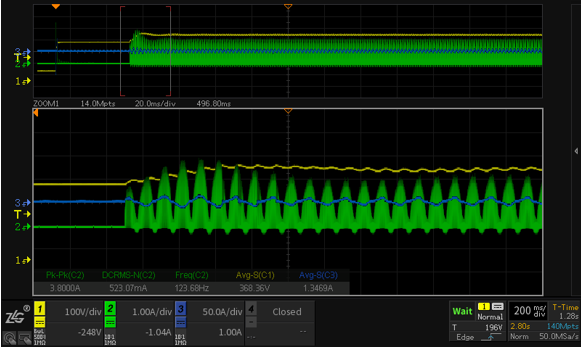

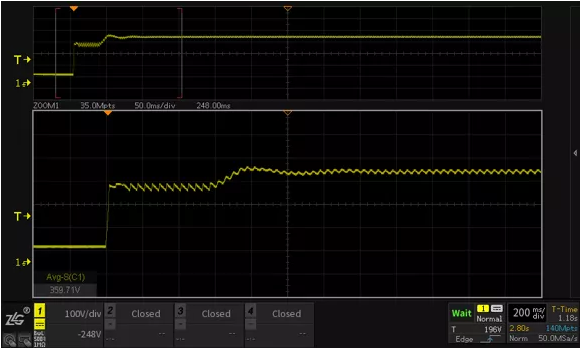

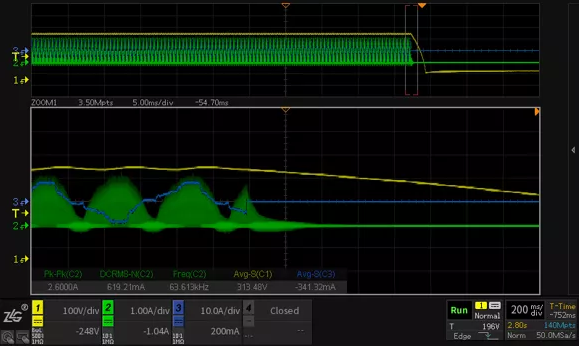

PFC啟動和關斷會有各種沖擊和異常出現，使用示波器的觸發功能檢測啟動和關斷過程，PFC啟動的電感電流會有明顯的過沖，對MOS管有極大沖擊，需要測試評估。

2、直流母線紋波測試

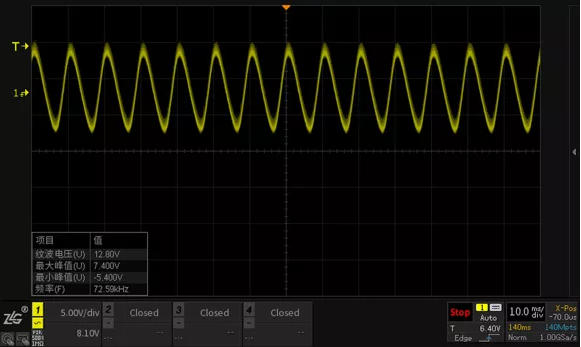

可以使用示波器測試直流母線紋波。

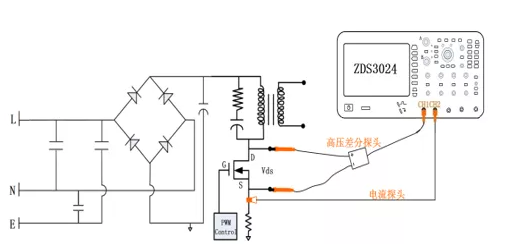

3、開關損耗測試

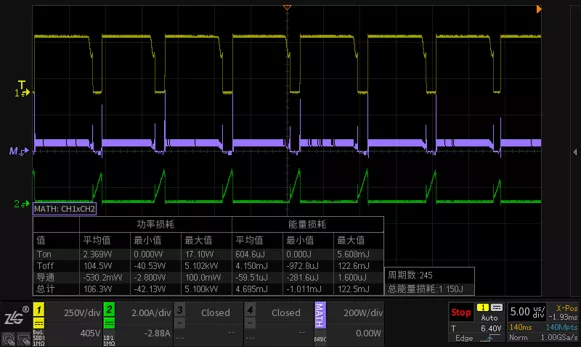

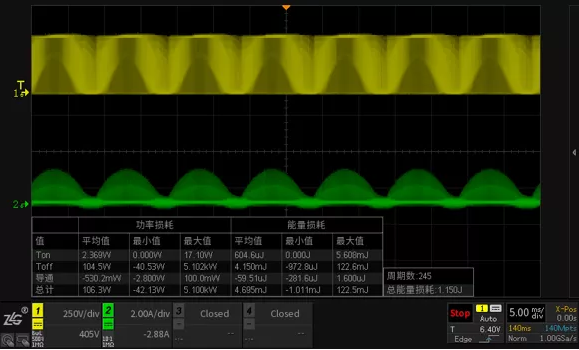

對于普通的MOS管來說，不同周期的電壓電流波形幾乎完全相同，因此整體功率損耗只需測試任意一個周期即可。但對于PFC MOS管來說，不同周期的電壓電流都不同，因此功率損耗的準確評估依賴較長時間（一般大于10ms），較高采樣率的波形捕獲，并且要求所有原始數據都要參與功率損耗計算。

4、SOA測試

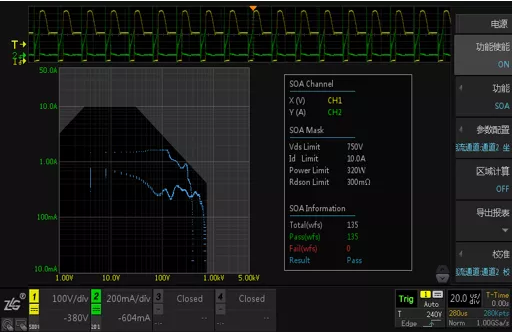

SOA（Safe operating area）是由一系列（電壓，電流）坐標點形成的一個二維區域，開關器件正常工作時的電壓和電流都不會超過該區域。簡單來講，只要器件工作在SOA區域內就是安全的，超過這個區域就存在危險。

5、環路分析

在反饋網絡中，環路分析可以測量系統的增益、相位隨頻率變化的曲線（伯德圖），分析系統的增益余量與相位余量，以判定系統的穩定性；在被動器件的阻抗分析中，環路分析可以觀察電容、電感的高頻阻抗曲線，測量電容ESR等。
