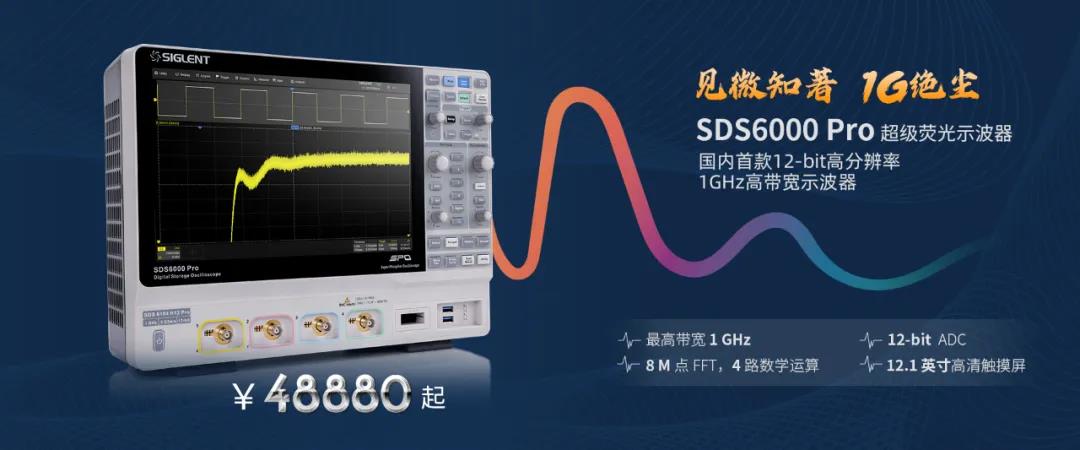

2020年5月11日，鼎陽科技正式發布SDS6000 Pro 系列數字示波器，SDS6000 Pro具有最高12-bit垂直分辨率，最高1GHz帶寬，最高 5GSa/s實時采樣率和250Mpts/ch存儲深度，具備4個模擬通道和16位數字通道，其全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%。鼎陽科技SDS6000 Pro是一款集大成的高分辨率、高帶寬的數字示波器。

12-bit高分辨率

不斷擴展的便攜式電子產品朝著低功耗、低電壓電子系統迅速發展，這對以數字示波器為代表的電子測試測量儀器的分辨率和底噪提出了更高的要求，而市場上以8-bit ADC采樣垂直分辨率為主的數字示波器越來越難滿足用戶的測試需求。鼎陽科技是目前唯一能做出1GHz全帶寬，12-bit高分辨率數字示波器的中國企業！

分辨率是指一個器件重建細節的能力，而示波器的位數表征了示波器的信號分辨率。分辨率越高，ADC的量化等級越高，意味著示波器能夠更精細地顯示信號細節并進行更加精準的測量。8-bit分辨率的量化等級為256，而12-bit分辨率的量化等級為4096，這就意味著鼎陽科技采用12-bit ADC的SDS6000 Pro系列示波器是傳統8-bit示波器信號分辨能力的16倍，可以輕松觀測到更清晰的波形，更多信號細節，并進行更精準的波形測量。

更清晰的波形顯示

在高分辨率的示波器上，波形信號可以更好地呈現。相比傳統的8-bit分辨率示波器，同一信號在鼎陽科技SDS6000 Pro示波器上看上去更加清晰，干凈。

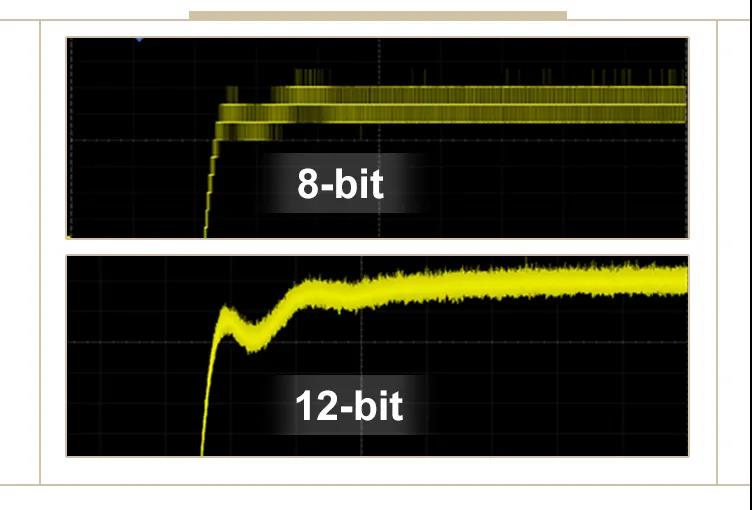

8-bit VS 12-bit示波器波形顯示

更細微的信號觀測

在開關器件系統調試中，開關邊沿的震蕩信號常常是工程師關注的重點，這要求示波器保證垂直方向滿足大量程的情況下，同時具備足夠的分辨率保證能夠捕捉到窄幅震蕩信號的細節。通過SDS6000 Pro示波器可以觀測到開關電源波形轉折處的信號細節，而傳統8-bit示波器看到的壓降信號細節全部被噪聲淹沒掉了。

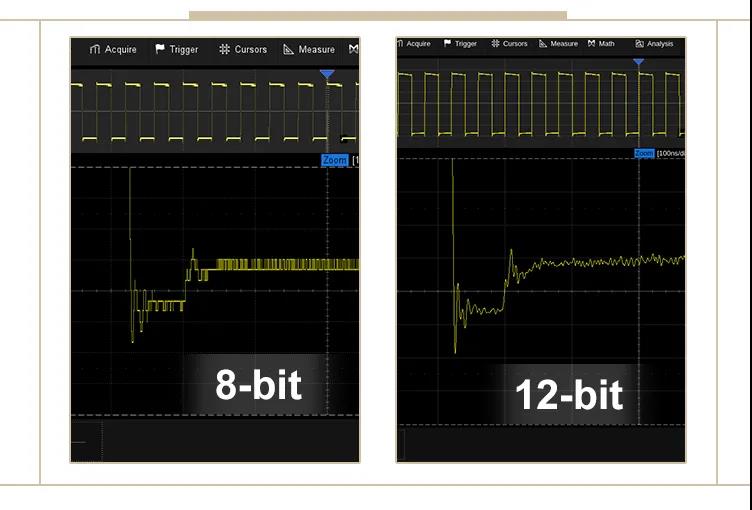

8-bit VS 12-bit示波器觀測開關電源信號細節

更精準的數據測量

8-bit示波器的測量結果中總是包含量化噪聲，而12-bit的SDS6000 Pro示波器擁有16倍的量化級別，全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%，能夠精確測量波形的各個參數，得到更精確的測量數據。對同一震蕩波形的Pk-Pk值測量，傳統8-bit示波器測量值為267mV，而SDS6000 Pro測量值225.88mV，誤差更小。

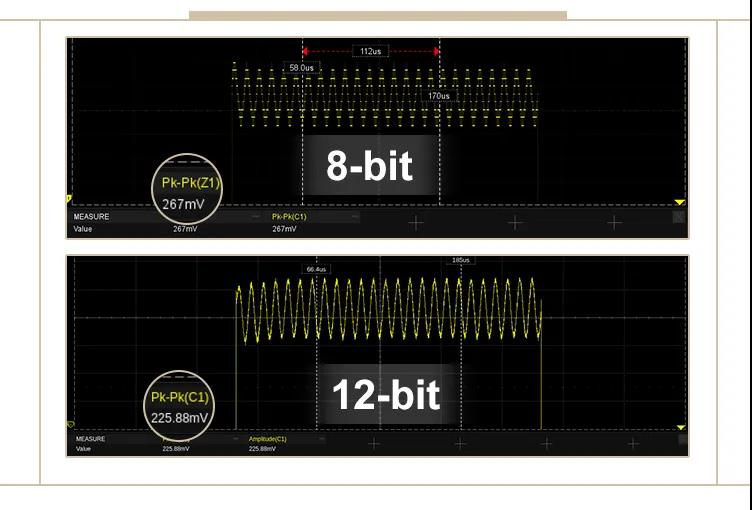

8-bit VS 12-bit示波器波形測量結果

數據分析處理能力

鼎陽科技SDS6000 Pro具有強大的數據分析處理能力。通過硬件加速的FFT功能，支持8M點FFT頻譜分析，4條獨立的Math波形，支持20多種常用數學運算，并帶有公式編輯器支持用戶自定義運算表達式，實現復雜的嵌套運算。SDS6000 Pro還具有事件搜索、歷史模式、高速模板測試等功能，大大提升了信號分析處理效率。

頻譜分析功能

波特圖功能
