3.軟件開發

采用C#進行數字化在線測量軟件研發（見圖3），將測量數據采集進入計算機，軟件根據工藝要求自動進行數據計算、分析及處理，原始測量數據及處理結果自動保存到網絡數據庫。設置不同權限對歷史數據進行查詢，根據需要生成可打印的原始記錄或電子工卡。

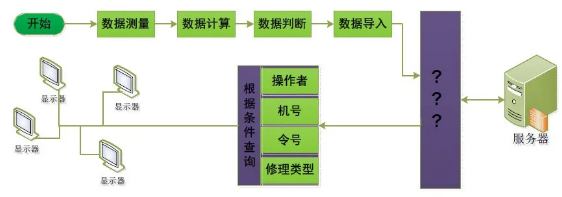

圖3 在線測量軟件流程圖

三、具體成效

1.實施效果

（1）該系統實現了在裝配過程中自動采集數據、自動存儲數據、自動符合性判定，消除人為目視測量誤差。

（2）數據處理能力得到擴展。

（3）實現了根據測量數據進行分析并指導裝配工作，減少返工次數。

（4）實現了裝配數據的便捷查詢。

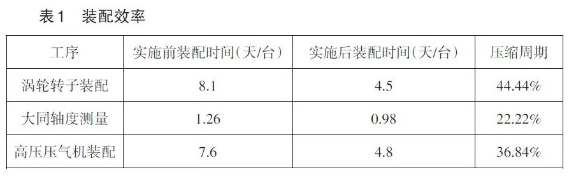

2.裝配效率（見表1）

3.經濟效益

（1）單臺節約人力資源成本

每小時人力成本按39.7元計算，裝配效率提升后，單臺節約人力成本為：

39.7元/小時×8小時/天×〔（7.6-4.8）+（1.26-0.95）+（8.1-4.6）〕天=2099.3元

項目實施后，工作者由兩人變?yōu)橐蝗?，則單臺節約人力成本為：

39.7元/小時×8小時/天×（7.6+1.26+8.1）天=5386.5元

項目實施后單臺共節約人力成本：2099.3元+5386.5元=7485.8元

（2）測量方法改進產生的經濟效益

研發成果實施前，測量人員在測量全過程中須用目視指示表測量數據的變動情況，且該方法只能測量機件裝配的單一跳動值。由于測量方法的局限性，造成排故中高壓壓氣機前軸頸（19萬元/件）、高壓渦輪鼓筒軸（20萬元/件）大量停用現象。

研發成果實施后，測量時改為使用帶數據輸出的數顯指示表，在測量時，由計算機自動實時采集、存儲測量數據，測量結束后，自動利用最小二乘法計算機件裝配的同軸度及跳動值，并進行符合性判定。測量方法改進后，每年大大降低了高壓壓氣機前軸頸、高壓渦輪鼓筒軸的停用情況，經統計，每年節約279萬元左右。

四、感受體會

通過該項目的成功應用，深刻體會到先進測量儀器和傳感器測量技術給生產帶來勞動強度降低、工作效率提高、工作質量提升等方面的實效，同時也認識到該套系統在智能化方面還存在優化提升空間。工廠將繼續對該系統進行升級優化，力爭研制出一套適合國內大多數機型使用的核心機堆疊式一體化測量系統。
