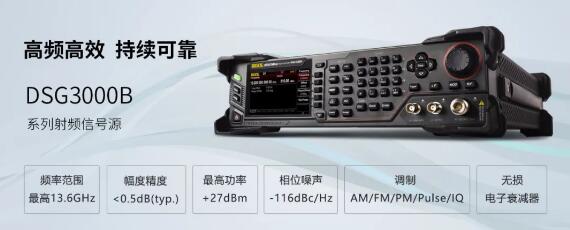

2020年8月31日，普源精電(RIGOL)發布頻率高達13.6GHz的DSG3000B系列射頻信號源，滿足您在汽車電子、廣播無線和前沿科學應用等方面的需求，可用于從實驗室到生產以及整合不同技術的多種應用。

行業應用

汽車電子

汽車收音機 娛樂和導航系統及其他多種產品的生產和線下測試

廣播行業

衛星通訊，廣播接收機、機頂盒、電視接收機等產品的生產和測試

電子制造服務

生產不同的產品，滿足用戶對調制類型、系統帶寬等方面不斷變化的需求

無線應用

用于生成符合多種通信標準的信號，例如5G、LTE、IoT、IEEE802.11X、藍牙和其他標準

前沿科學

用于產生穩定可靠的射頻信號，提供穩定可靠的電路環境來實現對量子比特的控制

更高的頻率及功率輸出

DSG3000B通過全新的設計，實現高達13.6GHz的信號輸出，覆蓋更寬的頻率范圍，為汽車電子、廣播行業、衛星通訊和無線應用等行業和領域提供更多更好的測試可能性。此外，DSG3000B提供最高實測功率輸出超過25dBm（可設置最大功率27dBm），在器件性能測試上無需增加額外的功率放大設備，最大程度保護您的投資。

多種調制方式

DSG3000B系列射頻信號源具備靈活的頻率和幅度掃描功能、完備的AM/FM/?M模擬調制功能，強大的脈沖調制功能和IQ調制功能，其標配的調幅、調頻、調相等模擬調制方式以及脈沖調制和脈沖發生器，支持用戶自定義脈沖序列，可產生高質量的脈沖調制信號，上升/下降時間小于50 ns，通斷比大于70 dB；內置可選的脈沖發生器可生成脈沖序列并對外輸出，作為獨立的脈沖發生器使用。

▲多種調制方式

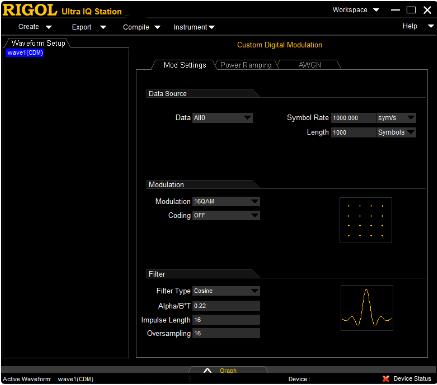

通過強大PC軟件Ultra IQ Station的波表編輯功能，可支持生成QAM、ASK、PSK、FSK、MSK等各種常用的數字調制信號及雙音、多音、AWGN（加性高斯白噪聲）信號等；支持將Matlab生成的波形數據通過Ultra IQ Station下載到設備并調制輸出。

Ultra IQ Station

優異的信號純度及精度

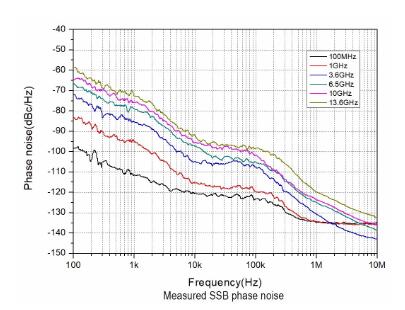

DSG3000B系列射頻信號源進一步提升輸出信號的純凈度指標，1GHz中心頻率相位噪聲典型值<-116dBc/Hz@20kHz 1GHz，可媲美國外同類產品；選配高穩時鐘參考后可以將溫度穩定度從<1ppm提升至<5ppb；老化率從1ppm/年提升至30ppb/年。輸出的幅度精度典型值達到0.5 dB，可為您提供精準的激勵信號。

符合集成化設計需求

DSG3000B系列射頻信號源秉承原有優秀的外觀設計和出眾的便攜性，是教育實驗室、工業生產線、開發和研究等應用的絕佳選擇。2U高度并提供可選的機架安裝套件使得機架安裝集成測試更為便捷，尺寸較為緊湊，更符合集成化設計的需求。

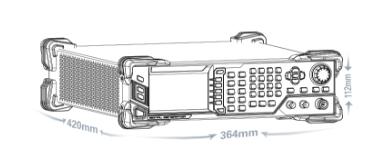

DSG3000B系列射頻信號源尺寸

DSG3000B系列射頻信號源標配USB Host & Device、LAN（LXI）接口，并支持USB-GPIB擴展，提供多種通信接口，滿足您遠程控制或自動化測試需求。
