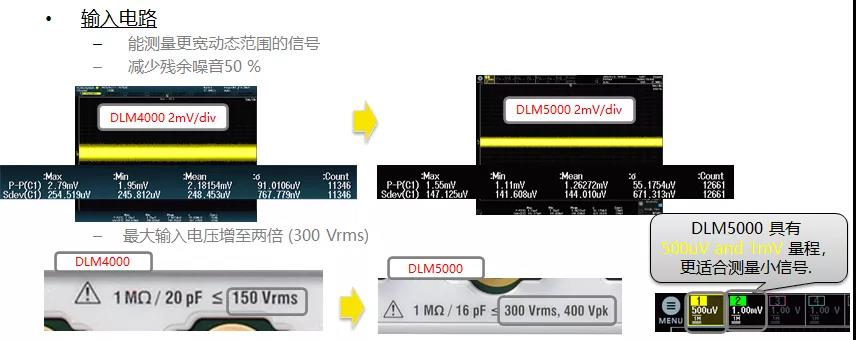

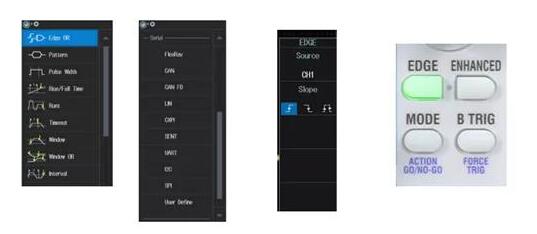

數字觸發電路

能輕易捕捉到更大范圍變化的信號

引入數字觸發器，顯著降低了觸發誤差/抖動。

支持新的觸發類型(異常: Runt, Rise/Fall time, 總線: CXPI, Both edge)

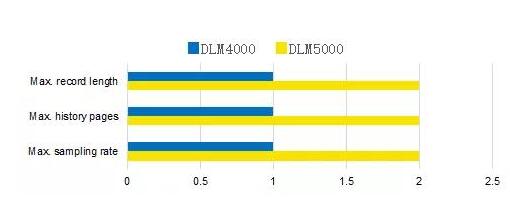

采集/波形更新

采樣率提升了一倍，所有通道都 2.5GS/s采樣，繼承并發揚了橫河長存儲的優良傳統，存儲深度可達500M點，歷史存儲屏幕數也相應提升到10萬屏。

DLM5000可以實現更快的校準響應和順暢的PC控制。

– x2長存儲(500Mpts), x2歷史存儲屏數(100k)

– x2快速采樣(2.5GS/s for all ch), x3顯示更新(40k/s/ch @1.25kPts)

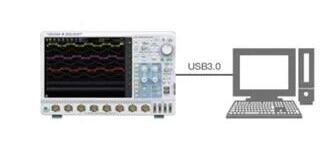

數據保存/傳輸

內部存儲區可擴展至64G，是“前任”的8倍，文件保存速度是提升10倍，使用USB3.0技術，傳輸速度也是“前任”的10倍。

- x8倍內部存儲器容量（64GB，SSD）

- x10倍保存速度（internal SSD）

- x10倍傳輸速度（USB3.0）

DLM5000的用武之地

汽車電子與嵌入式系統的混合信號測量

隨著ADAS(高級駕駛輔助系統)需求的增加，系統變得越來越復雜，ECU、傳感器和執行器的數量不斷增加。而觀測傳感器和執行器，不僅要測試模擬波形，還要檢查車輛串行總線上的數據。在這種情況下，需要同時觀察4個以上通道信號的波形測量?jī)x器。DLM5000可以解決燃眉之急。

評估開/關機時序

FPGA等高性能器件對電源質量要求嚴格且需要相當數量的電源供電。

例如在FPGA中，有很多供電系統，包括核心供電電壓，各組與外圍電路接口的電源，以及用于高速串行通信接口的電源。

通常，每一種電源設備的通電順序和上升到電壓的時間都有規定，因此不僅要檢查時間，而且要檢查波形質量與重復性。能夠反復進行模擬多通道測量的波形儀器是必不可少的。

多電平逆變器的解決方案

多電平逆變器對輸入直流電壓進行分壓，并對輸出電壓進行多電平控制。由于這種分壓是用開關元件進行的，所以與傳統逆變器相比，開關元件的數量會增加，測點的數量也會增加。很可能需要同時測量8個或更多的通道。

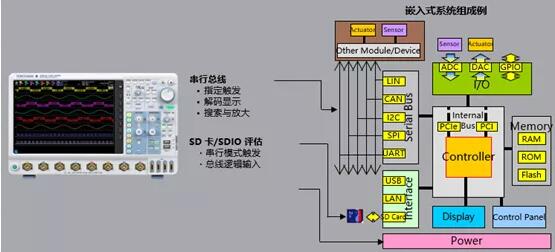

嵌入式系統的總線分析

串行總線在今天的數字設計中非常普遍了，被用于各種目的，從板載芯片到芯片通信，從CPU到外圍控制，以及遠程傳感器數據傳輸和控制在嵌入式系統。

工程師面臨著復雜的測試?yán)щy：一個系統運行多個串行總線；串行總線解碼設置復雜；沒有足夠的通道參與解碼。

對此，DLM5000可以提供有力支持：8模擬/32-bits邏輯通道，可同時測量多種信號，同時分析4組總線；它的自動設置功能，支持自動分析輸入信號和復雜參數，如比特率和閾值水平。

三相電機與逆變器

3相電壓與3相電流的測試，需要6ch以上的示波器；需要同時測量控制信號；需要分析PWM 電壓波形；過程測試需要長期、高速采集波形。
