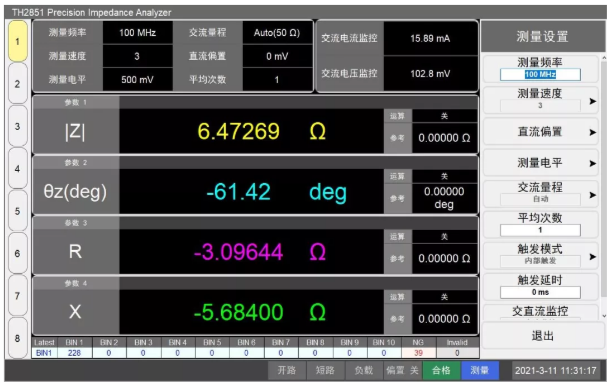

大屏幕帶來更多的好處是，可以把所有測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種阻抗測量參數，四種阻抗測量參數任意可調。屏幕左邊的按鈕可以快捷選擇 8 套測試參數。

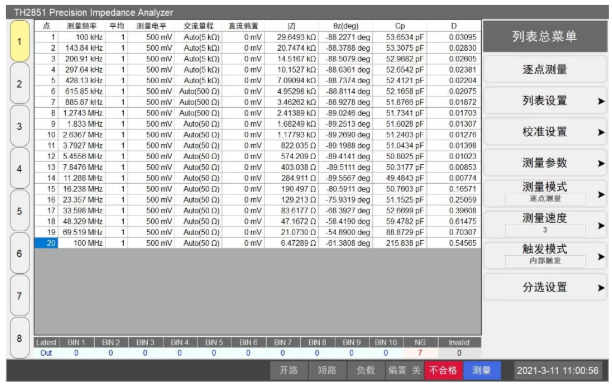

增強的列表掃描功能

可以最多設置 1601 點的列表掃描，每個點可以單獨設置測試頻率、測試電壓、直流偏置等測試條件 。

強大的分析圖形界面

最多可以 4 通道同時顯示，每個通道可以最多顯示 4 條曲線。通道和曲線各有十四種分屏顯示方法。

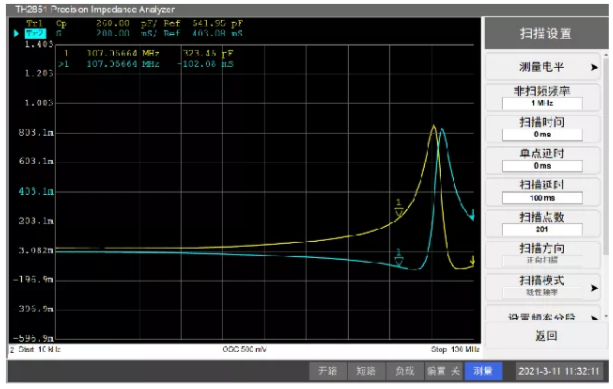

單通道雙曲線顯示

四通道單曲線顯示

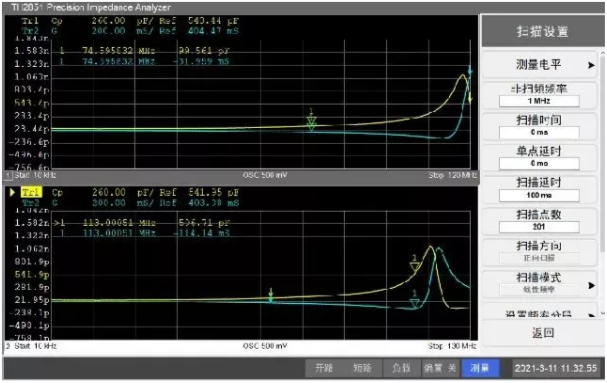

雙通道雙曲線顯示

每個通道可以設置不同的測試參數和顯示參數

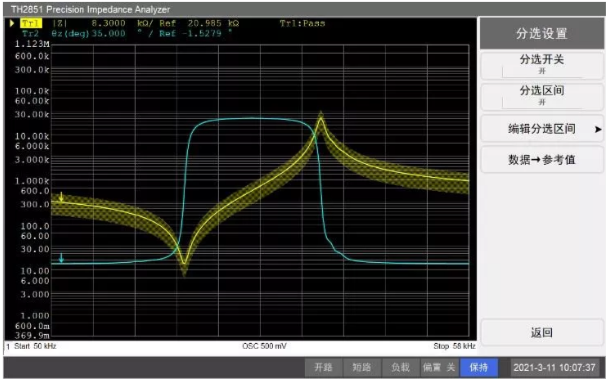

曲線掃描分選判斷界面

可以對掃描曲線全部或者部分區域的測試值進行合格/不合格判斷

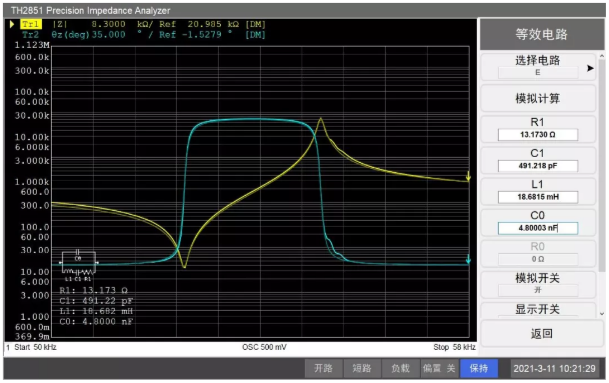

等效電路分析測試

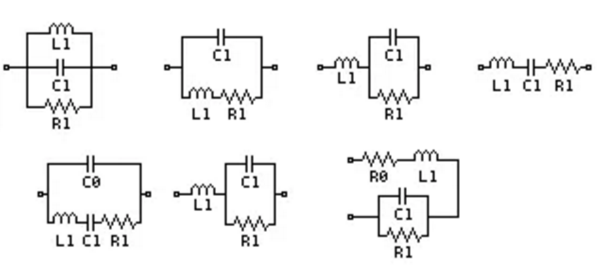

現實生活中不同類型的器件可以被等效成簡單的三參數四種模型、四參數三種模型的阻抗器件，等效電路分析測試功能提供了 7 種基本的電路模型用于等效這些器件。

可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照所選擇的模型進行擬合。

等效的電路模型可以直接輸出成 TXT 文檔方便用戶保存使用。

全系列型號

TH2851系列精密阻抗分析儀：

TH2851-015   10Hz-15MHz

TH2851-030   10Hz-30MHz

TH2851-050   10Hz-50MHz

TH2851-080   10Hz-80MHz

TH2851-130   10Hz-130MHz
