TH2840X系列自動變壓器測試系統
TH2840X系列是同惠電子在多年變壓器測試的經驗上，采用全新技術研發成功的新一代自動變壓器測試系統。該系列創新性地采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往測試系統設置繁瑣、測試速度慢、顯示不全、PIN腳位不足等缺陷。
TH2840X系列自動變壓器測試系統得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，可以將所有腳位設置、測試條件、腳位串并聯、平衡設置等同一屏操作，簡化了設置過程，更降低了儀器操作者設置的難度。
產品簡介
﹒最快測試速度：1ms（1000次每秒），雙CPU架構
﹒最高測試電平：20Vrms
﹒最高偏置電壓：內置±40V/±100mA/2A
﹒多至288Pin測試腳位
﹒友好的用戶體驗：Linux底層系統，內置幫助文件
﹒10.1英寸1280×800電容式觸摸屏
﹒單頁設置所有變壓器測試條件，無需切換多個頁面
﹒單頁設置串、并聯腳位，無需來回切換
﹒變壓器掃描：多腳位利用1~6,代替1,2,3,4,5,6點輸入.簡化了顯示頁面,提高了輸入效率
﹒變壓器掃描:每個參數都有各自獨立的串并聯腳位設置,更加靈活
﹒圖形化腳位關聯設置頁面，讓接線不再是難題
﹒Lk設置無需輸入漏感引腳,更直觀
﹒增強的平衡掃描功能，由5個點提升至10個點
﹒腳位切換采用電子開關,速度快、壽命長、無噪音
﹒可選LCR功能
﹒機內500組設定文件保存，海量U盤設定文件保存能力
﹒提供上位機支持早期型號文件格式轉換，保證兼容性
功能特點
革命性的設計
雙 CPU 架構，Linux 底層系統，支持觸摸屏、鍵盤、鼠標，內置中英文幫助等設計，帶來的是無與倫比的操作體驗，大大降低操作者準入門檻，數倍提升測試效率。

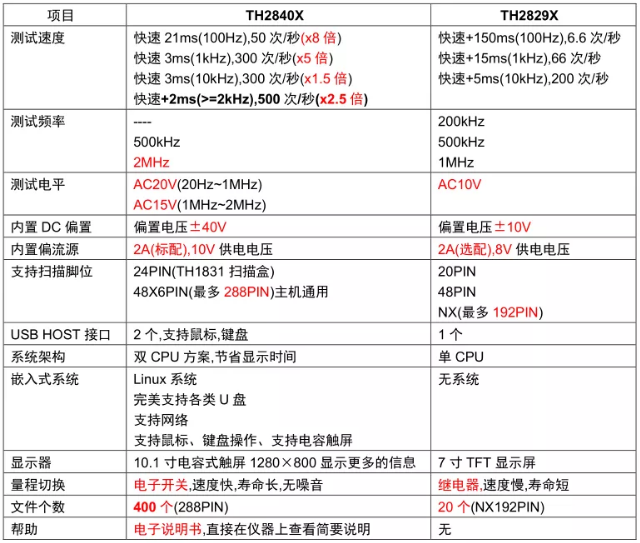

以下是一代經典型號 TH2829X 與最新型號之對比
10.1 寸大屏， 簡化設置效率 ，降低操作難度
10.1 寸觸摸屏、1280*800 分辨率，觸摸式大屏幕帶來更多的好處是，把所有變壓器腳位關聯、測試參數、腳位串并聯、分選參數等參數放置在同一屏幕，直接用手或者鍵盤鼠標操作，不僅操作快速而且看起來絕不擁擠和雜亂。
根據同惠電子在變壓器測試領域十多年的耕耘，針對早期自動變壓器綜合測試系統在試中遇到的問題，一直在持續改進。
1. 圖形化變壓器腳位關聯頁面

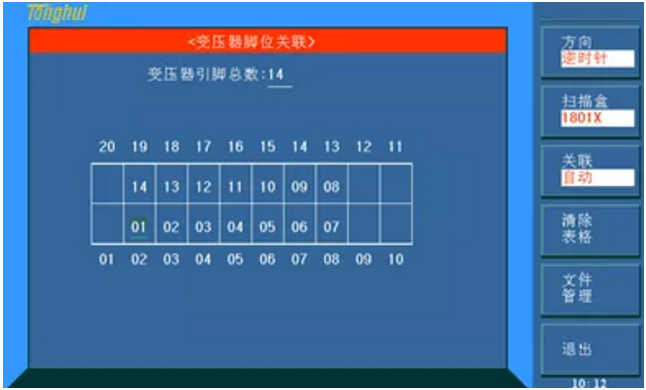

早期自動變壓器測試系統腳位關聯頁面設置繁瑣，而且無法在第一時間將變壓器腳位、測試治具腳位一一對應，設置難度大

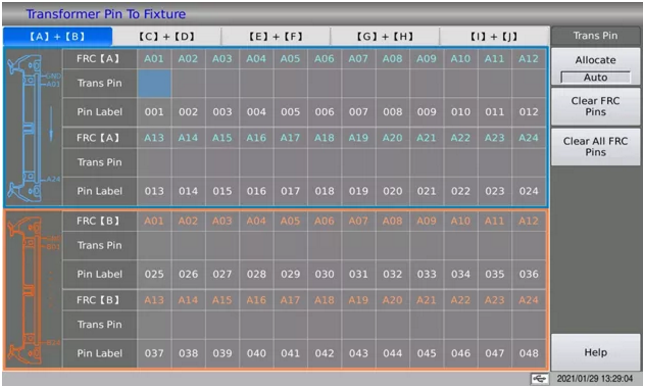

針對這個弊病，新一代自動變壓器測試系統在腳位關聯界面增加了圖片,顏色,框線等元素,提升了腳位設置與測試牛角的關聯性,用戶可以第一時間將變壓器腳位與實物進行關聯，降低設置難度及接線錯誤的可能性。
2. 單頁設置變壓器測試條件
