軸承是支撐制造業發展必不可少的“關節”，是制造業的基礎，在機械、礦山、冶金、化工、建筑、汽車、鐵路、儀表、石油以及船舶等各行各業都發揮著至關重要的作用。軸承的精度、性能、壽命和可靠性對整個裝備的精度、性能、壽命和可靠性起著決定性的作用。

軸承運轉的平穩性、噪聲、發熱、摩擦狀況很大程度上取決于溝道和滾動體的制造精度、粗糙度、輪廓度、波紋度。滾道一般多為圓弧形（或者類似圓?。?，其深度可以達到數十毫米，一般的粗糙度儀由于量程過小，難以測量滾道弧線的粗糙度。同時，滾道圓弧輪廓的精確評價手段也不夠，生產商對此類參數測量束手無策，質量難以提高。

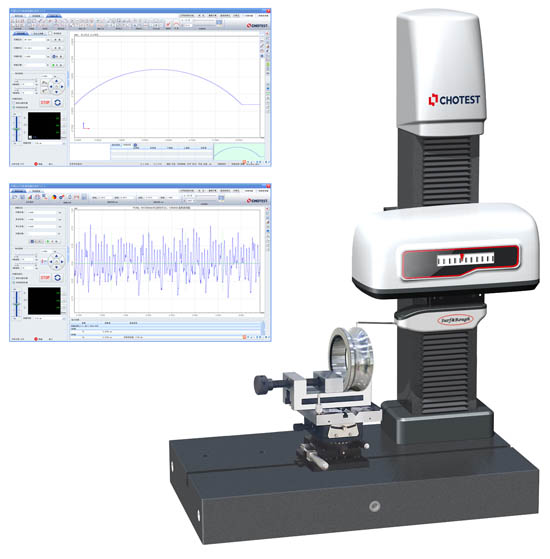

SJ5730軸承實測圖

中圖儀器作為計量檢測產品的專業廠商，為大曲面粗糙度測量提供了新的解決方案——SJ5730，該儀器具有12mm的粗糙度測量范圍，分辨率達到1nm，因此非常適合測量大曲面上的表面粗糙度，同時具備專業的軸承輪廓度評價功能，成為大曲面測量（軸承、人工關節、精密模具、齒輪、葉片）領域精細粗糙度測量的利器。

該儀器能夠滿足軸承行業所有的測量需求，如內外套圈的密封槽形狀（角度、倒角、槽深、槽寬等）；各種滾子軸承的滾子和套圈母線的凸度、角度、曲線；滾針軸承，圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；球軸承溝道的溝曲率半徑；四點接觸軸承溝槽的曲率半徑等。

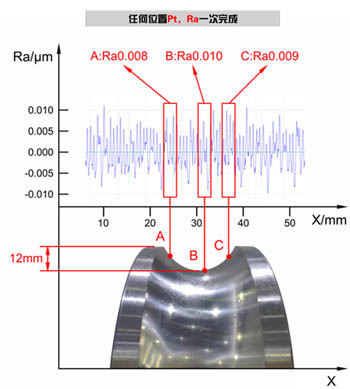

下圖中，12mm深的軸承滾道，可以一次掃描完成，截取評價A、B、C三點的Ra粗糙度參數，同時可以得到整體的Pt參數。
