一、簡介

ETCR4500無線PT二次壓降負荷測試儀又稱二次壓降負荷測試儀，用于無線同步測量電壓互感器二次壓降以及電壓、相位等參數。產品操作簡單、使用方便、測量快速、穩定、結果可靠，是電力系統電能計量和繼電保護專業，進行二次回路現場檢測的新一代儀表，也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。

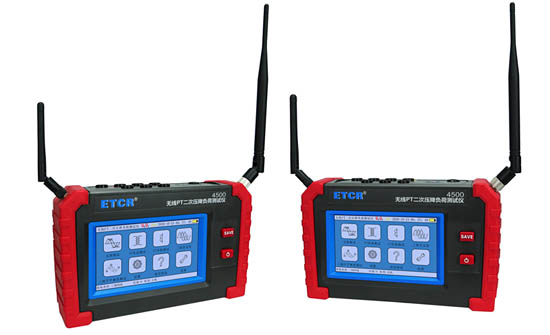

儀表由兩臺手持測量終端組成：

單機可作為三相相位伏安表和二次負荷測試儀使用。單臺終端作為三相相位伏安表使用時，可以測量電流、電壓、相位、功率、頻率、功率因素等參數，并且能夠?qū)崟r顯示三相電壓和三相電流的矢量圖。作為二次負荷測試時，可以同屏顯示PT或者CT側的電壓、電流、導納、阻抗等參數。還能夠測量三相不平衡度。

雙機通過無線連接，可作為無線二次壓降負荷測試儀使用?？梢詿o線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降。無線二次壓降測試，主要測試二次PT側的線路壓降以及二次引起的誤差，并且實時計算出比差、相位差以及從主壓差，便于測試人員分析判斷。兩臺儀器在同時開機的情況下，能夠?qū)崿F(xiàn)聯動設置接線類型、通信信道、主從機切換、時間設置等。測試現場時不需要在電能表側和PT端之間拉設臨時電纜，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。實現雙機同步測量變電站內部不同位置之間電壓、相位，測量二次PT側的線路壓降以及誤差。

兩臺手持終端同時使用時，電壓互感器二次壓降引起的誤差，是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。在《電能計量裝置現場檢驗》作業指導書中對互感器的二次回路的實際負荷也提出了明確的要求。實際上互感器二次負荷對互感器的誤差有著較大的影響。無線PT二次壓降測試儀，徹底解決變電站內分布式同步測量的問題，無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路，操作簡單安全實用。

本儀器的具有如下功能及特點：

1. 單機可作為三相伏安表、負荷測試儀以及三相不平衡度測試使用；

2. 雙機可作為二次壓降負荷測試使用，可在變電站的不同位置測試電壓、相位；可無線同步測試PT側線路壓降，可單相或者三相測量線路壓降；

3. 采用5寸觸摸彩屏、中文界面、功能直達、操作簡易快捷，準確可靠；

4. 同時儀表采用大容量可充電鋰電池、具有數據存儲、數據查閱、自動關機、USB數據上傳導出等功能；

5. 測量人員只需進行接線操作，儀器便會自動測量，實時更新數據，便于現場分析；

6. 儀器采用完全隔離技術，避免安全事故的發生；

7. 本儀器采用GPS同步技術，保證二次壓降的同步測量的準確，當沒有GPS的情況下，也能夠測量壓降值，但不會顯示相位、比差和相位差。

8. 采用專用計量芯片，所以本儀表具備非常高精度的電參數測量，能夠?qū)崟r顯示待測參數的變化，同時具備一鍵保存數據的功能。

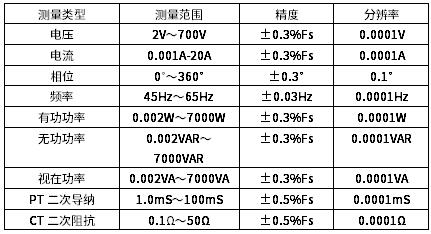

二、量程與精度

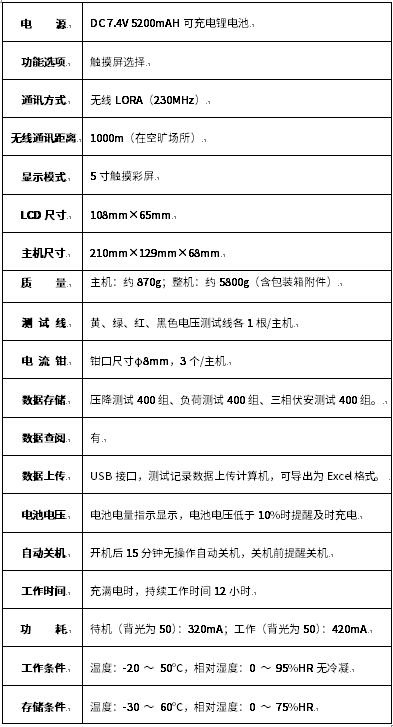

三、技術參數

四、其他說明及注意事項

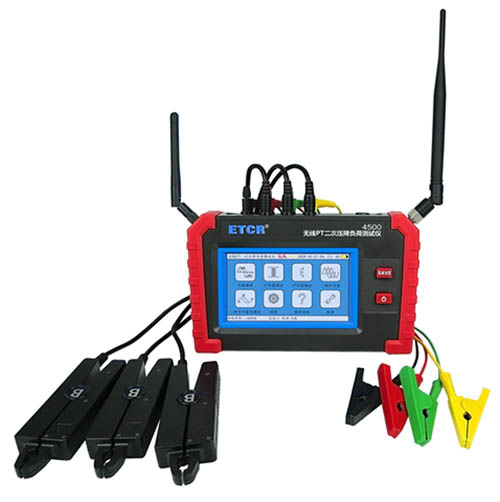

1、電流鉗的使用

（1）每臺儀表的三把電流鉗專用于本臺儀器，不能換到另一臺儀器使用，并且每把電流鉗和儀表上的I1、I2、I3一一對應，不可接錯，否則影響測試精度。

（2）電流鉗嚴防摔碰，鉗口必須保持清潔，完全閉合測試才可靠。

（3）電流鉗使用完畢后，應及時將鉗口平面的塵埃除盡，不能用粗糙物或者腐蝕劑清潔鉗口平面，最好用軟布加潤滑劑（如：WD-40 潤滑劑）輕輕擦拭。測試前也必須清潔好再使用。

2、儀器使用注意事項

（1）本儀器僅供二次回路和低壓回路檢測，不能用于測量高壓線路中的電流，以防觸電。、

（2）當接線類型是三相三線時，PT負荷測試能夠準確測量負載對稱時的導納。

（3）本儀器所有頁面的HOME鍵可以一鍵直達主界面，所有的綠色箭頭都是有效按鈕。
