ETCR1500B衛星授時遠程高壓核相儀

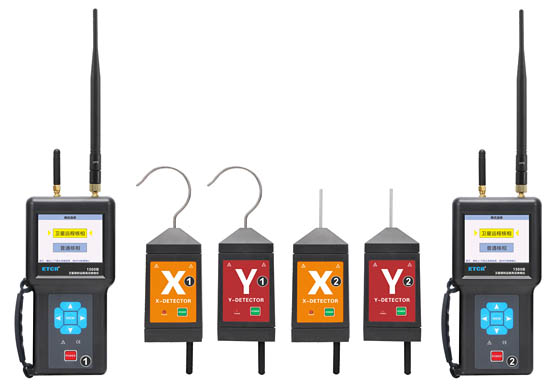

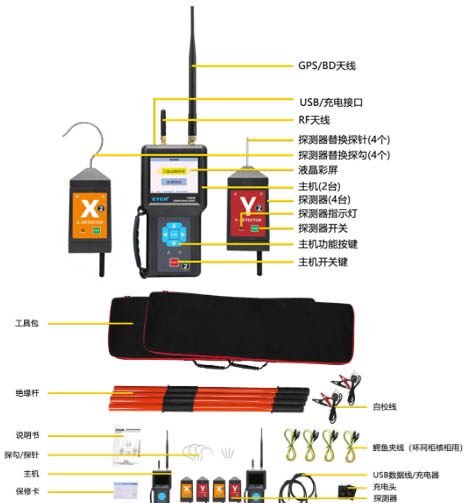

是同時具備超遠距離核相和普通近距離核相功能，具有衛星精準授時功能，實現超遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。本核相儀既可以高壓線路，還可以在高壓開關柜（中置柜、環網柜等）進行核相，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，操作簡易，省時快捷。當線路電壓超過35kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。核相儀由2套儀器組成，每套儀器包括主機、X探測器,Y探測器、伸縮絕緣桿、監測軟件、USB通訊線等，使測試更簡單輕松。

應用于500KV以下電力線路、高壓開關柜（中置柜、環網柜等）或變電所遠程核相、相位測試、相序判斷及驗電等。

產品特點

◆采用衛星授時無線傳輸技術，授時精度高、核相準確操作便捷。

◆核相電壓：10V~500KV。

◆衛星核相距離：500km；普通核相距離：200m。

◆語音提示：“X信號正常、Y信號正常、同相、異相”。

◆采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。

◆儀表還具有驗電功能，可顯示電壓等級，測試相位、頻率、相序、變壓器組別判斷等功能

◆數據存儲功能，能存儲200組數據。

◆USB接口數據上傳功能。

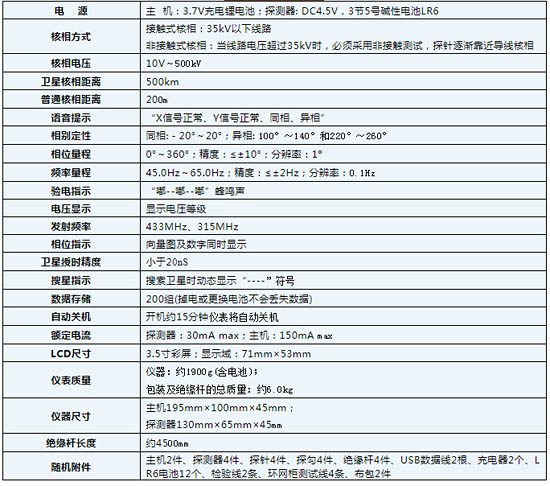

技術規格

產品應用

連接好絕緣桿，開機，若主機與探測器通訊正常，對應指示燈亮，通訊不正常，指示燈不亮，同時主機會語音提示“X信號正?！?、“Y信號正常”。

核相時先將X探測器靠近或接觸任一相線，再將Y探測器靠近或接觸要核的其它相線。高壓核相時，探測器無需直接接觸高壓導線，將探測器探鉤逐漸靠近導線，當感應到電場后探測器會發出提示音及指示燈持續閃爍，完成驗電功能。低壓核相(400V及以下)，特別是對配電箱的低壓進行核相，請將金屬探鉤換成金屬探針。

非接觸核相時，若各相線相互比較近，應選遠離其它導線的位置進行測試。
