國網某公司變電站智能電網建設選用高德紅外熱成像測溫系統。

一、項目基本情況

項目實施前:

2018年，國網某公司變電站選用電力巡檢機器人，用以彌補人工巡檢不足。而在使用中，因僅使用電力巡檢機器人不能完全滿足變電站巡檢需求，局限性也逐漸暴露出來，高德紅外為其定制了綜合解決方案，使用在線式紅外測溫產品彌補不足。

僅使用電力巡檢機器人時，存在較多局限性:

?定期巡視，巡檢實時性差，無法24H監測，存在安全隱患

?巡檢路線固定，巡檢點位不足，造成巡檢遺漏

?鏡頭視角固定，巡檢視野范圍有限，無法檢測刀閘等盲區

?機器人巡檢受環境影響較大，對金屬銹蝕/變色、表盤模糊等外觀缺陷也無法識別

項目實施后:

通過在變電站內部署在線式熱成像雙目球機等設備，與站點電力巡檢機器人互為補充，對室外表計、刀閘等設備進行狀態識別，對易發熱部件進行實時測溫，實現機器人+熱成像雙目球機聯合巡檢。

運用熱成像雙目球機聯合巡檢后，優勢明顯:

?彌補電力巡檢機器人巡檢范圍有限、巡檢存在盲區等局限性

?7*24小時監測，識別電力設備熱隱患

?可對表計等重點設備進行測溫臺賬統計，了解設備運行狀態

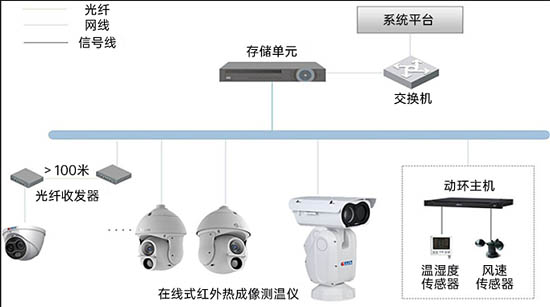

二、系統架構

三、系統功能

站點巡檢全覆蓋+聯合巡檢

在國網該省份所轄幾十座變電站部署高德紅外500余套熱成像雙目球機、云臺，巡檢點位覆蓋全站。同時，與電力巡檢機器人實現聯合巡檢，助力變電站實現“機器替人”智能電網建設目標。

24h實時在線監測，溫度異常預警

24h設備非接觸式測溫，并可對重點設備進行實時通過熱成像雙目球機，實現了對站點各類電力

溫度監測，重點關注其溫度變化，提前預警。

智能化監測

在該變電站中，熱成像測溫雙目球機和測溫診斷后臺智能聯動，遠程控制、自動巡檢、自動預警、診斷分析、報表管理等功能被充分運用實現了智能化監測電氣設備溫度狀態。

四、落地效果

變電站現場應用效果

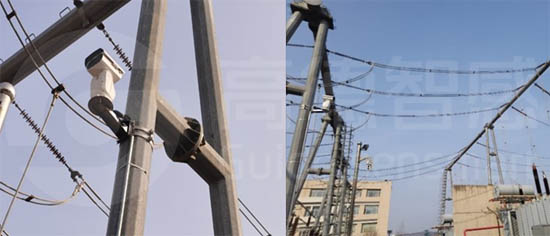

熱成像雙目在線設備安裝位置

五、項目價值

彌缺補漏

彌補了電力巡檢機器人及人工巡檢的非實時巡檢點位不足巡位息位不足、滿留安全隱患等局限。實時掌握變電站內各設備運行狀態，真正實現全站巡檢覆蓋，保障變電站全站電氣設備安全穩定運行。

智能預警

24h在線監測，可快速定位熱點和隱患部位，幫助變電值班人員提前預防、盡早發現并處理溫度異常缺陷，提升變電站智能化運維水平，保障設備安全穩定運行。

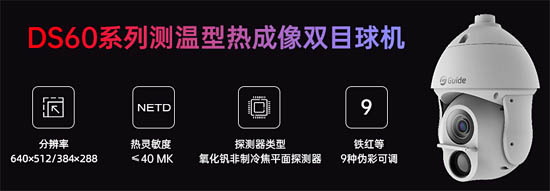

六、產品推薦
