以高達32GT/s的速度監控和分析E1.S、E1.L和E3.x EDSFF NVMe SSD和CXL存儲系統

2021年12日7日美國紐約Chestnut Ridge，全球協議測試解決方案的領導者力科，宣布推出PCI Express 5.0 EDSFF信號采集卡，用于分析EDSFF規格的 E1.S、E1.L、E3.x型固態驅動器 (SSD)和設備。

這些EDSFF信號采集卡與PCI Express 5.0 Summit系列協議分析儀配合使用，可用于測試采用PCIe 5.0、NVM Express(NVMe) 和Compute Express link (CXL)總線技術的產品設計，數據速率高達32GT/s和高達x16的鏈接寬度。

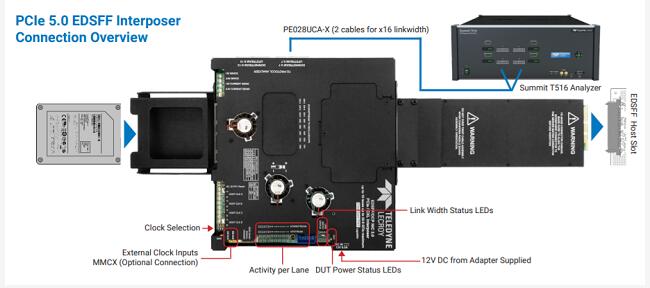

PCIe 5.0 EDSFF信號采集卡結合力科的CrossSync PHY技術，使用戶能夠通過相關且時間對齊的物理層和協議層視圖來調試增強的電源管理和鏈路訓練均衡。其他解決方案都無法提供這種對鏈接行為的洞察能力。

為高性能系統設計的EDSFF設備構成了企業和數據中心存儲設備市場中一個重要且不斷增長的部分?；赑CIe 5.0、NVMe和CXL規范，EDSFF接口最高可支持32GT/s的速度?，F(xiàn)在，設計和測試工程師可以使用力科PCIe 5.0 EDSFF信號采集卡來測試、定位問題并優化 EDSFF（E1.S、E1.L、E3.x）類型的存儲系統和固態驅動器性能。

關于CrossSync PHY

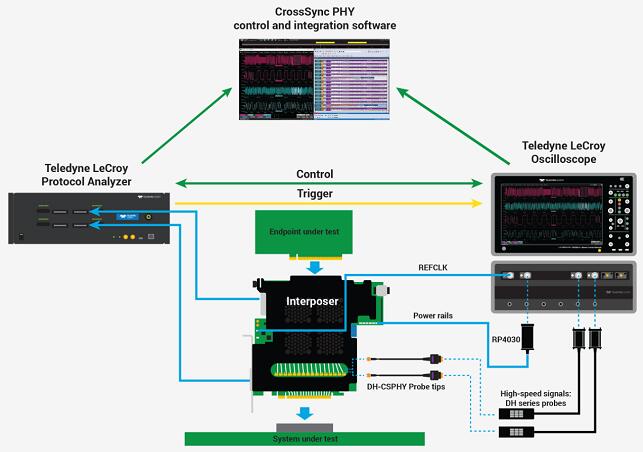

具有CrossSync PHY功能的信號采集卡探測實時的PCI Express鏈路，以同時捕獲示波器和協議分析儀數據，為設計和驗證工程師提供對協議導向的電氣行為的洞察。力科LabMaster和WaveMaster示波器的CrossSync PHY軟件選項能夠同時查看示波器的MAUI用戶界面與行業標準力科CATC協議數據。信號采集卡和軟件選項的結合允許以力科獨有的時間相關方式查看、瀏覽和分析示波器和協議分析儀的數據。
