使用示波器和協議分析儀組合探測 USB-C 信號，精確定位 PHY、PHY-Logic 和協議相關故障

2022年5月4日 紐約 Chestnut Ridge– 力科宣布推出新的USB Type-C高速信號和邊帶信號測試卡夾具，該夾具為USB Type-C連接器上的活動數據鏈路的高速探測和分析提供業界首個示波器解決方案，與力科協議分析儀的交叉觸發提供了對USB Type-C鏈路協商故障的完整調試功能。

USB Type-C 設備在連接到主機時會進行協商，以可能的最高數據傳輸速度建立正確的連接。協商過程中的故障可能導致設備不能正常運行：速度低于標稱速度；主機和設備之間的電力傳輸沒有達到標準或沒有電力傳輸；或者顯示故障。這些協商故障很難調試，因為這些故障可能與電氣（PHY）相關、協議（邏輯）相關或和兩者都相關（PHY-Logic）。

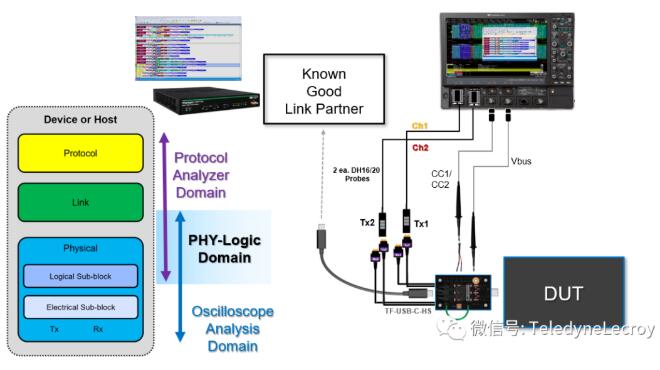

硬件工程師使用示波器來驗證 PHY 合規性，固件工程師使用協議分析儀來驗證系統互操作性。系統集成工程師需要同時使用示波器和協議分析儀來調試 PHY-Logic 層和邊帶協商問題。到目前為止，還沒有單一的解決方案可以簡單地連接示波器和協議分析儀以同時評估 USB-C PHY 層和協議層。

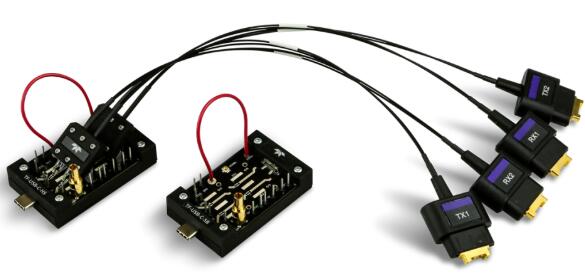

力科TF-USB-C-HS 高速測試卡夾具和 TF-USB-C-SB 邊帶測試卡夾具提供了一種簡單而透明的方法，可以同時將信號連接到示波器和協議練習器/分析儀，測試卡夾具取代了被測系統中的標準 USB Type-C 線纜，使用戶能夠在被測設備 (DUT) 和另一個主機/設備之間，或在 DUT 和協議練習器/分析器之間傳輸數據時，探測活動鏈路的所有高速數據和邊帶信號，示波器（如力科Wavemaster 8 Zi-B）可以采集、觸發和解碼電信號，而協議分析儀（如力科Voyager M4X 或 M310e 協議練習器/分析儀）同時評估協議通信。

TF-USB-C-HS 高速測試卡夾具和 TF-USB-C-SB 邊帶測試卡夾具可以支持 USB 3.2、USB4、Thunderbolt 3、Thunderbolt 4、DisplayPort 1.4 和 DisplayPort 2.0 over USB-C 的鏈路故障調試。
