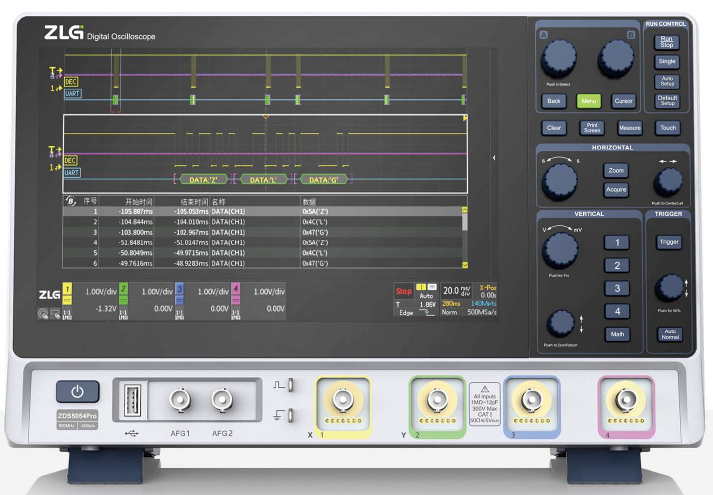

ZDS5054pro專業分析型示波器擁有強大的波形捕獲、數據挖掘能力，結合電源分析、環路分析、時序分析等全面的智能分析功能，廣泛運用于汽車電子、醫療器械、軌道交通等專業領域。樣機已備好，歡迎來體驗！

產品定位

1、波形捕獲

·500MHz帶寬

·1Mwfms/s波形刷新率

·512Mpts存儲深度

2、數據挖掘能力

·模板觸發

·參數測量

·波形搜索

·分段存儲

·FIR濾波器

功能特點

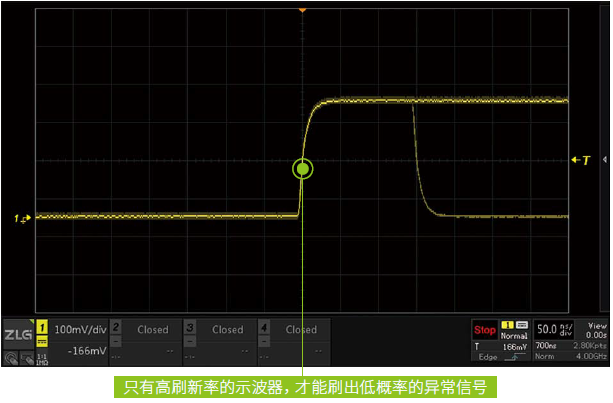

1、100萬次/秒波形刷新率，快速發現異常信號

示波器波形刷新率越高，死區時間就越短，可以更快發現偶發性的異常信號。示波器突破100萬次/秒波形刷新率，讓工程師快速發現異常信號。

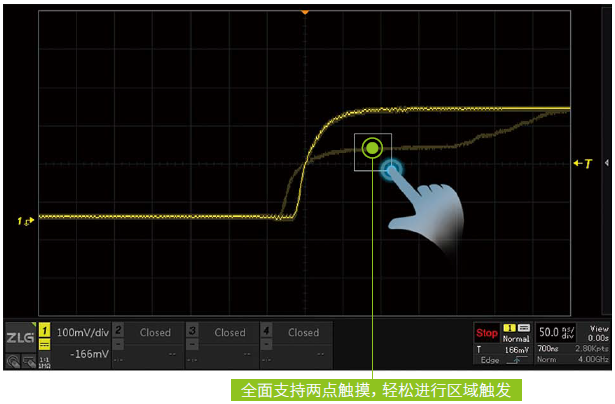

2、豐富的觸發方式，靈活捕獲信號

配置13種基本觸發，33種協議觸發，創新的模板觸發，幫助工程師采用靈活地捕獲所需信號。

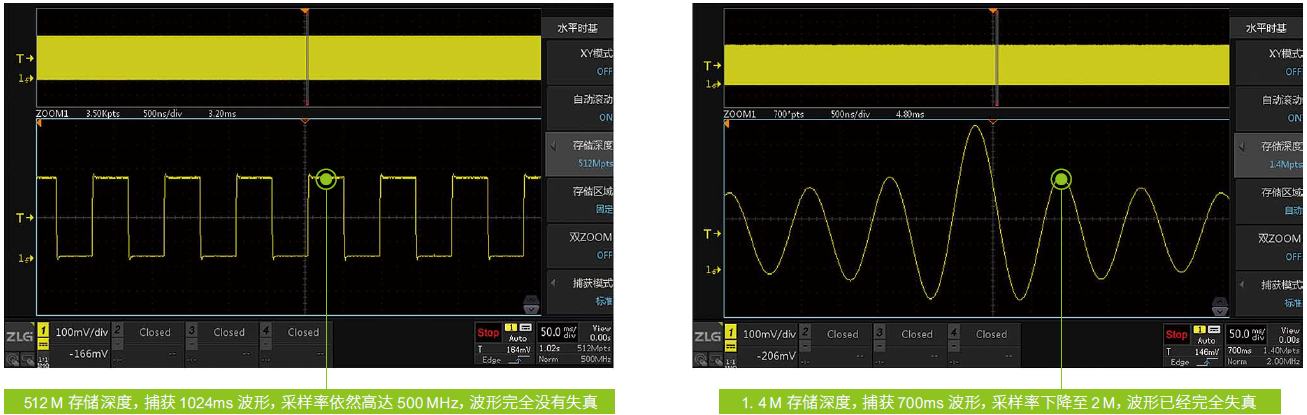

3、512Mpts存儲深度，捕獲長時間波形不失真

存儲深度=采樣率×采樣時間

如果存儲深度不足，高采樣率的情況下只能捕獲一小段波形，ZDS5054pro標配512M超大存儲深度，捕獲1024ms波形的情況下，依舊可以保持100M/s采樣率。

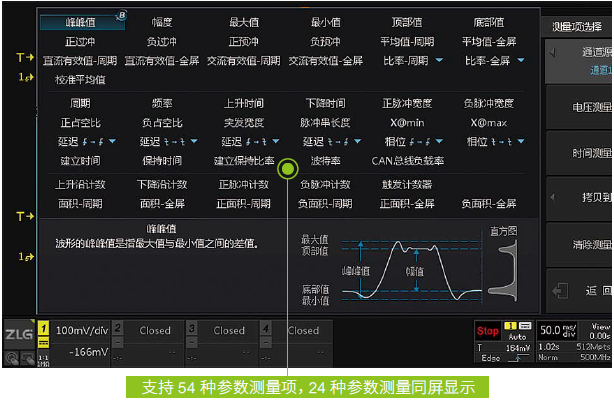

4、參數測量，快速判斷異常

支持54種參數的全屏測量統計，通過FPGA并行計算全部波形的最大值，最小值，平均值，標準差，最多可同時顯示24種參數，計算全程僅需1秒鐘。

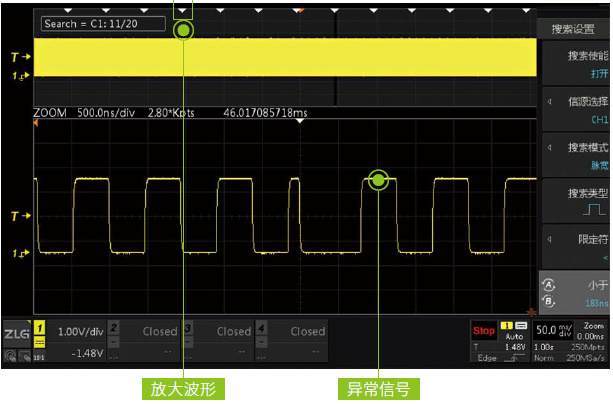

5、波形搜索，快速定位異常

支持邊沿、脈寬、欠幅、上升/下降時間，周期/頻率等多種搜索條件，基于全硬件加速搜索算法，僅需1秒即可從海量波形中快速定位符合搜索條件的波形，自動標記使異常信號一覽無余。

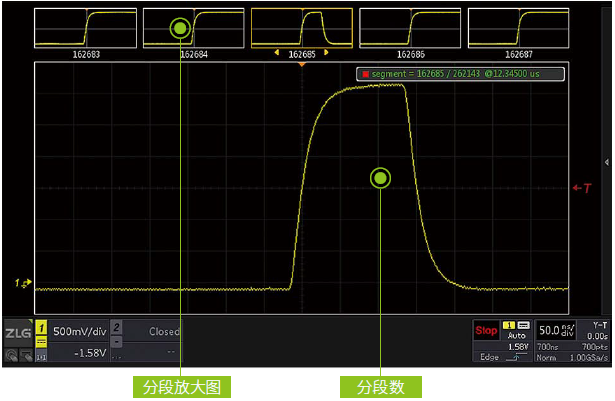

6、分段存儲，26萬幀歷史波形記錄

對于偶發信號的波形統計分析，過去需要工程師躥守在示波前進行手動測試。分段存儲功能可對觸發的特定波形進行存儲、回放，波形幀數最高可達26萬幀，徹底解放工程師的工作。

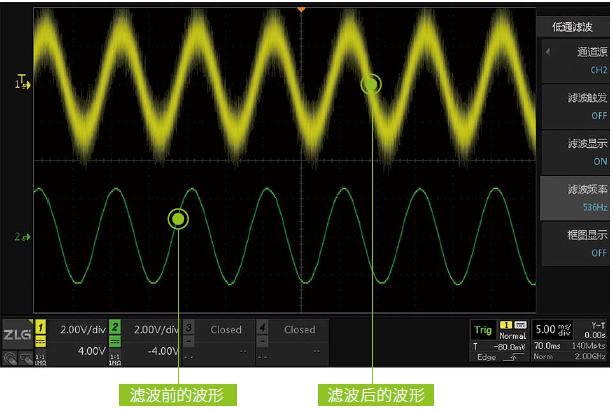

7、FIR硬件實時濾波器

ZDS5000示波器內置FIR硬件實時濾波器，可在10Hz-200MHz范圍內任意調節示波器帶寬，精準過濾特定頻點的噪聲與干擾信號，只呈現有效信號。

開售福利

1、免費樣機試用
