在供電系統和用電設備之間始終存在矛盾：用電設備要求不中斷、無瞬變、純正弦波的交流供電和無脈動、無瞬變的直流供電；而供電系統則期望用電設備是恒定的負載，不應該由于負載的波動導致電壓波形畸變。對于普通的小家電來說，在供電系統的波動影響下即使是停止工作，也不會造成太大損失。但對于飛機、船舶等公共交通工具來說，電氣系統的穩定性不可輕忽。

但在實際測試工作中，行業用戶面臨著行業屬性極強，專業性要求極高，測試標準版本復雜工程量龐大的問題。舉個例子來講，航空發電機發出的是某種規格的電例如115Vac/400Hz，無法通用工頻設備，而用電設備的電壓等級既有直流又有交流，交流有三相設備也有單相設備，供電系統中由配電環節進行整流或降壓，升壓等變換。這些功率轉換裝置以及飛機上的電氣化動力系統、娛樂系統、照明系統等用電設備，均需要通過專業航空法規的認證測試，以確保飛機/船舶的運行安全。而不同機型使用的供電系統會有所不同，即使是同一個標準法規，也有版本的差別。高性能交流電源及專業軟件的測試輔助變得不可或缺。

ITECH專為飛機/船舶客戶推出的APS4000系列航空電力系統仿真軟件可搭配IT7800家族多款高性能可編程交直流電源，為機載用電設備提供2kVA-1MVA，以及16Hz~2400Hz的供電輸出。軟件覆蓋主流的飛機供電特性測試標準，如MIL-STD-704、DO160、A350、A380、GJB181B、HB20326以及MIL1399等，真實再現航空領域的多種交流和直流供電系統，包含直流270Vdc、28Vdc、單相交流115V/400Hz, 三相交流115V/400Hz，以及寬頻360Hz-800Hz。APS4000系列軟件包含四款型號，以滿足不同的測試場合。

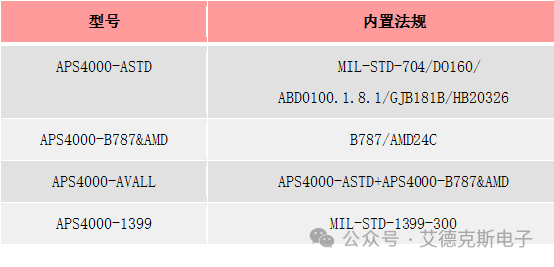

*表一 APS4000系列軟件型號*

便捷的操作界面讓用戶可以輕松選擇測試法規、版本、電壓等級、測試條目，例如諧波失真、非正常電壓瞬變等。測試項目編號與法規標準一一對應，點擊即可開啟測試，為工程師節省大量的測試編輯時間和配置時間。

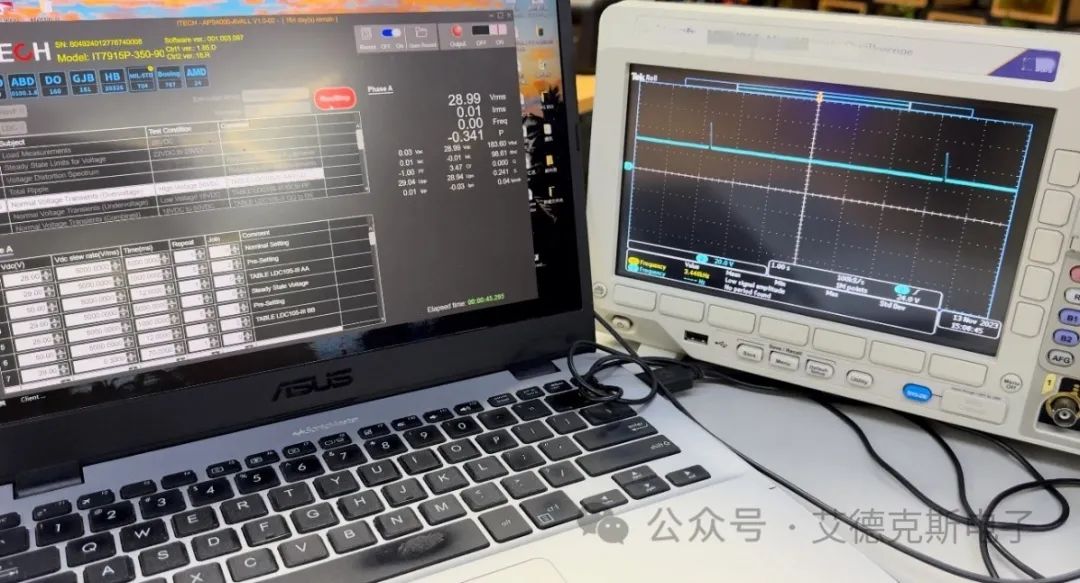

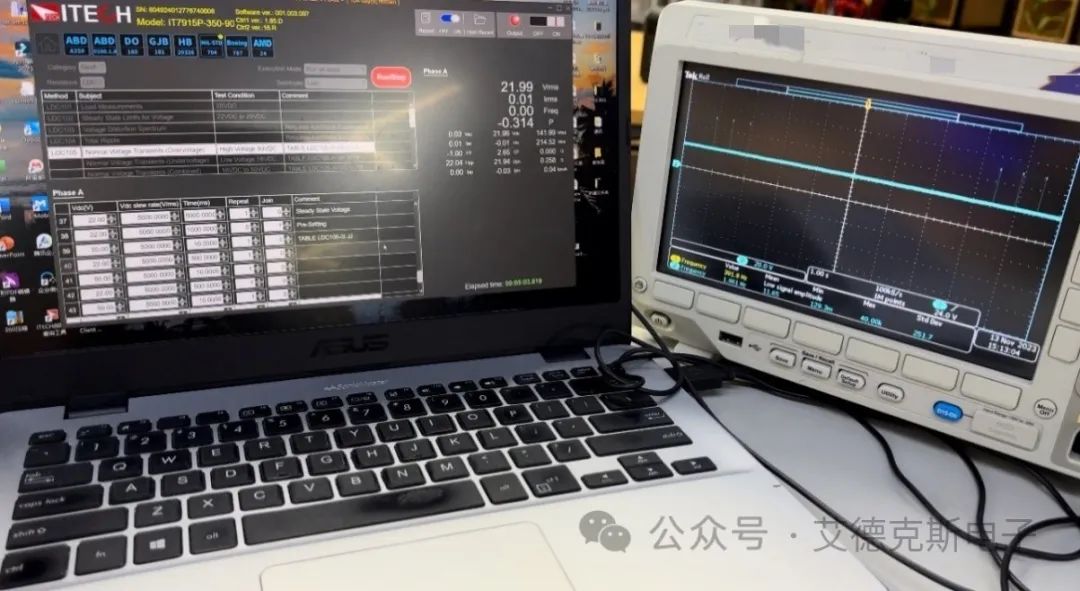

*圖一 APS4000軟件界面*

在測試過程中勾選記錄數據功能，可以實時記錄測試中的各種參數數據。測試完成后可以從軟件導出EXCEL到電腦中，方便工程師進行進一步的分析。

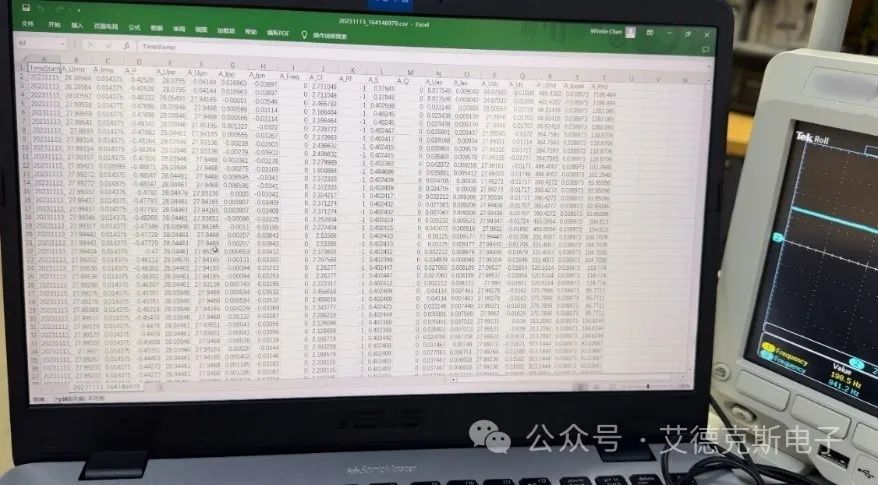

*圖二 APS4000軟件數據記錄功能*

IT7800E/IT7900E/IT7900EP系列是ITECH新一代交流電源家族新品，3U達21kVA ，可擴展至1MVA以上的大容量交直流輸出。相比于標準機型進一步提升性價比，為用戶提供了更具競爭力的大功率測試方案。全家族具有AC/DC/AC+DC/DC+AC四種輸出模式，單相/三相/反相模式自由切換且具有強大供電波形仿真功能。IT7900EP高性能電網模擬器，可以是一臺大功率交流電源，也可以作為電網模擬器和全四象限功率放大器使用，同時也是一臺回饋式的交/直流電子負載，在實驗室中可以完成更多測試。APS4000航空與船舶法規軟件可搭配交流電源家族的具體系列型號如下：

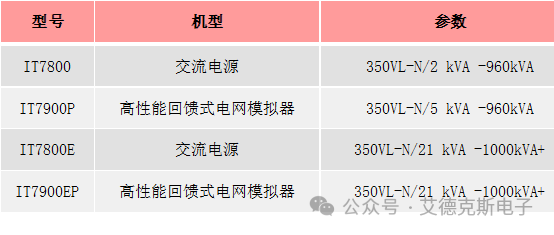

*表二 APS4000硬件型號表*

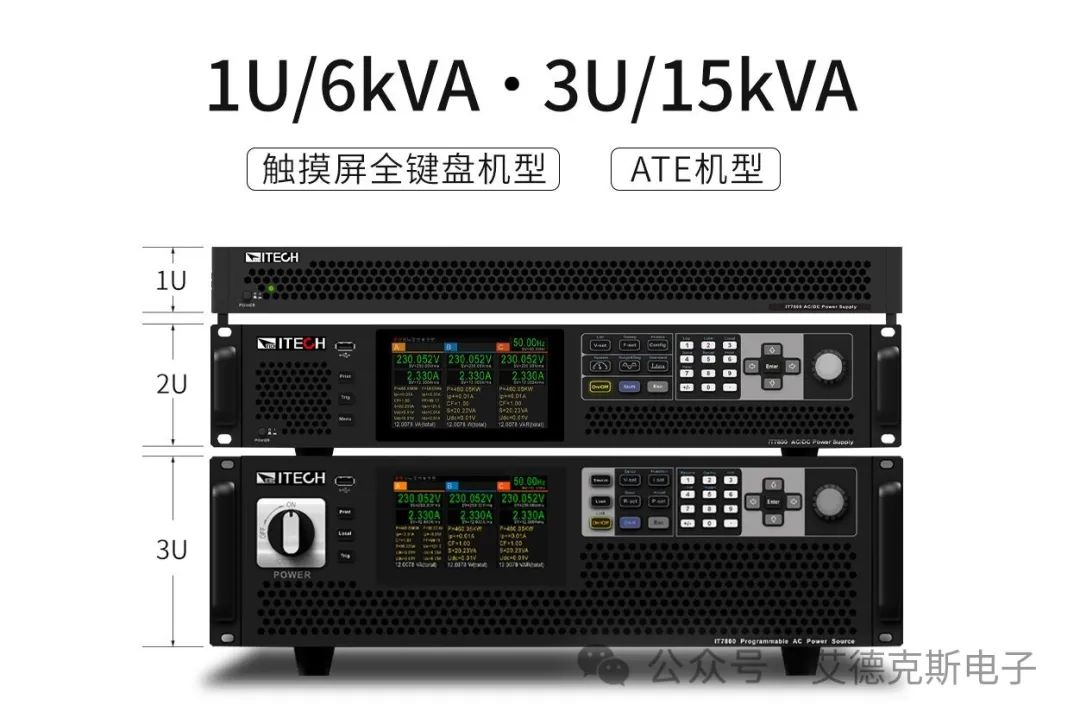

*圖三 IT7800系列機型圖*

IT7800/IT7900大功率可編程交流電源,IT8200交直流電子負載除3U機型外，新增1UATE及2U機型，可覆蓋更寬的測試需求，為中小功率測試進一步降低測試空間。
