日本安立公司Anritsu日前為其BERTWave MP2110A取樣示波器增加53Gbaud 時鐘恢復單元CRU。該CRU可以從53Gbaud PAM4光信號觸發時鐘恢復，改善了MP2110A在100G/200G/400G PAM4光模塊測試方面的表現。
安立公司指出，基于PAM4的光模塊通常沒有觸發信號，為MP2110A 增加53Gbaud CRU可以讓這款取樣示波器無需單獨的觸發時鐘裝置，從而在分析PAM4信號方面性價比更高。這款CRU可以讓測試人員基于MP2110A評估25G到400G光模塊以及光纜的物理層特性，為數據中心，4G/5G移動通信等的應用鋪平道路。
安立的BERTwave MP2110A 是一款1-，2-或者4通道的取樣示波器，內置了誤碼測試功能?；?通道的產品可以市場多通道同時測試，從而構造更加靈活的測試環境。
開發背景
隨著5G服務的全面部署對數據通信的需求不斷增加，帶來了以與早期網絡相同的低成本來構建這些快速、大容量網絡的需求。支持這些100G至400G快速大容量網絡的光模塊將輸出PAM4光信號，取代先前的NRZ信號。
另一方面，用于評估信號波形質量的采樣示波器需要與數據信號同步的單獨觸發時鐘信號，但是輸出PAM4信號的光模塊通常沒有觸發信號。在這種情況下，使用時鐘恢復從數據信號中生成觸發信號。但是，使用時鐘恢復會產生較高成本的問題。為了解決此問題并幫助降低開發和制造成本，安立公司在先前的26 Gbaud選件中增加了該53 Gbaud CRU選件，以安裝在MP2110A采樣示波器中。
產品概要

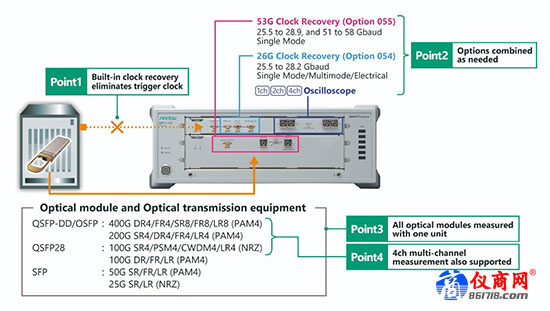

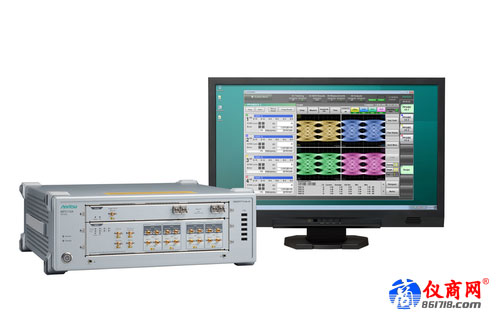

一體化BERTWave MP2110A平臺由用于評估光信號波形的采樣示波器和用于測量誤碼率(BER)的BERT組成。添加此新選件將完成對所有當前IEEE標準的一體化支持，從而無需觸發時鐘即可評估所有類型的PAM4光模塊。此外，通過選擇4通道示波器一次即可測量多個通道，可以提高生產吞吐量，從而有助于以最佳成本配置滿足現場要求的靈活測試系統。
BERTWave? MP2110A 功能特點：
- 內置1/2/4通道采樣示波器BERT選項的選擇
- 世界一流的采樣示波器電平靈敏度，可分析范圍從26G NRZ到53G PAM4的光信號，并內置CRU選項
- 與昂貴的研發型號具有相同的波形質量和高靈敏度的BERT，并內置時鐘恢復功能
- 使用內置PC進行快速，可靠的測量
目標市場
光模和光傳輸設備制造商
應用案例
數據中心，核心/城域網，4G / 5G移動回傳，5G移動前傳使用的25G至400G光模塊和設備組件(例如光纜)的物理層性能評估
- 傳輸路徑: 以太網, eCPRI/RoE, CPRI, SDH/SONET, OTN, InfiniBand, Fibre Channel
- 光模塊: CFP2/4/8, SFP28, SFP56, QSFP28, QSFP56, OSFP, QSFP-DD
- 線纜: Active Optical Cables (AOC),Direct Attach Cables (DAC)
- 器件: TOSA，ROSA，高速光引擎，PHY，驅動器IC
