為了實現中國標準動車組具有更好的兼容性目標，其中各部分直流輔助供電系統在復雜應用條件下的高可靠性非常關鍵。這就需要在研發設計該項目時對直流輔助供電部分做到未雨綢繆，防微杜漸。將來可能由不同廠家生產的設備直接通過標準化接口互聯配合工作。

直流供電輸入條件、負載狀況的復雜性等對構建直流輔助供電系統的核心電源模塊在高可靠性、抗干擾能力等方面提出更高要求。提前選擇適用范圍廣，帶容性負載能力強的電源模塊可以確保客戶在設計階段就將潛在的負載兼容性問題排除在外，進一步提高產品可靠性并降低運行維護成本。

TDK-Lambda推出的鐵路專用CN-A系列DC-DC模塊電源憑借強壯的拓?fù)浣Y(jié)構、嚴苛的元器件選型和幾十年批量化生產模塊電源的工藝積累，在軌道交通行業獲得越來越多的應用。

下面我們通過軌道交通行業部分故障應用案例，管中窺豹簡單分析CN-A系列模塊電源與某競爭對手產品間的區別。

故障描述：

某信息技術設備由機架、電源子板、信號處理負載板構成。其中電源子板和負載板通過連接器和供電線纜互聯。因為設備信號有擴容需求，所以客戶工程師選擇在設備機架內部增加一排負載板，新增的負載板同樣由原始的電源子板供電。

故障現象是整體設備關機后重新啟動困難，有時需反復啟動多次才能正常工作。若去掉部分負載板，啟動完畢后再插入新增的負載板，設備工作正常。

分析上述故障，初步懷疑是供電子板帶容性負載能力弱導致。為了降低負載板輸入端供電紋波并提高其抗干擾性能，一般都會選擇在負載板供電入口處就近布置大小不等的去耦電容。當數量眾多的負載板由同一塊電源板供電時，相互疊加的容性負載對電源的輸出帶載能力提出較高要求。為了驗證上述猜測，我們拆下所有負載板，直接將供電子板輸出連接至電子負載和電容負載。測試結果表明該供電模塊單接電子負載時，不能在CC模式下完成啟動，只能在CR模式下啟動輸出。輸出端并聯560uF電解電容后，無論在何種負載模式下均無法順利建立輸出且電源模塊發出嘯叫聲。

解決對策：

更換帶容性負載能力更強的供電子板內部模塊。當供電子板更新為同功率的CN-A系列后，供電輸出可滿足輸出帶30000uF大電容負載要求。安裝上全部負載板后高低溫條件下反復啟動多次均滿足實際要求。

下面通過與競爭對手產品實測數據對比來進一步驗證CN-A系列在復雜應用下的表現。

一、模塊電源輸出帶30000uF容性負載啟動特性對比

二、模塊電源輸入抗干擾能力對比

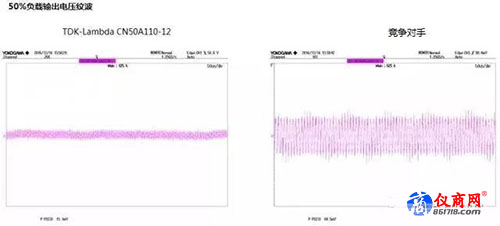

三、模塊電源輸出紋波電壓對比

四、模塊電源特性對比小結

TDK-Lambda作為一家有著數十年以上行業經驗的專業電源供應商，在本土市場設有工廠、研發中心和廣泛的銷售和技術支持服務網絡。除了提供上述高標準的電源模塊之外，還提供軌道交通行業整體電源系統解決方案。
