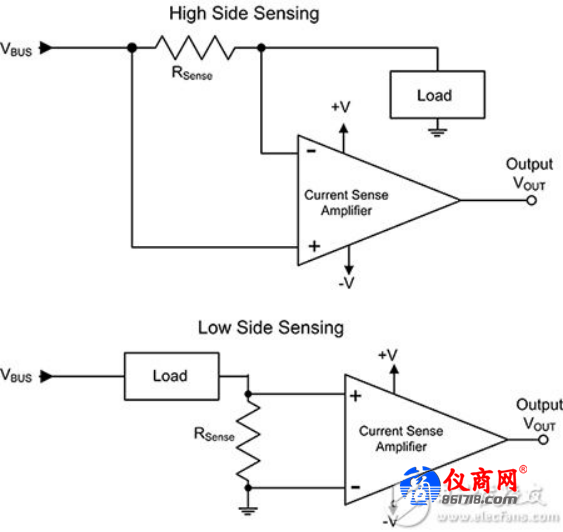

圖 3：高壓側檢測將分流器 (RSENSE) 置于電壓源和負載之間，而低壓側檢測將其置于負載和接地之間。（圖片來源：Digi-Key Electronics）

低壓側連接的缺點是它將負載提升到地電壓以上。當電流值變化時，流過分流電阻器的電流會提升或降低系統基準電平。這可能導致控制回路出現問題。此外，這種電路配置無法檢測到分流電阻器周?chē)碾妷嚎偩€(xiàn)的接地短路。

高壓側拓?fù)涞膬?yōu)點是負載和系統基準電壓固定在地電壓，與監控的電流無關，并且可以輕松檢測到總線接地短路的情況。

缺點是，測量電路的輸入端存在一個接近總線電壓的共模電壓。除了加壓于電流檢測放大器之外，在某些應用中，還可能要求下移 CSA 輸出電平至接近系統基準電平。

與高壓側檢測相關的問題促使業界開發了很多 CSA 系列產品。INA180 和 INA210 都是新型 CSA，可以處理 -3 至 26 V 的共模電壓，無論電源電壓是多少。它們適合電機控制、電池監控和電源管理等等應用?？偩€(xiàn)電壓較高的應用可以使用其他提供高達 80 V 輸入共模電壓范圍的 CSA。對于更高的電壓，CSA 需要使用外部元件來將放大器與共模電壓隔離，或者使用隔離放大器。

選擇檢測電阻值

檢測電阻值應保證在預期總線電流范圍內，電阻上的電壓降遠高于 CSA 電壓失調和任何加性垂直噪聲。檢測電阻的額定功率將由最大總線電流和最大電壓降決定。

舉個例子，12 V 總線預計承載最大 2 A 電流。若使用 INA210 CSA，分流器兩端的電壓降應大于最大失調電壓 35 μV。

共模抑制比在 105 到 140 dB 的范圍內。使用較低值 (105 dB)，12 V 總線電位（共模電壓）將被衰減至約 67 μV。它乘以放大器的增益后，將顯示為 CSA 輸出端的失調電壓。此共模殘留失調不是待測電流引起的，而且這種情況下的殘留不會造成問題，因?yàn)樗∮跍y(cè)量值的 1％。

檢測電阻值的選擇必須確保電壓降遠大于失調電壓。對于 INA210（增益為 200）輸出端的 2 V 單極性擺幅，輸入應為 10 mV。這顯著大于上述輸入電壓失調或共模殘留。在標稱最大電流 2 A 時，檢測電阻值應為 5 mΩ。分流器的額定功率至少應為標稱預期最大功耗 20 mW 的兩倍。前述 Ohmite

MCS3264R010FEZR 的額定功率為 2 W，因此可以使用。

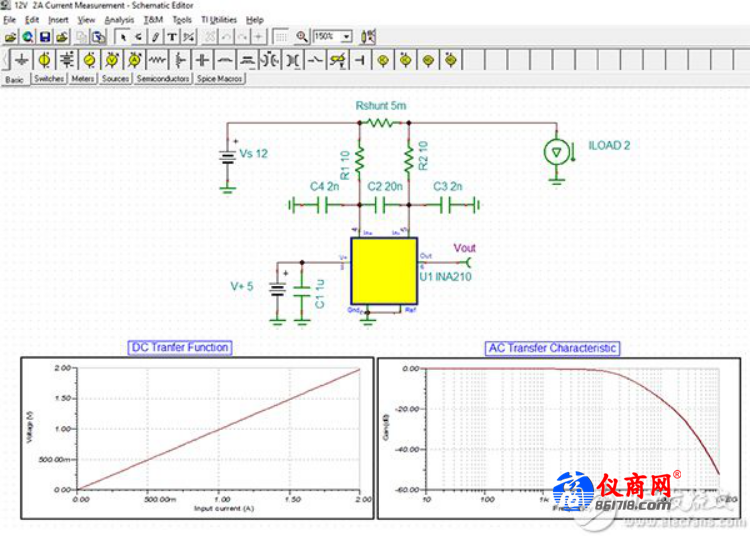

利用 Texas Instruments TINA-TI 程序仿真此配置，我們可以看到電路的直流和交流傳輸特性（圖 4）。直流傳輸特性顯示出線性響應，斜率為 1 V/A。對于 2 A 最大電流，它將產生 2 V 輸出。交流響應的帶寬為 20 kHz。

圖 4：Texas Instruments TINA-TI 電路仿真，使用 5 mΩ 分流器，顯示出斜率為 1 V/A 的線性直流傳輸特性。（圖片來源：Digi-Key Electronics）

總結

電流檢測放大器專門設計用于根據串聯分流電阻器上的電壓降來測量總線電流，特別適合于存在高共模電壓情況下的高壓側測量。這些放大器易于選擇，如果使用得當，它們可以出色地完成電子系統中的電源測量、監視和控制任務。
