在便攜式、物聯網和汽車設備及系統中，線路或電池供電的電子設備需要通過監控電源電流來控制配電，因此電源完整性和控制功能至關重要。電流檢測是延長電池壽命、防止過流情況、監控接地故障和優化電源控制的關鍵。問題是需要在高共模電壓下進行精確測量。

電流檢測放大器 (CSA) 或分流監控器是專為執行此類關鍵測量而設計的差分放大器 IC。電流測量的基本原理是將串聯分流電阻器用作電流傳感器，然后計算其上的電壓降。這些分流器和相關電流檢測放大器的選擇與放置對于正確配電和高效率運行至關重要。

本文將說明如何根據精度要求和成本來選擇分流器和電流檢測放大器。

電阻器電流檢測

測量電流的最簡單方法是插入一個小電阻器（也稱為分流器）與待測電流串聯。測量電流檢測電阻兩端的電壓，然后根據已知電阻值，利用歐姆定律計算電流。該方法具有簡單、低成本和線性的優點。
電流檢測電阻的選擇必須關注電阻器精度、電阻溫度系數 (TCR) 和額定功率。對于給定電流值，電阻值決定電阻兩端的電壓降。它還決定檢測電阻的功耗。一般而言，檢測電阻值遠小于 1 Ω。市場上有專用電阻器用于這種應用。這些電阻器采用板、箔或膜形式的金屬元件，或采用沉積的薄膜或厚膜混合元件。
金屬表面貼裝分流電阻器的示例之一是 Ohmite MCS3264R005FEZR 電流檢測電阻（圖 1）。該表面貼裝器件 (SMD) 是一款雙端子、5 mΩ 電阻器，額定功率為 2 W，TCR 為 50 ppm/°C。

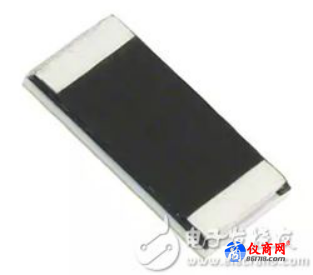

圖 1：Ohmite MCS3264R005FEZR 是一款金屬表面貼裝 5 mΩ 分流電阻器。（圖片來源：Ohmite）
分流電阻器也有四端子（開爾文）配置。在開爾文連接中，電流供應給一對源連接端子。另外兩個檢測連接（電壓引線）緊鄰分流電阻。電壓引線的放置避免了與源極引線或觸頭相關的電壓降。幾乎沒有電流流向測量?jī)x表，因此檢測引線中的電壓降可忽略不計。Ohmite FC4TR050FER 是一款 50 mΩ、四端子金屬箔分流器。

應當注意，由于電阻溫度系數的存在，檢測電阻的值會隨溫度變化而變化。選擇低 TCR 的電阻器，使用高額定功率的電阻器，或采用散熱器，都是降低溫度對電阻影響的辦法。

電流檢測放大器

電流檢測放大器是一種特殊用途集成電路差分放大器，設計用于檢測分流器上產生的電壓，并輸出與被測電流成比例的電壓。電流檢測電阻兩端的電壓通常在 1 到 100 mV 范圍內，但可能取決于標稱總線電壓電位。CSA 設計有高共模抑制比 (CMRR)，以消除輸出中的總線電壓。這些器件能夠處理超過其自身電源電壓的共模電壓。

圖 2 是電流檢測放大器的簡化示意圖，顯示了一個具有反向和非反向輸入以及單路輸出的典型差分放大器。

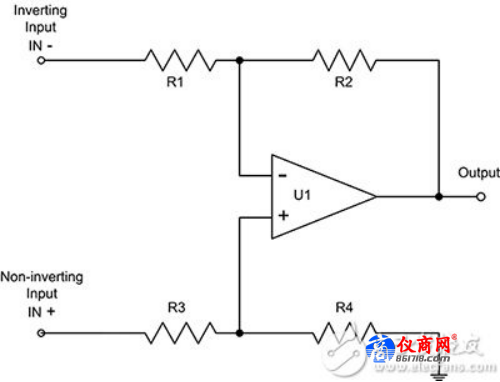

圖 2：典型電流檢測放大器的簡化示意圖。增益由電阻器 R2 對 R1 和 R4 對 R3 的比值設置。（圖片來源：Digi-Key Electronics）

電阻值設置 CSA 的增益。該結構是對稱的，R1 = R3，R2 = R4。增益由 R2 對 R1 和 R4 對 R3 的比值確定。在典型 CSA 實施中，例如 Texas Instruments 的高性能 INA210CIDCKR，R2 和 R4 為 1 MΩ，R1 和 R3 為 5 kΩ，故增益為 200 V/V。此版本放大器的增益精度為 0.5％。該 IC 的額定電源電壓為 2.7 至 26 V，但最大共模輸入電壓為 -3 至 26 V，與電源電壓無關。這是 CSA 的關鍵區別性特征。輸入失調電壓僅為 35 μV，CMRR 典型值為 140 dB。

根據具體應用，Texas Instruments INA180B3IDBVR 可能是更經濟的 CSA 選擇。該 CSA 具有相同的共模輸入電壓范圍，且可提供 20、50、100 和 200 V/V 的增益。增益精度為 1％，CMRR 為 100 dB，輸入失調電壓為 100 μV。

電流檢測配置

電流檢測拓?fù)溆袃煞N：高壓側檢測和低壓側檢測。高壓側配置將檢測電阻放在電壓源和負載之間，而低壓側檢測將分流器放在負載和接地之間（圖 3）。
