用示波器捕捉了一個未知信號，波形卻在不斷抖動，以致眼花繚亂不知所措？如何能讓波形乖乖聽話穩定下來，該調檔位還是換觸發？別急，3個步驟教你穩定觸發。

1、Auto確定波形的外貌

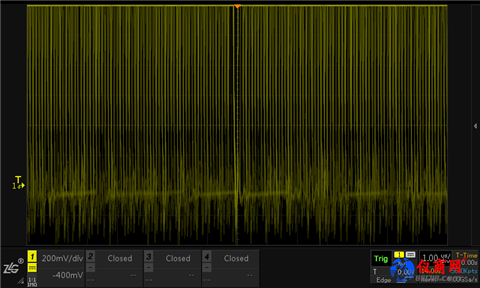

圖1 接入波形

把信號接進示波器后我們對它還一無所知，所以第1步是要先用Auto功能，將波形捕捉下來。如圖2，Auto功能會根據信號的幅值，自動確定垂直檔位，把波形都包含進顯示屏內，并把觸發閾值設置在中間，這樣，我們就對波形有了第一印象：波形幅值有多大。

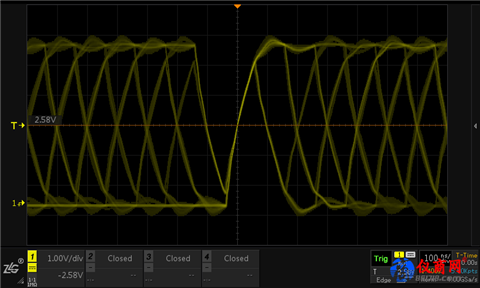

圖2 Auto自動捕捉

現在，我們能確定的有：波形幅值，垂直檔位。

2、Stop了解波形特征

波形垂直方向的幅值特征確定了以后，接下來我們要確定水平方向的，也就是時間特征。對此我們需要進行兩個操作，1）稍微增大時基；2）點擊示波器面板中的【Run/Stop】將波形停止下來。

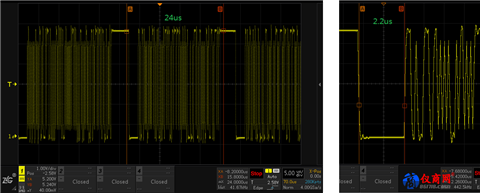

圖3 Stop分析波形特征

如圖3這是一組連續發送的信號，每段長約24us。放大后觀察，每段頭部有大約2.2us的低電平，方波不平坦，但毛刺不高。持續2.2us低電平是個很好的觸發點，至此，我們更深入的了解這個信號，現在我們可以確定：信號周期，時基檔位，信號干擾（毛刺，過沖等），可觸發的特征。

3、調整閾值和觸發模式準確捕捉

有了上面2個步驟的鋪墊，第3步的設置就變得水到渠成了。我們選用脈寬觸發->低電平，因?yàn)檫@個波形的毛刺干擾不大，所以觸發閾值保持不變。點擊示波器面板中的【Run/Stop】使示波器重新開始采集，如圖4，波形已經穩定下來，可以做進一步的分析了。

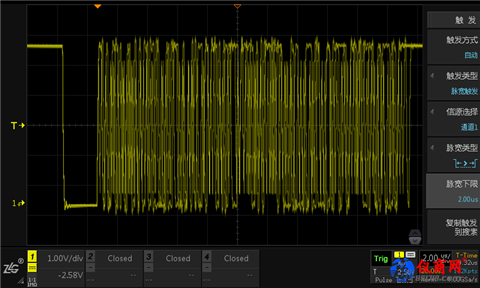

圖4 穩定觸發

ZDS4000示波器擁有豐富的觸發方式，可以針對不同的場景進行觸發。而對于未知的信號，關鍵就是要掌握波形的特征。只要牢記穩定觸發3步驟，一步一步確定波形特征，再“調皮”的波形也能找到合適的方式穩定觸發，面對未知不再迷惘。(本文由致遠電子供稿）
