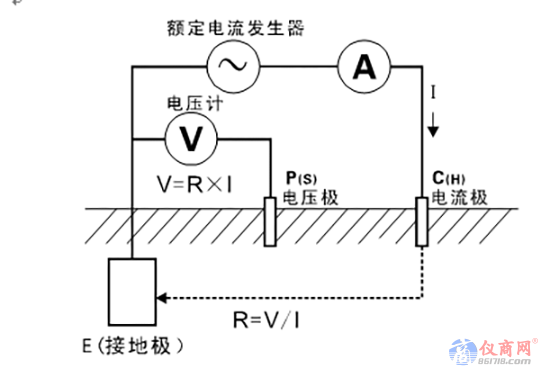

三線法四線法測量接地電阻值測量采用額定電流變極法（適合準確測量單點接地系統），即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R=V/I計算接地電阻值R。為了保證測試的精度，采用4線法，增加ES輔助地極，實際測試時ES與E夾在接地體的同一點上。

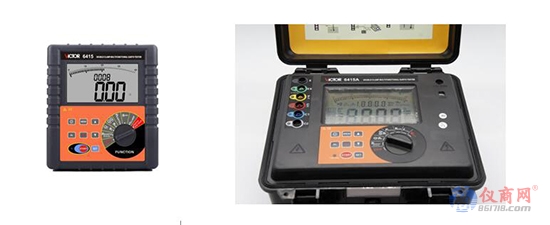

3．雙鉗法（推薦型號VICTOR6415系列）

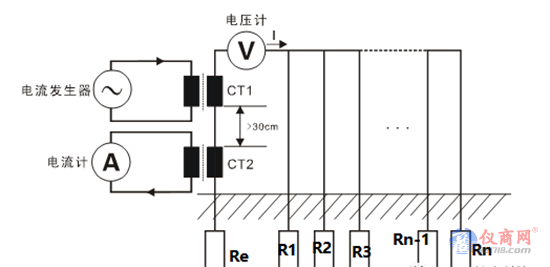

雙鉗法測量接地電阻值（適用于多獨立點并聯接地系統不打輔助地樁測量），通過激勵鉗CT1產生一個交流電動勢V，在交流電動勢V的作用下在回路中產生電流I，再通過CT2檢測到反饋的電流I，并根據公式R=V/I計算出電阻值，圖中R=Re+R1//R2//R3//…Rn-1//Rn，當R1//R2//R3//…Rn-1//Rn(多個接地點并聯后的阻值)遠小于R，有R≈Re。

五、VICTOR4105A使用方法

1．電池電壓檢查

開機后，若顯示屏沒顯示電池符號，則表示目前電力充足，若顯示屏閃爍或出現電池標志時，跟換電池。

2．測試線連接

測量前請確保測試導線插頭已完全插入測試端。若連接不緊密將導致測量結果出現誤差。
