3-2 簡易接地電阻測量法

此測量方法是為無法打輔助接地棒打場合所設定的便利的測試法。再此測量法中，用一個現有接地阻抗很小的接地電極，如金屬水管、商用電力系統共同接地或建筑物的接地端點等來替代輔助接地棒C及P，請使用簡易測試導線。

1） 測試導線的連接

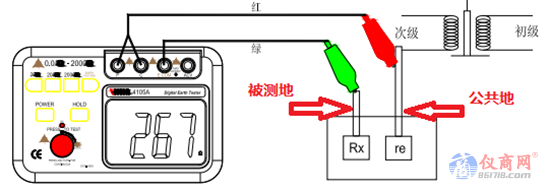

請照下圖方式接線

注：若不是使用本儀器所附簡易測試導線時，請將C端子合P端子短路

六、VICTOR6410單鉗接地電阻使用方法

開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。

此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。

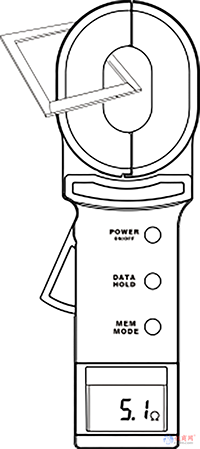

用戶認為有必要，可以如右圖所示，用隨機的測試環檢驗一下。

其顯示值應該與測試環上的標稱值一致（5.1Ω）。

（用戶不確定儀表是否正常工作時，也可使用此方法作為參考判斷。）

測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。

如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。

6.1．機房、發射塔接地電阻的測量

機房、發射塔接地通常構成二點接地系統，如下圖。

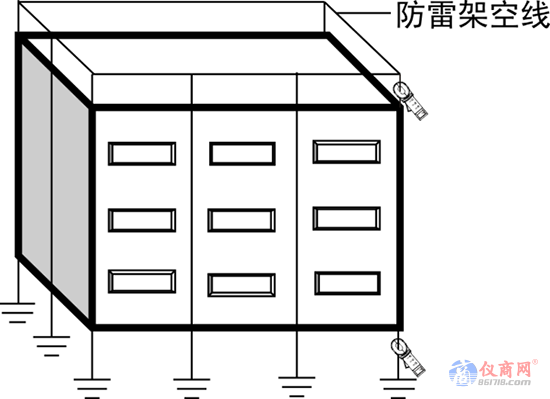

6.2建筑物防雷接地系統的應用
