我們通常所討論的音頻測量概念基本都與信號的時域和頻域表述有關，任何信號都可以通過時域和頻域兩種形式來表現。

一、時域與頻域定義

時域（time domain）：描述信號與時間的關系，一個信號的時域波形可以表述為信號隨時間變化的曲線。在研究時域信號時，通常用示波器將其轉換為時域波形。

頻域（frequency domain）：指信號隨頻率變化的曲線，常用頻譜分析儀將實際信號轉換為頻域下的頻譜，頻譜可以顯示信號分布在哪些頻率及其所占比例。

信號可以通過數學運算在時域與頻域之間轉換。例如傅里葉變換可以將一個時域信號轉換為在不同頻率下對應的振幅及相位，其頻譜就是時域信號在頻域下的表現，而反傅里葉變換則可以將頻譜再轉換回時域信號。

二、正弦信號的時域與頻域顯示

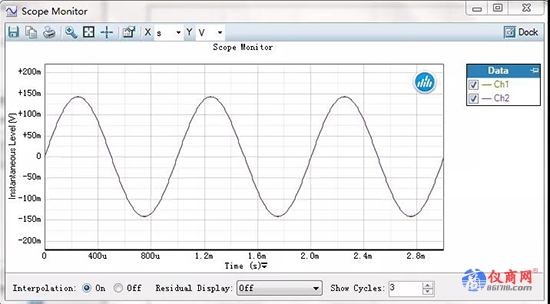

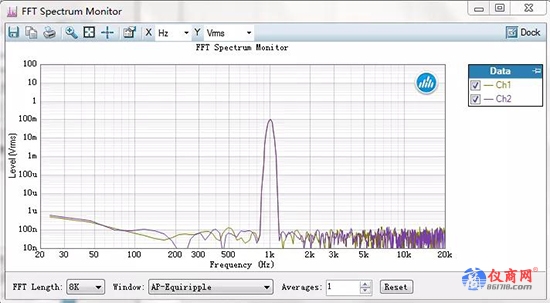

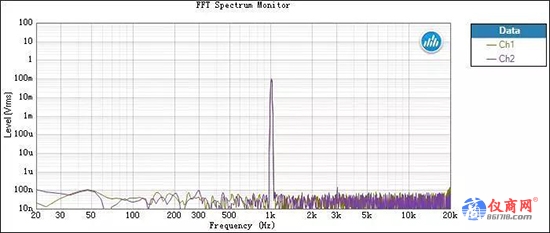

大多數電子技術人員對正弦波的時域表現很熟悉，正弦波的特性就是它的所有能量都集中在一個頻率上。所以正弦波在頻域上表現為基頻處的一根垂直線。

三、方波信號的時域與頻域顯示

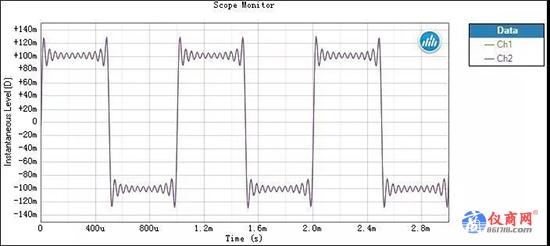

方波在時域上也有類似的波形表現，如上圖所示。方波可以通過數學方法表示，它包含基頻正弦波和所有同相位的奇次諧波，奇次諧波的幅度隨著諧波次數的提高而按比例遞減。所以，三次諧波的幅度是基波幅度的1/3，五次諧波的幅度是基波幅度的1/5，以此類推。

通常任何重復性信號都可以分解成基頻正弦波及其諧波，各次諧波均具有特定的幅度和相位。

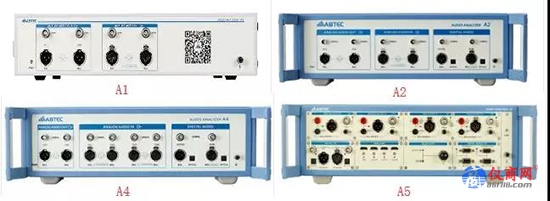

ABTEC Ax系列音頻分析儀除了提供音頻測試項目外，還具有示波器與頻譜分析儀功能，能實時監測待測品輸出信號的波形和頻譜，方便測試工程師實時掌握待測品狀態！
