示波器的探頭按是否需要供電可以分為無源探頭和有源探頭。那實際測試中是選擇無源探頭還是有源探頭呢？

對于中低頻 (小于 600 MHz) 測量來說，

無源高阻抗探頭是很好的選擇。這些探頭堅固耐用且價格經濟，具有寬動態范圍（大于 300 V）和高輸入阻抗，從而和示波器的輸入阻抗相匹配。不過，和低阻抗（z0）無源探頭或有源探頭相比，無源探頭具有更高的電容負載，而且?guī)捿^低?？傊?，對于絕大多數模擬或數字電路的通用調式和故障診斷來說，高阻抗無源探頭都是一個極好的選擇。

對于在寬頻范圍上 (大于 600 MHz) 需要進行精確測量的高頻應用來說，

最好選用有源探頭。有源探頭比無源探頭價格較高，并且其輸入電壓有限，但是由于它們的電容負載顯著降低，因而能使您更精確地觀察快速信號。

在圖1-1中，我們看到的是采用600 MHz示波器(Keysight DSO 9064A) 測量具有500 ps上升時間信號的屏幕快照。

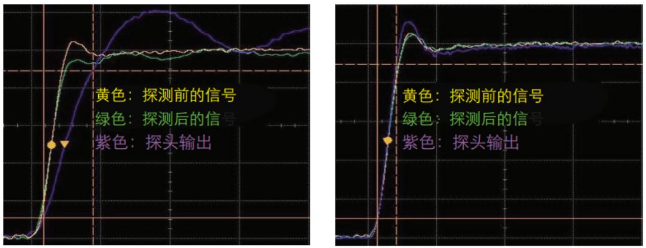

圖 1-1

用無源探頭和有源探頭測量具有600 ps 上升時間的信號

左圖是使用Keysight N2873A 500 MHz無源探頭測量此信號的圖像。

右圖是使用Keysight N2796A 2 GHz單端有源探頭測量同一信號的圖像。

兩個圖中的黃色跡線均是信號在探測之前的曲線。

綠色跡線是探測后的信號曲線，它與探頭的輸入相同。

紫色跡線顯示的是測得信號，也可以稱為探頭輸出。

Keysight N2873A 500-MHz 無源探頭，采用 15-cm 鱷魚夾接地線：

加載信號后，現在具有 740 ps 上升沿

探頭輸出包含諧振，上升沿測量為1.4 ns

無源探頭在加載信號時會混入自身的電阻、電感和電容（綠色跡線）?；蛟S您希望示波器探頭不要影響被測件 (DUT) 的信號。不過，在本例中，無源探頭對被測件確實有影響。

被探測的信號其上升時間由原來預期的 600 ps 變?yōu)?4 ns，部分原因是由于探頭的輸入阻抗，另外還因?yàn)樵跍y(cè)量583 MHz信號 (0.35/600 ps=583 MHz) 時，探頭的帶寬只有 500 MHz。

無源探頭的電感和電容效應還會造成探頭輸出的過沖和波動。一些設計人員對這個數量的測量誤差并不在意，但對某些設計人員來說，這個數量的測量誤差是無法接受的。

Keysight N2796A 2 GHz 有源探頭，采用1.8 cm 接地線：

信號未受探頭影響，仍有 630 ps 邊沿

探頭輸出和信號相匹配，并測得邊沿為 555 ps

我們看到，在將有源探頭 (例如 Keysight N2796A 2 GHz 有源探頭) 連接到被測件時，該信號幾乎未受影響。信號特征在探測后 (綠色跡線) 和探測前 (N2796A 2GHz 跡線) 幾乎完全相同。

此外，信號的上升時間也未受探頭的影響，始終保持在555 ps。另外，有源探頭的輸出 (綠色跡線) 也和探測得的信號 (紫色跡線) 相匹配，測得上升時間為預期的 600 ps。N2796A有源探頭的 2 GHz 帶寬、優異的信號保真度及其低探頭負載使這一切成為可能。

根據以上測試結果，我們可以知道，對于不同應用場景的測試要求選擇不同探頭的重要性。尤其是當前測量需求對于提供更高的帶寬，更低的高頻負載和更好的可用性優化探測下一代移動技術像DDR/LPDDR, MIPI移動數據速率在2018年達到了6.4Gbps (DDR5)更是至關重要。

是德提供新型 InfiniiMax MX0023A RC 差分探頭可以提供25 GHz的帶寬和高輸入阻抗，為新興的DDR / LPDDR5、MIPI和其他標準提供高速探測能力。下一代InfiniiMax探頭將工業標準InfiniiMax II (1169B)的RC探測帶寬擴展至25 GHz，并增加了許多其他功能。
