網絡互聯設備性能的好壞對網絡的正常運行起著至關重要的作用，因此，對網絡互聯設備進行客觀、準確的性能測試變得非常重要。RFC2544是一個測試網絡互聯設備性能(交換機、防火墻等)的通用國際標準，對RFC1242中定義的性能測試參數的測試方法、結果提交做了規定。在RFC2544所定義的網絡互連設備的性能指標中，吞吐量、時延、丟包率和背靠背是網絡管理者最關心的指標。

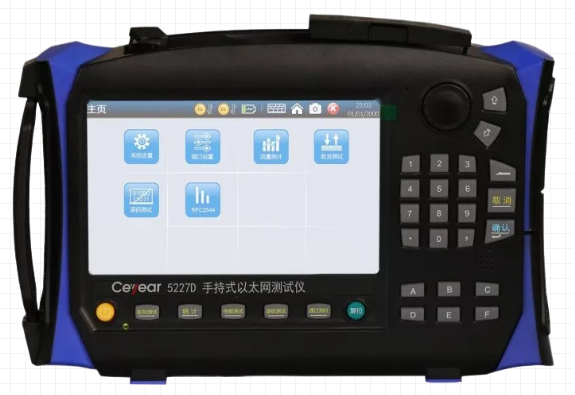

中電科儀器儀表有限公司研制生產的 Ceyear 5227D具備兩個10Mbps～10Gbps以太網測試接口，同時提供了RFC2544標準測試組件，使得一臺機子就可更加便捷完成基于RFC2544的測試。

測試參數含義：

吞吐量（Throughput）:表示被測試設備（DUT）不丟棄測試幀時所能支持的最大的發送數據包速率。它的主要作用是用來反映網絡互連設備在不丟棄數據幀的情況下所能處理的最大數據包流量。它是網絡互聯設備的一個重要性能參數。通過對網絡互聯設備在不同配置下吞吐量指標的測試，可以評估和優化相關設置，提高網絡的整體性能。

時延(Latency)：表示數據幀進入和離開網絡互聯設備之間的時間間隔。在時延測試中通常使用流量發生器來發出測試數據包，然后根據數據包的到達時間來計算時延值。時延測試要求被測設備不能丟包，因此通常時延測試需要在設備的吞吐量有效值下進行測試。

幀丟失率(LostRate)：表示被測設備在滿負荷或者超負荷下由于被測設備缺乏資源而丟棄的數據包所占應轉發數據包的比例。這里，滿負荷或超負荷是指發送速率從設備吞吐率值到線路上傳輸數據包的最高速率值。幀丟失率的計算公式為：幀丟失率=[(輸入數據幀數目-輸出數據幀數目)*100]/輸入數據幀數目。

背靠背：表示在最大的發送數據包速率的情況下，在不發生數據報文丟失的前提下，被測設備可以轉發的最大突發報文序列的長度。背靠背性能反映了網絡互聯設備對突發報文的容納能力。

測試方法：

1.在主界面點擊RFC2544圖標；

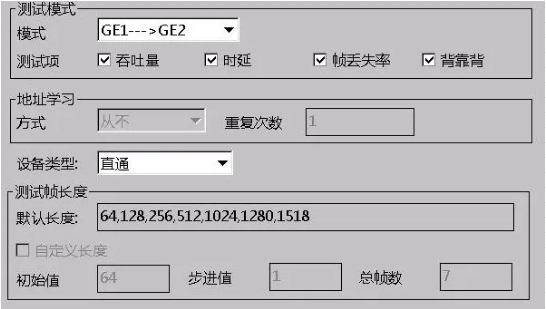

2.選擇測試使用的測試端口與測試模式方向，設定設備類型，幀長度等參數，勾選所需要的測試項（吞吐量、時延、幀丟失率、背靠背）。

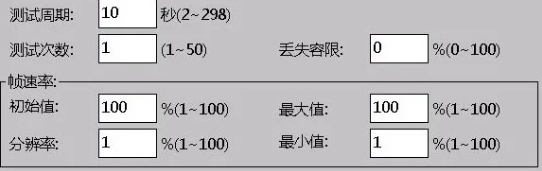

3.根據所選擇的測試項，依次進行各項測試參數(具體值可參閱RFC2544標準文檔)設定，包括測試周期、測試次數、幀速率等參數。下圖為吞吐量設置頁面。

4.全部測試參數設定完成后，點擊“應用”按鈕，保存設置參數。

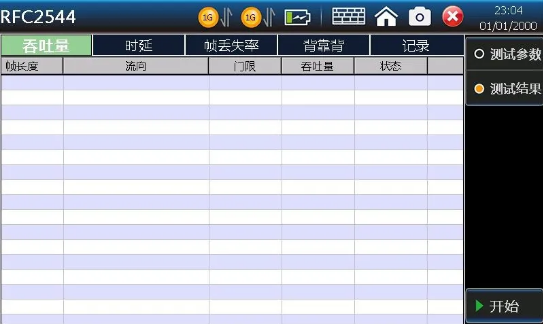

5.點擊下圖中的“測試結果”按鈕，進行結果顯示界面。選擇相應的的測試項目后，點擊右側的“開始”，進行測試。右側的“開始”也變換成“停止”，直至測試時間完成，恢復“開始”狀態。若中途要中止測試，可再次點擊停止，即可停止測試。

總結：

RFC2544測試對于了解網絡性能有重要的指導作用，理解其測試參數定義，掌握其測試方法可以更好的幫助網絡工程師進行網絡的維護和故障的排查。5227D手持式以太網測試儀由于具備雙測試端口，可以單臺機子完成其它型號儀器需要兩臺機子才能完成的RFC2544測試功能。
