探頭的分類

示波器探頭大的方面可以分為：無源探頭和有源探頭兩大類。

無源探頭

無源探頭細分：低阻電阻分壓探頭、帶補償?shù)母咦锜o源探頭(最常用的無源探頭)、高壓探頭。

低阻電阻分壓探頭：

低阻電阻分壓探頭具備較低的電容負載(<1pf)，較高的帶寬(>1.5GHz)，較低的價格，但是電阻負載非常大，一般只有 500ohm 或 1Kohm，所以只適合測試低源阻抗的電路，或只關注時間參數測試的電路。

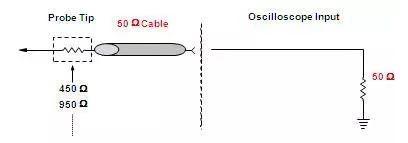

圖 6 低輸入電阻探頭結構

帶補償?shù)母咦锜o源探頭：

帶補償?shù)母咦锜o源探頭是最常用的無源探頭，一般示波器標配的探頭都是此類探頭。帶補償?shù)母咦锜o源探頭具備較高的輸入電阻(一般 1Mohm 以上)，可調的補償電容，以匹配示波器的輸入，具備較高的動態范圍，可以測試較大幅度的信號(幾十幅以上)，價格也較低。但是不知之處是輸入電容過大(一般 10pf 以上)，帶寬較低(一般 500MHz 以內)。

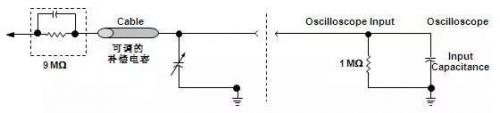

圖 7 常用的無源探頭結構

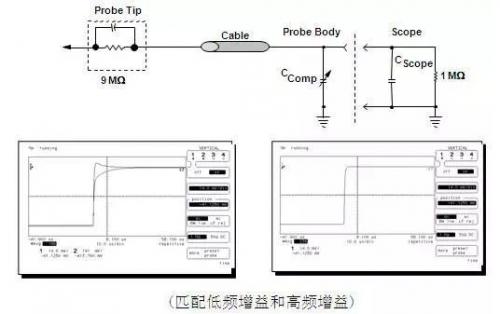

帶補償?shù)母咦锜o源探頭有一個補償電容，當接上示波器時，一般需要調整電容值（需要使用探頭自帶的小螺絲刀來調整，調整時把探頭連接到示波器補償輸出測試位置），以與示波器輸入電容匹配，以消除低頻或高頻增益。圖 8 的左邊是存在高頻或低頻增益，調整后的補償信號顯示波形如圖 8 的右邊所示。

圖 8 無源探頭的補償

高壓探頭：

高壓探頭是帶補償?shù)臒o源探頭的基礎上，增大輸入電阻，使得衰減加大(如，100:1 或 1000:1 等)。因?yàn)樾枰褂媚透邏旱脑骷?，所以高壓探頭一般物理尺寸較大。

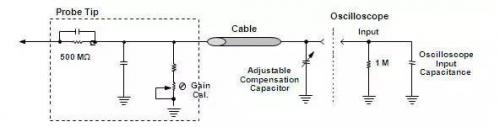

圖 9 高壓探頭的結構

有源探頭

單端有源探頭、差分探頭、電流探頭。

先來觀察一下用 600MHz 無源探頭和 1.5GHz 有源探頭，測試 1ns 上升時間階躍信號的影響。使用脈沖發生器產生一個 1ns 的階躍信號，通過測試夾具后，使用 SMA 電纜直接連接到一個 1.5GHz 帶寬的示波器上，這樣示波器上會顯示一個波形(圖 10 中的藍色信號)，把這個波形存為參考波形。

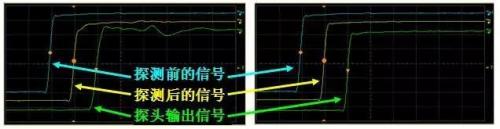

然后使用探頭點測測試夾具去探測被測信號，通過 SMA 直連的波形因?yàn)槭芴筋^負載的影響而變成黃色的波形，探頭通道顯示的是綠色的波形。然后分別測試上升時間，可以看出無源探頭和有源探頭對高速信號的影響。
