圖 10 無源探頭和有源探頭對被測信號和測量結果的影響

具體測試結果如下：

1. 使用 1165A 600MHz 無源探頭，使用鱷魚嘴接地線。受探頭負載的影響，上升時間變?yōu)椋?.9ns；探頭通道顯示的波形存在振鈴，上升時間為：1.85ns。

2. 使用 1156A 1.5GHz 有源探頭，使用 5cm 接地線。受探頭負載的影響較小，上升時間仍為：1ns；探頭通道顯示的波形與原始信號一致，上升時間仍為：1ns。

單端有源探頭：

單端有源探頭結構如圖 11 所示，使用放大器實現阻抗變換的目的。單端有源探頭的輸入阻抗較高(一般達 100Kohm 以上)，而輸入電容較小(一般小于 1pf)，通過探頭放大器后連接到示波器，示波器必須使用 50ohm 輸入阻抗。有源探頭帶寬寬(現在可達 30GHz)，而負載小，但是價格相對較高(一般每根探頭達到同樣帶寬示波器價格的 10%左右)，動態范圍較小，比較脆弱，使用需小心。需要注意，因為超過探頭動態范圍的信號，不能正確測試，一般動態范圍 5V 左右。

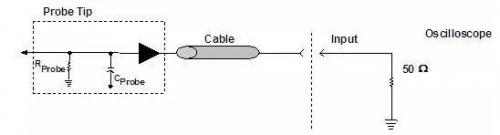

圖 11 單端有源探頭結構

差分探頭：

差分探頭結構如圖 12 所示，使用差分放大器實現阻抗變換的目的。差分探頭的輸入阻抗較高（一般達 50Kohm 以上），而輸入電容較?。ㄒ话阈∮?1pf)，通過差分探頭放大器后連接到示波器，示波器必須使用 50ohm 輸入阻抗。差分探頭帶寬非常寬（現在可達 30GHz），負載非常小，具有較高共模抑制比，但是價格相對較高（一般每根探頭達到同樣帶寬示波器價格的 10%左右)，動態范圍也較小（這個需要注意，因為超過探頭動態范圍的信號，不能正確測試。一般動態范圍 3V 左右），比較脆弱，使用需小心。

差分探頭適合測試高速差分信號（測試時不用接地），適合放大器測試，電源測試，適合虛地測試等應用。

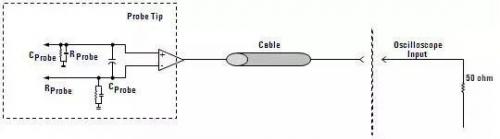

圖 12 差分探頭結構

電流探頭：

電流探頭也是有源探頭，利用霍爾傳感器和感應線圈實現直流和交流電流的測量。電流探頭把電流信號轉換成電壓信號，示波器采集電壓信號，再顯示成電流信號。電流探頭可以測試幾十毫安到幾百安培的電流，使用時需要引出電流線（電流探頭是把導線夾在中間進行測試的，不會影響被測電路）。

無源探頭與有源探頭對比

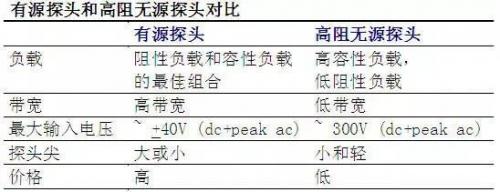

表 1 有源探頭和無源探頭對比
