看一個電源的性能最直觀的就是這個電源的紋波如何。那么測試紋波時需要注意什么呢？
今天筆者就用一個實例來展現一下。

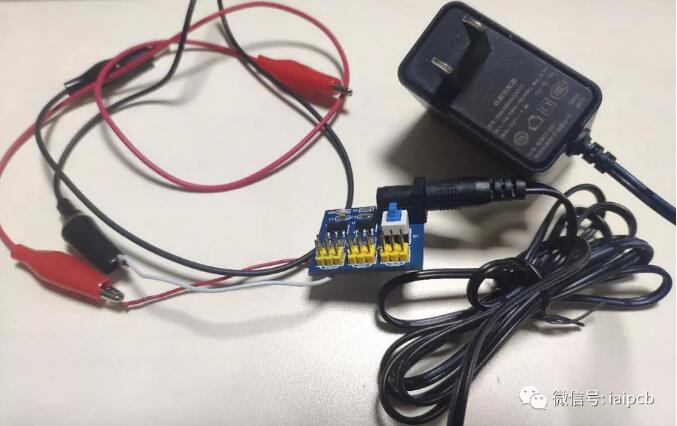

需要用到下圖工具：
12V/1A的電源適配器。
某寶上買的LDO電源板。
鱷魚夾2根。
示波器一臺。
測試前，我們先來看下紋波的分解?；痉譃榧y波和噪聲。（下圖來源網絡）

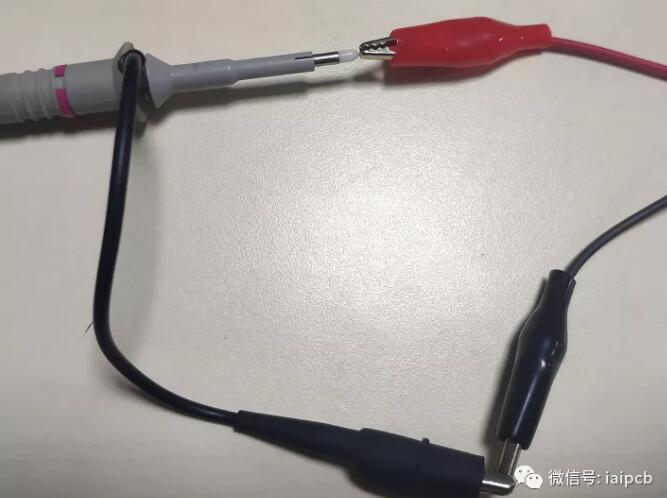

我們第一種方法 按下圖接法進行測量。

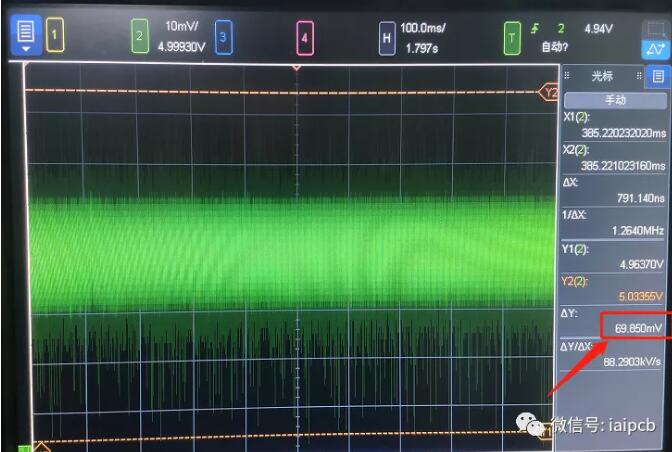

測量后得到的波形如下圖。可以看到圖片紋波加噪音大概為69.9mV。

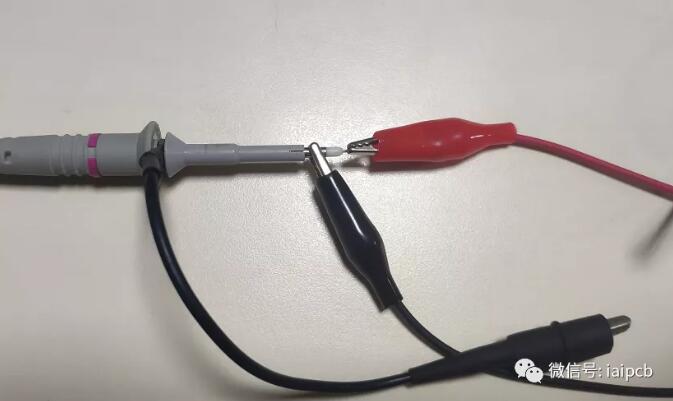

下面使用第二種方法 按下圖接法進行測量。

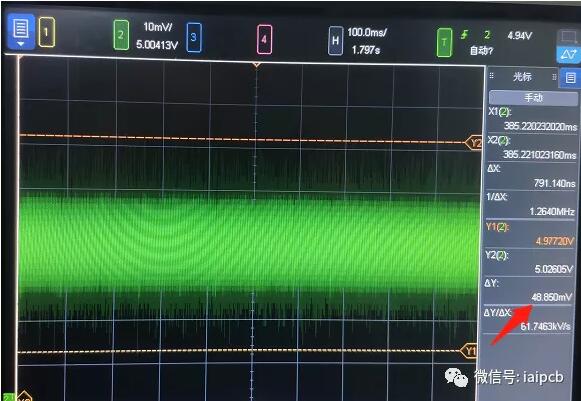

測量后得到的波形如下圖?？梢钥吹綀D片紋波加噪音大概為48.9mV。
通過兩次測量可以看出，紋波和噪音相差21mV。
總結：第一種方法 錯誤在于引入或者說吸收了噪音，使得測試所得的結果偏離實際情況。
而第二種方法測量采用了就近測量方法，減少了噪音吸收。另外測量時也需要注意探棒要豎直。避免靠近電感等輻射源比較大的地方。
