現如今大多數數碼產品都有電子電路或元件--不管它們是簡單的還是復雜的--示波器在整個設計、驗證和調試過程中都是必需的。理解示波器的基本知識是幾乎所有產品設計的關鍵。但這就引出了一個問題--示波器能測量什么？（示波器在電子電路測量中能干什么？）

簡單地說，示波器是一種復雜的診斷儀器，它繪制電信號的圖形。而示波器可以告訴我們?cè)S多關于信號的事情，例如：

-信號的時間和電壓值。

-振蕩信號的頻率。

-由信號所代表的電路的“運動部件”。

-信號的特定部分相對于其他部分發生的頻率。

-是否有故障的成分正在扭曲信號。

-信號的多少是直流(DC)或交流電(AC)。

-信號中有多少是噪聲，噪聲是否隨時間而變化。

-等等...

在一個非常基本的層次上，示波器上顯示的圖形顯示了信號隨時間的變化。

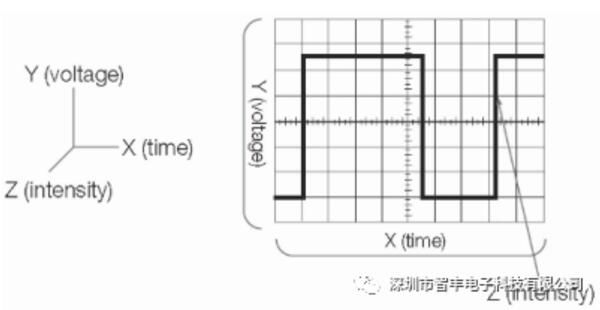

顯示器上信號的強度或亮度有時稱為Z軸，在數字螢光示波器(DPO)上，Z軸可以用顯示器的顏色分級來表示。

示波器還能測量什么？

示波器主要是為測量電壓而設計的，但它們可以檢測和測量各種其他信號：

電流

使用量程測量電流有兩種方法：一種是測量流過并聯電阻的電壓，另一種是簡單地使用電流探針。

聲響

通過示波器測量聲音是可能的。您需要一個轉換器(將音頻信號“轉換”為電壓)，然后連接到范圍內的一個通道，然后將信號顯示為對應的電壓和時間。

阻力

示波器不是測量電阻的理想工具，歐姆計甚至更好，應該使用數字萬用表來代替。

電容

雖然示波器不能直接測量電容，但它可以用來測量時間常數，以便通過任意函數發生器的添加來找到電氣系統或元件的實際電容。

直流電壓

大多數現代示波器提供了自動測量直流電壓的選項，但是你可以通過“數”垂直網狀結構并乘以每除法伏特來手動測量直流電壓。

頻率

大多數現代示波器會自動測量頻率，給你一個準確的讀數。然而，通過計算信號周期(使用游標或水平網格)并將1除以給定頻率的周期，可以手動計算頻率。

電感

如果你沒有LCR表，你可以用示波器和功能發生器來測量電感。這將是一個簡單的測量與3%-5%的不確定度值。

如何選擇正確的示波器？

并不是所有的示波器都是平等的。因此在決定投資哪臺機器之前，重要的是要了解你的項目所需要的是什么，以及你可能需要什么樣的示波器才能得到最有效、最準確的測量。

所以在決定購買哪個示波器時，需要考慮許多問題：包括帶寬、上升時間、采樣率、信道密度和兼容探針等。
