NO1、2端子元器件測量
[Ｒ]如果對于被測物的電阻[Ｒx]來說，是一個無法忽視的電阻值的話，放在絕緣板上直接測量就會測量到[Ｒx]和[Ｒ]的并聯電阻，那么所測量到的數值就是錯誤的。

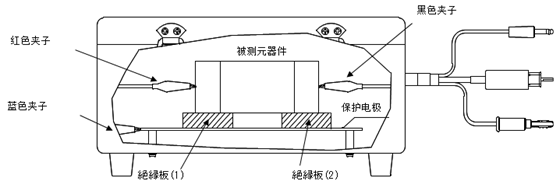

此時可以使用SME-8350(屏蔽盒)，如上圖所示在保護電極板上放２枚絕緣板，在那上面放上被測物進行測量。
NO2、電容測量
電容的測量方法雖然和2端子元器件是一樣的，但是電容的話會在充電后進行絕緣電阻的測量。
雖然通過OUTPUT端子施加的電壓也能進行充電，但是容量越大的話，充電為止就需要花費一翻時間。

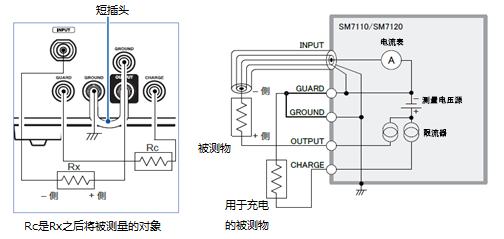

這里為了讓間隔時間能夠更短，可以使用PRECHARGE在測量之前先進行充電，PRECHARGE是一個在需要測量的電容兩端，通過連接測試儀器的OUTPUT和CHARGE，在測量前一個電容的同時對后一個電容充電的方法。
NO3、電纜線的絕緣電阻測量
這是電纜線的絕緣電阻測量。
把電纜線放入水中，測量芯線和水之間的絕緣電阻。
NO4、超絕緣電阻的測量

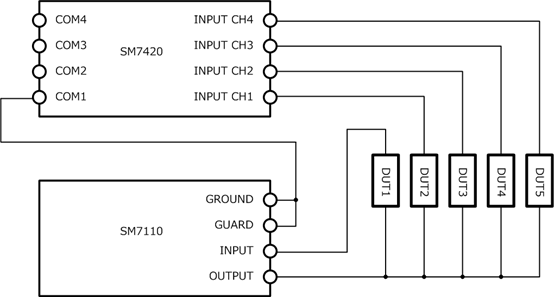

SM7420因為沒有電源，所以需要另外準備電源。而把SM7110 作為電源去使用，就能作為一個５ch 的超絕緣計去使用。
接線圖如圖所示。
從上面的應用案例可以看出來，超絕緣計的應用還是很廣泛很方便的。那么日置HIOKI有哪些超絕緣計呢？不要著急，接下來就給大家重點介紹一下日置HIOKI的超絕緣計。
日置HIOKI超絕緣計陣容
日置HIOKI超絕緣計特長
- 簡易測量；
- 減輕波動，穩定測量；
- 輸出2,000V 6.4ms高速測量；
- 提升構架產線的速度；
- 高性能接觸檢查。
