引言
Datalight 這家公司專門從事嵌入式系統相關的軟件開發，他們有一套移動終端設備的數據存儲方案，用來保證手機、筆記本、電腦醫療設備、汽車設備等等的數據安全。
Cameron Dahl，是一名華盛頓大學的電子工程系應屆生，他在Datalight實習期間，參與了一項存儲系統功耗對比的項目，本文是他自述的一段測試經歷：使用PicoScope 4424示波器測試eMMC功耗的過程，并給出了測試結果。以下是Dahl提供的報告：
項目概覽
Datalight開發了一種容錯的文件系統，以及一些提升eMMC性能的驅動，供移動設備使用。最初我被分配的一項任務是：給好幾種不同的eMMC閃存模塊測量功耗，對比使用Datalight軟件前后的提升，給市場部門提供一些圖表方便宣傳展示。

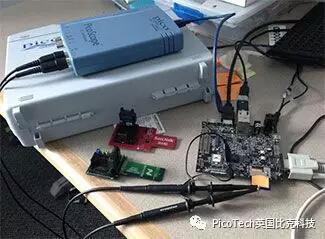

圖1：PicoScope 4424 測試eMMC案例
收集數據
從一開始我就在想怎么從移動設備收集數據，有效地表征eMMC的功耗，為了模仿真實的應用，我先在使用Datalight文件系統的Linux上運行性能跑分軟件，結果會在命令行或者圖形界面里面顯示出來。
然后，我再測試了一組使用標準Linux文件系統的情況，對比它和Datalight之間的區別。
eMMC卡通常使用一個很小的方形封裝，它可以直接焊接到PCB上面，也可以跟USB-SD讀卡器連接。封裝的尺寸有3種，每種的讀卡器都不相同，大部分的讀卡器都沒有把Vcc供電引腳印出來，他們基本上都是當作SD卡槽來用的。另外一些有Vcc引出的讀卡器，會帶有一個兩針的跳線，他們就是專門用來測量eMMC功耗用的。
在測試過程中，我用到了兩個讀卡器的型號，MicronNumonyx 和SamDisk iNAND，他們都引出了Vcc信號，我在Vcc跳線的兩根針之間插入一個1Ω的電阻，借此測量功耗。
通過這種方法，我測試了許多種不同的eMMC卡，并且把它們的功耗做了對比。
測量功耗
上面已經提到我用了1Ω電阻，測量?jī)啥说膲翰钊缓蠓此汶娏鳌?shí)際測試時，我用兩根示波器的表筆分別測量電阻兩端的電壓。當然，為了測試報告好看，最終的結果還需要換算成功率數值。eMMC的供電電壓大約是3.315V，所以最終eMMC功耗是：Pr= i x 3.315 – i*i 其中i是電流值。
大量數據怎么辦
剛開始我是用Excel來收集數據的，后來發現它最多只能存100萬行左右，而我需要記錄500萬個數據點，直接把數據保存成Excel格式行不通。所以我用了一個開源軟件CSVed，每次記錄100萬個數據，分5次記錄，然后把它們拼起來。
圖2：CSVed測試結果記錄界面
測試設備方面，我曾嘗試用自己熟悉的TektronixMSO/DPO 2000系列，把數據保存成csv格式，同時保留波形截圖。但是很快就遇到了問題：
雖然我可以用Tektronix示波器抓到500萬個數據點，但是不幸地是當我抓取這么長時間波形的時候，采樣率就變得太低了。我理想的測試時長是15分鐘甚至更長，在這個過程當中，我不但要記錄整段的功耗波形，還需要放大去分析局部的一些細節，比如在eMMC進行讀寫操作的時候?qū)?yīng)的功耗變化。換句話說我需要示波器在記錄長時間波形的同時，采樣率也足夠高。

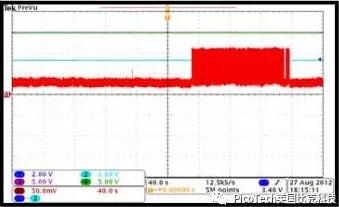

圖3：Tektronix 波形截圖
另外，每測量一組結果我都要把數據和截圖用優盤導入到電腦上，這非常耗時，在后面進行大量測試的時候這會浪費很多時間，所以我開始調研有沒有基于PC控制的示波器。
入手PicoScope
后來我查到了PicoTechnology，在官網上我瀏覽了各種PicoScope的型號，然后一個本地的代理商給我講解了它們各自的特點和區別。在我的測試應用里面，Tektronix只能工作在12.5KS/s采樣率下，歸根結底是存儲深度的限制。而PicoScope同檔次的產品存儲深度可以達到Tektronix的10倍以上，因此記錄同樣長度的時間，采樣率也就能高出10倍。
我立刻向Datalight公司申請買一臺PicoScope 4424, 一個星期就到貨了。
