【VSA】矢量信號分析
應用場景
數字調制信號自身的信噪比分析，是對調制信號本身的信號功率和帶內噪聲功率比值的直接測量分析。
測試原理

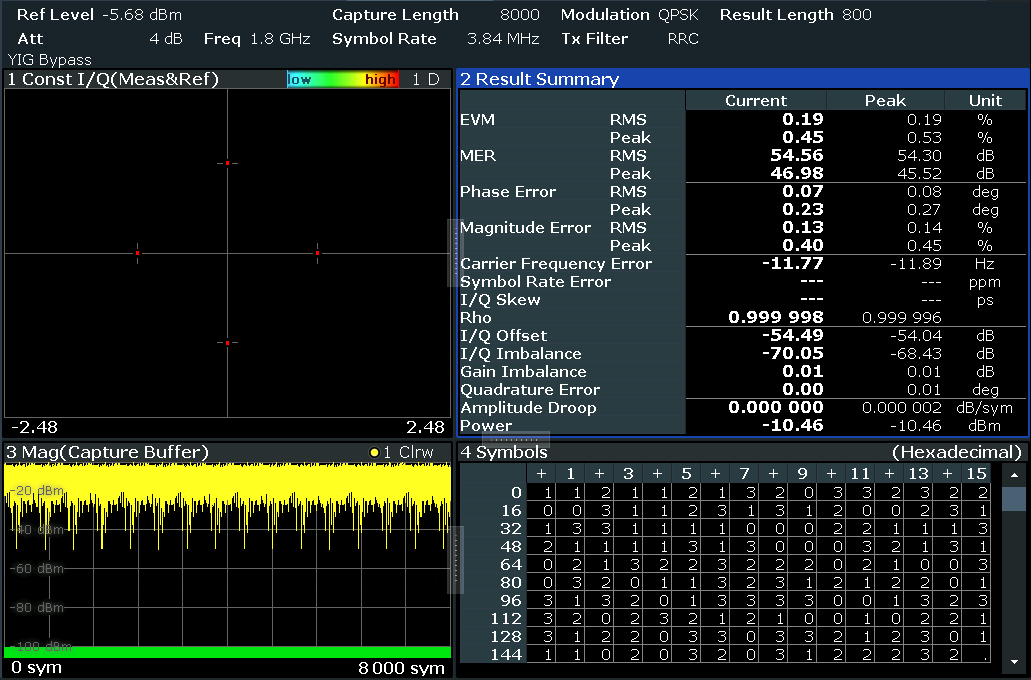

調制誤差MER來源于誤差矢量幅度EVM;
MER=-20lg(EVM)；
誤差矢量對應噪聲，估算EVM時參考功率采用信號平均功率，因此MER體現信號平均功率與噪聲功率的比值。
測試方法
﹒進入VSA分析模式或相應通信標準測試選件；
﹒選定測試標準并自動調整，或根據信號，自定義設置；
﹒讀取MER代表信噪比。
注意事項
MER測試適用于MSK、PSK和QAM等調制方式，F(xiàn)SK不適用；
EVM參考信號設定信號平均功率，這通常也是默認設定。
