連接器是電子測量中必不可少的重要部件，無論測試儀表還是DUT，無論線纜還是附件，處處都有形形色色的不同連接器的身影。對于測試工程師而言，經常用到的連接器有N型、BNC型、SMA型、3.5 mm、2.92 mm、2.4 mm、1.85 mm、1 mm這幾種。我們先來選取一些比較常用的連接器了解一下：

SMA連接器

由Bendix SCcintilla公司在50年代設計， 成本低，普及度高。內部由PTFE填充，因此高頻性能差。外導體的壁比較薄，非常容易被磨損和損壞，因而可靠性差。

3.5 mm連接器

最初由惠普公司(是 德科技的前身)開發,早期由安費諾公司制造。它的設計理念是打造堅固耐用的物理接口，尺寸上與常見的SMA相匹配，使用壽命可達數千次連接。它的內導體由-個塑料環而不是介電材料支撐，因此工作頻率大大提升。3.5 mm陰頭內導體有幾種不同類型，四瓣插槽，或精密無槽。

2.92 mm連接器

這種連接器由安立公司設計，通常被稱為K頭，可不受模式限制在最高40 GHz的頻率范圍內使用。它可與SMA和3.5 mm連接器匹配，但是不確定度會增加，不適用于精密測量，并且容易損壞。

2.4 mm連接器

這種連接器由惠普(是 德科技的前身)、安費諾和M/A-COM公司開發，本質上是3.5 mm連接器的縮小版，因此最大頻率也大大提高了。2.4 mm連接器廣泛應用于50GHz系統中，實際可以工作到60 GHz。這種設計通過增加連接器外壁厚度并加固陰頭引腳，消除了SMA和2.92 mm容易損壞的缺點。2.4 mm連接器不能與3.5 mm,2.92 mm, SMA混用，實際.上它的螺紋設計就是要防止與3.5 mm等連接器混用。

1.85 mm連接器

由惠普公司(是德科技的前身)于20世紀80年代中期開發，是2.4 mm的縮小版，最初設計用于67 GHz頻率，實際可工作至70GHz。1.85 mm連接器可以與2.4 mm機械兼容。1988年惠普向外界公開了自己的設計，以鼓勵連接器類型的標準化。

1.0 mm連接器

這種連接器是目前工作頻率最高的同軸連接器。在1989年由惠普公司(是德科技的前身)的Paul Watson發明，工作頻率標定在110 GHz,但是實際頻率可以工作到120GHz，有些版本甚至可以達到140 GHz。由于它的體積小，連接時很容易受損，需要使用單獨的力矩扳手，并且嚴格遵循操作說明進行操作。

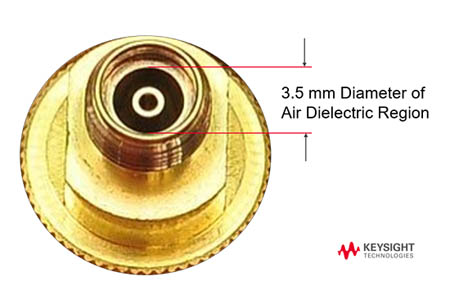

以上這些耳熟能詳，朝夕相處的連接器名字里都帶有直徑尺寸。這個標注的尺寸指的是外導體的內徑。這一尺寸和內導體的外徑一起，直接決定了連接器的最高工作頻率以及散射性能（S參數）。

因此，不正確地使用連接器會導致錯誤的測試結果，而另一方面，劣質或磨損的連接器會損壞其他昂貴儀表和線纜的接口。所以，日常使用連接器必須千萬小心避雷。

雷區一、使用錯誤的連接器或有故障的連接器

2.4 mm的連接器不能與2.92 mm，3.5 mm，SMA的連接器混用。不正確的使用方法會造成永久性機械損壞。有問題的連接器需要及時棄用，否則會影響到與之連接的其他設備。例如偏針的陽性連接器會損壞與之相連的陰性連接器內導體。

雷區二、徒手擰連接器

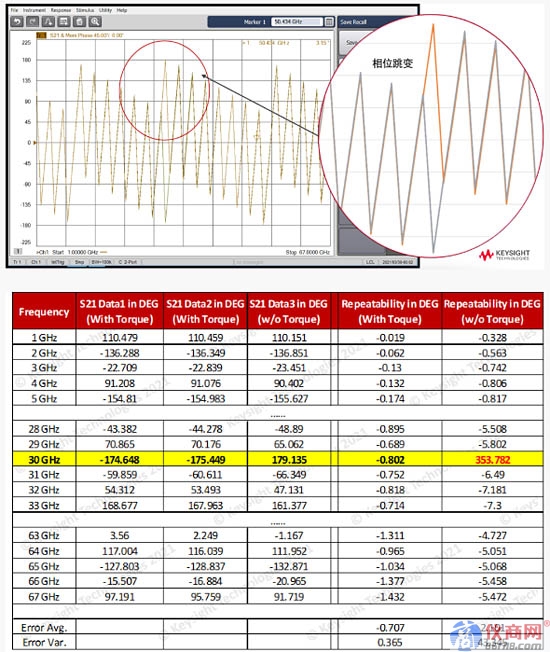

徒手擰連接器時，會帶來很差的測試結果。下圖是一個真實的1.85 mm連接器S21相位的重復性實驗結果。由于沒有使用力矩扳手，相位結果在30 GHz發生跳變。后面的數據表格詳細比較了測量誤差——頻率越高，誤差越大。

雷區三、使用錯誤的力矩扳手來擰連接器

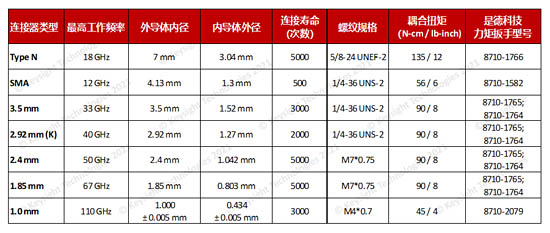

第三個大雷區，就是使用錯誤的力矩扳手來擰連接器。使用力矩扳手的原因， 是確保每次連接所施加的力都是一樣的，也就是每次都一樣松緊，這樣可以獲得可重復的測量結果，并且保證不會由于用力過猛傷害連接頭。所以，不同的連接頭由于其尺寸、材料、屬性的不同，需要使用不同的力矩扳手，下面這個表給大家做參考。

雷區四、不正確使用力矩扳手來擰連接器
