前 言：
耐壓(Withstanding)、絕緣(Insulation Resistor)、接地電阻(Ground Bond)是電氣安規測試儀的測試功能，其中的耐壓測試是用電設備出廠前的必測項目，雖然這些測試應用廣泛，但是許多工程師還是存在著一些知其然卻不知其所以然的問題，在這份應用白皮書中我們整理了十個最常見的問題，從基本面來探討這些問題的解答。
電氣安規測試的十個為什么?
七、發現電弧ARC、閃絡(Flashover)是否意味絕緣已崩潰?
UL/IEC 60950-1章節5.2.2對于絕緣崩潰的原文還有一段關于ARC與Flashover的敘述，原文如下：Corona discharge or a single momentary flashover is not regarded as insulation breakdown. 電暈放電（Corona Discharge）與單一瞬間的閃絡（Flashover）并不會被認定為絕緣崩潰。
各位一定要有正確的觀念，ARC的測試其實是一種行業標準，并非國際法規，偵測到ARC與絕緣崩潰是兩回事。
過去的耐壓機無法顯示V-I特性曲線來判斷絕緣崩潰時，傳統的做法是看與聽，看看有沒有電弧發生，認為絕緣損壞與電弧為因果關系，由于室內的采光與照明會影響電弧的觀測，甚至會特別打造一間暗室來觀察電弧；或是聽聽看有沒有電弧吱吱的聲響，有些電弧的聲響發生在人耳聽不到的超音波頻段，還會買一個超音波轉換器，將它轉為人耳聽得到的音頻。但從標準的定義得知電弧與絕緣崩潰是兩件事，我們應該思考為何會產生電弧以及電弧可能造成的危害，電弧的產生是電壓與距離的關系，以生活應用為例，打火機上的壓電材料，透過壓力產生電壓進而產生電弧來點燃瓦斯，從這個例子可以得知，電弧可能造成的危害是用電設施附近是否有可燃性氣體或粉塵而導致火災或塵爆。第二個危害是高溫，例如：工業用的電焊機，便是特意透過高壓產生電弧，以便應用它的高溫特性來切割堅硬的金屬，此應用的電弧最高溫度是太陽表面溫度的四倍(攝氏2萬度)，電弧閃光產生的弧光能量單位一般以cal/cm2 或J/cm2 表示，Cal/cm2 (每平方公分卡路里）系指一單位面積上的總能量，它是作為電弧量級的單位，1 cal/cm2的能量，相當于一個點燃的煙頭在指尖上1秒鐘。只要1-2 cal/cm2，就會使人的皮膚造成二級灼傷。
八、絕緣電阻與耐壓的測試順序，通過絕緣電阻測試后可以不測耐壓嗎?
許多的標準要求測試的順序為絕緣電阻(IR)+耐壓(ACW或DCW)+絕緣電阻(IR)，首先要思考的是絕緣電阻為什么要測兩次？再者是如果絕緣電阻很高，是不是就意味著絕緣沒有問題，所以就不用測耐壓？
絕緣電阻是以一般的工作電壓去量測(非破壞測試)，耐壓測試則是以高過數倍工作電壓的方式去量測泄漏電流(破壞性測試)。接下來量到很高的絕緣電阻時千萬不要高興得太早!

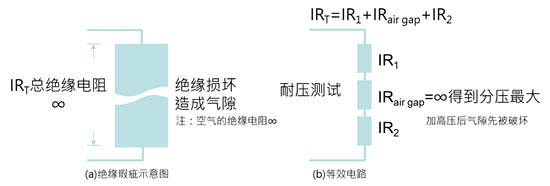

圖八絕緣瑕疵與其等效電路
圖八的左圖為絕緣材料有瑕疵產生氣隙的示意圖，這個氣隙在絕緣電阻量測時會反應出一個很大的絕緣電阻，但是當我們量完絕緣電阻后執行耐壓測試，從圖八的右圖的等效電路得知，絕緣瑕疵的氣隙因為電阻高，串聯分壓的結果大多數的電壓會分壓在其上，所以會先被破壞，等到第二次量測絕緣電阻時又會呈現出一個較低的絕緣電阻。
所以測試的順序為絕緣電阻(IR)+耐壓(ACW或DCW)+絕緣電阻(IR)是很有意義的，兩次絕緣電阻的差異如果太大，便表示之前有絕緣瑕疵，經過耐壓的破壞性測試后有瑕疵的絕緣材料被破壞，所以第二次絕緣電阻與第一次量測結果差異大。
九、高壓的耐壓測試是否會損壞電路中昂貴的芯片?
如果你的耐壓測試是通過的，一定不會造成損壞，因為要損壞芯片要嘛是過電壓，要嘛是過電流，當絕緣良好時，這兩者都不會發生。

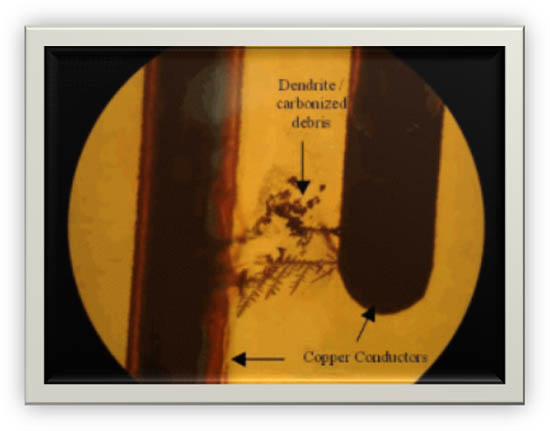

但是在耐壓測試的應用中，有一種很特別的測試，稱為離子遷移(Ion migration)，離子遷移的測試方式是透過環測設備將環境的相對濕度設為85%，溫度通常是80°C或以上，再把高壓打在PCB的銅箔上，圖九在電子顯微鏡下所看到兩條走線(Trace)間的絕緣層出現樹枝狀突觸造成的短路現象便稱為離子遷移。
圖九：電子顯微鏡下的離子遷移現象（本圖參考自NTS公司網站）
在PCB關鍵組件的周遭進行此測試有助于即早發現布局(Layout)上的議題，一旦關鍵組件周遭發生圖九的問題，便可能造成短路進而燒毀關鍵組件。
十、接地與導通性量測的差別?
