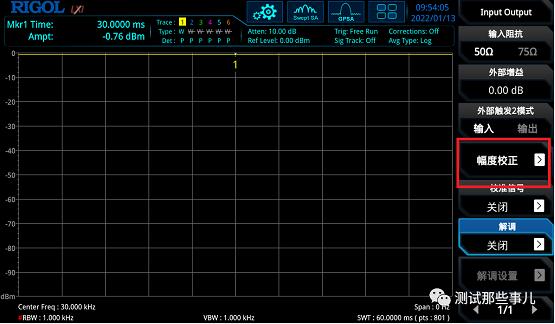

當 DUT 連接至經過校準的分析儀后，信號傳遞網絡（圖 1）可能會出現減損，或者致使被測信號發生改變。只有對這些效應進行適當修正或補償，才能確保最佳精度。在頻譜分析儀中，幅度校正功能采用一系列頻率/幅度配對，將其進行線性連接，以產生對應測量顯示點的校正系數。然后再依據修正結果調整顯示的幅度。保證測量結果中信號傳遞網絡的不良衰減和增益均已被消除，這為信號分析儀提供了完全符合規范的精度。比如說RIGOL的頻譜分析儀RSA系列在【Input/Output】按鍵菜單下就有【幅度校正】相關的功能。

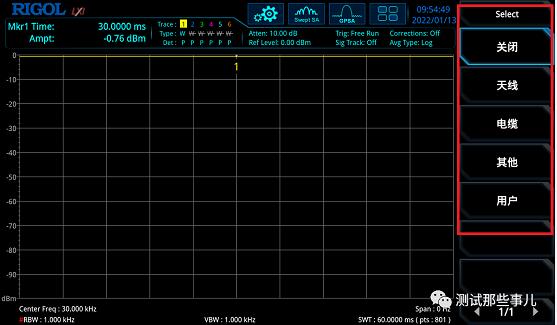

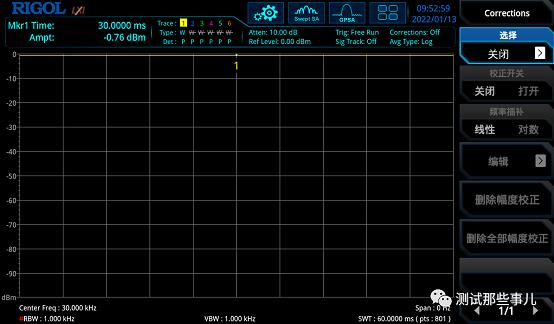

外接DUT可以是如下選項中任何一種，也可以自定義。

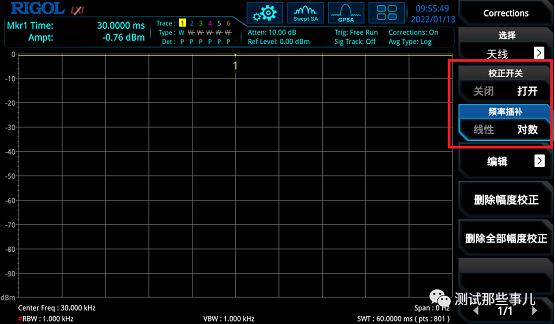

然后打開【校正開關】

此時把頻譜分析儀的測量的端面從頻譜分析儀的RF口移到了更接近DUT的位置，使用分析儀的幅度修正功能，能讓頻率響應更為平坦，并且提高了幅度精度。例如，在測量極微小的信號時，我們可以把外部前置放大器連接至 DUT，以增加信號電平，從而緩解信號衰減或噪聲增大等問題。如今的智能前置放大器可自動配置分析儀并上傳增益和頻率響應，以獲得精確的校正值。

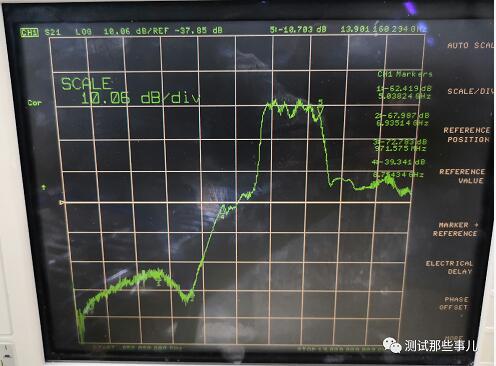

頻率響應指標是頻譜分析儀重要指標之一，頻率響應是指一個恒定幅度的信號經過傳輸系統后，輸出信號的幅度隨頻率的變化而發生增大或減小，相位隨頻率的變化而變化。頻率響應包括幅頻特性和相頻特性，射頻系統中也常用S21描述傳輸頻率響應，掃頻式頻譜分析儀只考慮幅頻特性。比如我們常測的濾波器的通帶就是頻響指標。

對于頻響的測量我們可以用矢量網絡分析儀測量，可以測量信號的頻率，幅度，相位特性，可以通過校準去掉系統誤差，測量更準確且測量速度快，多種測量結果顯示方法。也可以用帶有跟蹤源的頻譜分析儀測量，可以測量信號的頻率，幅度特性，可以通過歸一化校準去掉系統誤差。

那我們?nèi)绾尾榭匆慌_(tái)頻譜分析儀的頻響曲線呢？首先通過信號源給一個標準的信號，把頻譜分析儀中心頻率設置成跟信號源一樣的頻率，再把RBW和VBW降低，SPAN打成0掃寬，此時屏幕上顯示的即為此頻率下的頻響曲線。

不同的應用場景對器件頻響的要求不同，寬帶和窄帶or掃頻和實時。同時頻響受溫度影響，射頻鏈路上器件的頻響誤差會影響頻譜儀的測量幅度精度。
