什么是充放電試驗儀
在上期的推文中為大家介紹了一些對二次電池常見的評估試驗。如果還沒有看過相關內容的用戶或還想看一遍的用戶，可以點擊以下鏈接進行了解。
往期回顧
那么讓我們回到正題，什么是充放電試驗儀呢？充放電試驗儀是為了測試上次文章中所提到的二次電池的評估試驗，而可以簡單地進行充電·放電·測量的測試儀。通過觀察在進行充放電試驗后而取得的電壓·電流·溫度等數據，可以了解電池的性能。
充放電試驗儀的構造

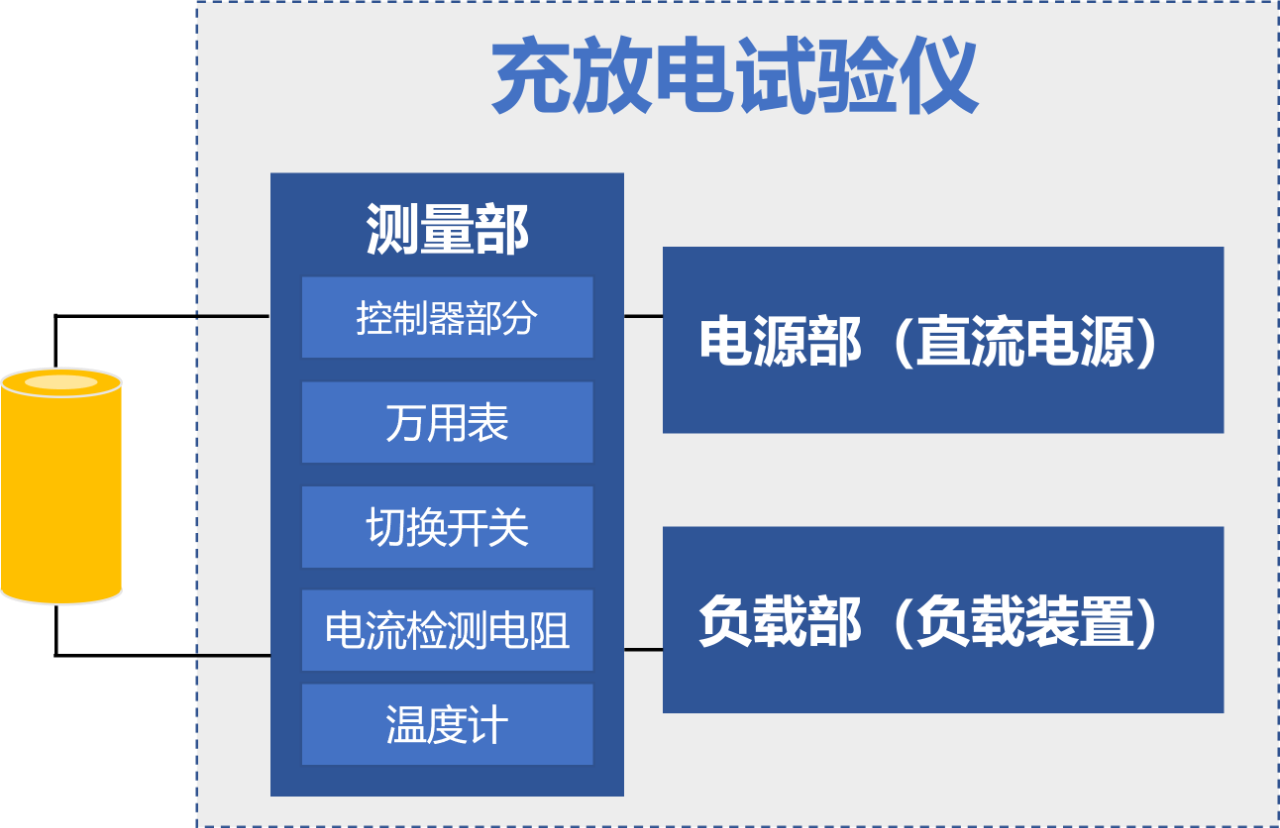

一般來說，充放電試驗儀由成為充電時電力的供給源的【電源部】、成為放電時電力的消耗部分的【負載部】與測量電壓·電流的【測量部】的3部分組成。并且這3個部分集中在一個框體中，將其連接至外部PC等，可通過專用的軟件等進行設備的操作或獲取數據。
從儀器的構造可以看出，實際只要分別準備直流電源、電子負載裝置、測量儀，即使進行了電池的充電·放電，也可以進行充放電試驗。在充放電試驗儀出現之前，其實就是用這種方式進行試驗的，即使是現在也有將單個設備進行組合來進行試驗的。但是，只準備其中各別儀器會在提高系統需要工時，并且由于不是電池評估的專用儀器，所以會有出現起火等危險。對于充放電試驗的安全面來說會有相對的隱患。

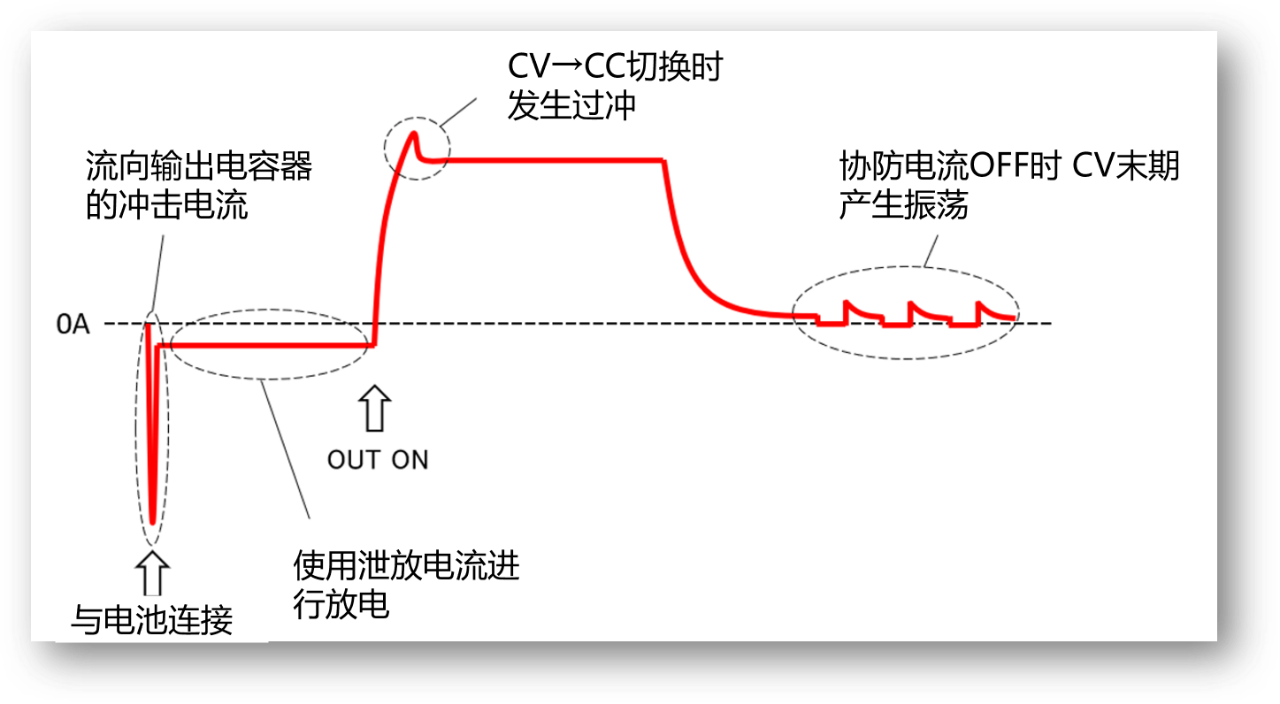

另外，容易疏忽的注意點是，當使用直流電源對電池進行充電時，在連接電池的瞬間，沖擊電流會流向直流電源的輸出電容器，在進行CC-CV的切換時發生過沖。并且由于泄放電流的影響，CV充電時可能會出現振蕩。如發生此類現象，會影響電池特性并可能無法進行準確的評估。所以為了抑制此類現象的發生，可以準確地進行評估，菊水的充放電試驗儀在控制電路上進行了各種各樣的努力。從而優化了產品的操作性、還可進行高精度的評估試驗。
如何選擇充放電試驗儀
當選擇充放電測試儀時，以下幾個點以及功能可以進行參考。
充放電電壓/電流
充放電電壓值與電流值表示充放電試驗儀可對對象電池進行幾V、幾A的充放電試驗。但是，如果所連接的負載電纜較長的情況下，則必須需要考慮電壓降。例如，即使充放電試驗儀可以輸出20V~100V，如果負載電纜或夾具產生5V的電壓降時，電池端也會變成15V。特別是使用大電流進行試驗時，電壓降的值也會隨之變大，所以需要特別注意。
充電/放電模式
充電·放電模式表示的是為了使電池積蓄能量或取出能量時，使用什么方式充電或放電。根據電池的種類以及其用途所使用的充電模式、放電模式將會不同。因此，需要確認充放電試驗儀是否搭載了自己所需的充電·放電模式。
典型的充電模式有CC充電模式、CC-CV充電模式、脈沖充電模式等。
CC充電模式是不管電池的端子電壓如何，都需要不間斷地以一定的電流進行充電的運作方式。這個方式主要用于急速充電、普通充電、補充電與涓流充電。
CC-CV充電模式是用恒壓恒流電源對規定電流值與電壓值進行充電的方式。當電池的端子電壓低于電源的設定電壓時，將會用恒流進行充電。然后當電池的端子電壓達到設定電壓時將會轉移至恒壓，隨后電流將逐漸下降。這種充電方式可以安全地的管理所儲存的能量，所以無需擔心電池受損。
另外，具有代表性的放電模式有CC放電模式、CR放電模式、CP放電模式、脈沖放電模式等。
CC放電模式是不管電池的端子電壓的變動如何，都以一定的電流進行放電的方式。JIS規格等各種試驗規格在大多情況下均指定該放電模式。
當進行數字通信時的負載電流會呈脈沖狀，所以當模擬此類使用條件時會使用脈沖放電模式。
充放電切換時間
充放電切換時間指的是從充電模式切換至放電模式的時間。
