環路分析參數設置界面
四、環路分析測量系統的搭建

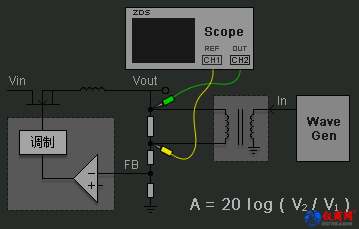

在ZDS4000環路分析開關電源的應用中，除了示波器之外，還需要信號發生器模塊、高壓隔離變壓器配合。信號發生器模塊用于注入信號的產生（普通信號發生器也可代替），高壓隔離變壓器用于隔離注入電路對環路電路工作的影響。
Tip：由于注入信號幅度微弱，推薦選用1X衰減的探頭測試。若使用10X，則信號衰減后很容易被噪聲淹沒。在接地時也盡量使用接地彈簧，而不是接地夾子。
五、環路分析樣例數據解讀
由于開關電源閉環系統的反饋較為簡單，可以根據環路分析所得的波特圖進行簡約分析：
在閉環增益為0dB時，即穿越頻率時，相位裕度一般需要大于45度；
在相位接近0度時，此時閉環增益應小于-20dB。
若符合上述條件，則此閉環為穩定系統。

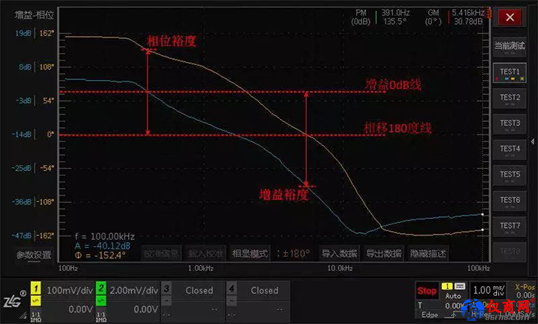

如下圖所示，屏幕右上角顯示系統的相位裕度為135.5度，增益裕度為30db。
