盡管環路分析是檢測控制系統穩定性的重要手段，但是測試過程中有諸多細節需要注意，如何快速理解環路分析的意義？環路分析需要怎樣設定參數？環路分析的結果該如何讀取呢？

一、如何三句話講清楚環路分析在做什么？

1、穩定可靠的系統必須是閉環系統（帶反饋）?？刂破鞲鶕?jù)系統的實際輸出與理想輸出的偏差來設計算法，使輸出值逼近設定值；

2、系統穩定性需要依靠環路中的增益相位裕量來量化，這個指標可以通過掃頻來測量；

3、環路分析就是在控制系統中注入頻率變化的干擾信號，從而得出系統的頻率響應曲線。

總得來說，通過環路分析就能知道當負載端變化時控制系統的表現是否穩定，就這么簡單！

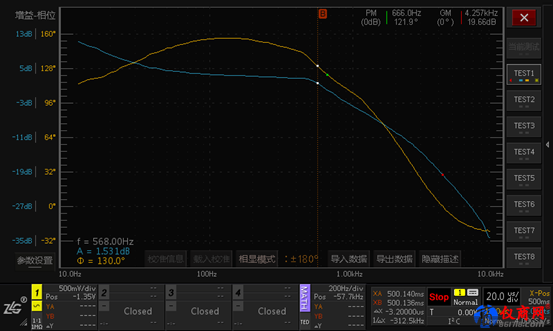

環路分析結果圖片

二、環路分析的結果是什么？

示波器根據輸出信號、輸入信號的幅度、相位隨頻率變化的關系，可得到環路系統的伯德圖（幅頻特性、相頻特性）。想要對產品的穩定性有所了解，靠品牌、經驗、還有研發人員拍胸脯都是不夠的，有了伯德圖協助定量分析，一測便知。

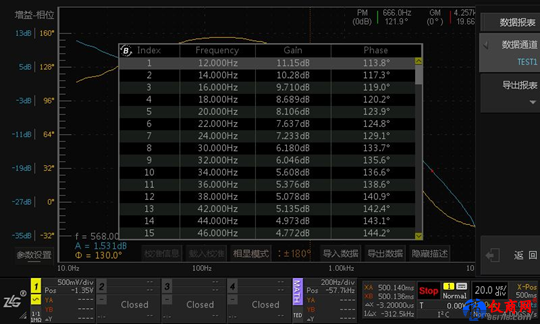

環路分析數據報表

三、有了環路分析，電源性能會有哪些提升？

通過環路分析可以量化電源的頻率響應特性，從而將電源朝著更穩定的方向優化。工程師再也不用通過盲目的反復嘗試去積累經驗，器件選型也不用過分考慮裕量，從而更好的控制電源成本。

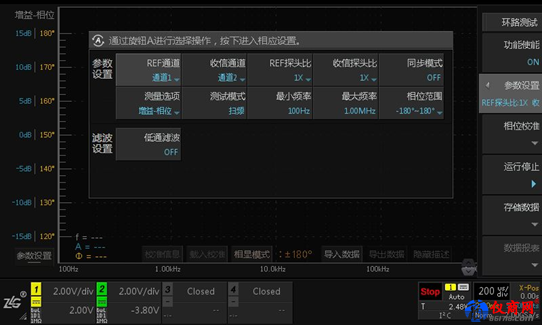

四、環路分析的關鍵測試步驟及參數設定

1、尋找干擾信號注入點

在電壓反饋型的開關電源電路中，測試信號注入點為反饋回路的取樣點與輸出電壓點之間。要辨別采樣點比較簡單，只需觀察反饋電壓由輸出電壓的哪條支路分壓得到即可。

注入電阻可選擇10～100歐的電阻，這種電阻在反饋電路中影響不大，推薦在系統設計時就提前預留此電阻。

2、注入信號幅度調節

注入信號的幅度經驗值可設為輸出電壓的5%。如果幅度不能過小，示波器可能無法識別；過大則可能使系統出現非線性導致測量失真。

3、掃描頻率范圍設定

環路系統的截止頻率推薦設為開關頻率的1/20～1/6，在這個范圍內，一般可以找到環路的穿越頻率點。此處留意環路系統穿越頻率不能過低，否則環路無法響應高頻的負載波動，從而引起輸出電壓的噪聲。
