圖5 帶寬是正弦波的幅度下降70.7% (-3DB) 的響應曲線中的頻率

2.3 插入損耗

插入損耗：插入阻抗是從電流探頭的線圈(二級)轉換到被測的攜帶電流的導線中的阻抗。一般來說，電流探頭反射的阻抗值可以位于毫歐范圍內，對阻抗為25 歐姆及以上的電路影響不大。

2.4、電流額定值VS 頻率指標

電流探頭指標應包括幅度與頻率額定值下降關系曲線，這一曲線把磁芯飽和與提高的頻率關聯起來。頻率增加對磁芯飽和的影響在于，當波形頻率或幅度增加時，平均電流為零安培的波形幅度峰值會被削掉。

2.5、最大額定輸入電流

最大額定輸入電流：是指電流探頭可以接受、同時仍能實現規定性能的總電流(DC 加峰值A(chǔ)C)。在AC 電流測量中，必須根據頻率降低峰到峰額定值，以計算最大總輸入電流。

2.6、額定最大峰值脈沖電流

額定最大峰值脈沖電流：被測電流不應超過這一額定值，它考慮了磁芯飽和及可能損壞設備的次級電壓積累。最大額定峰值脈沖電流通常規定為安培秒乘積。

三、 電流探頭測量實例及說明

3.1 DC～低頻和 DC～高頻電流探頭實測對比

上面講了低頻嵌和高頻嵌的原理區別，現在來對比一下實測效果，低頻嵌CP8100L（100A/100KHZ），高頻嵌選擇CP0030A（30A/40MHZ）。

（1） 實測低頻信號（50HZ 電源線波形）對比

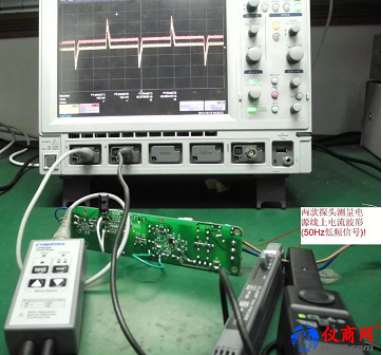

圖 6 電流嵌測量電源線上電流波形系統1 通道為 CP0030A,2 通道為 CP8100L

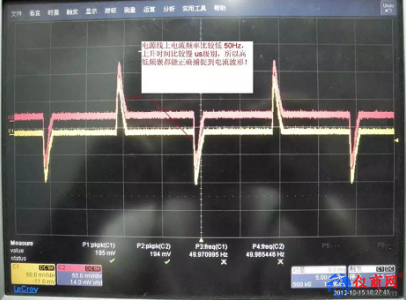

圖7 高低頻捕捉電源線上的電流波形從以上圖片分析，電流大小為1.95A 左右（因?yàn)樘筋^所在量程電流傳輸比為 0.1V/A，由于實測值為 195MV，經計算為 1.95A），頻率為 50HZ，兩款探頭實測非接近，也就是在測低頻信號時，看不出差別，都能夠準確的捕捉到電流波形。

實測開關電源 MOS 管 DS 極間電流對比

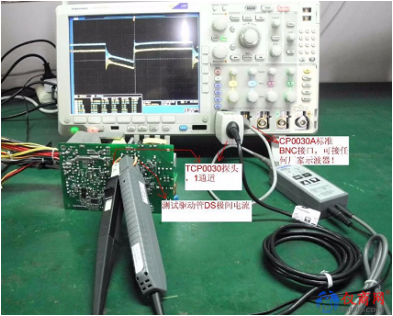

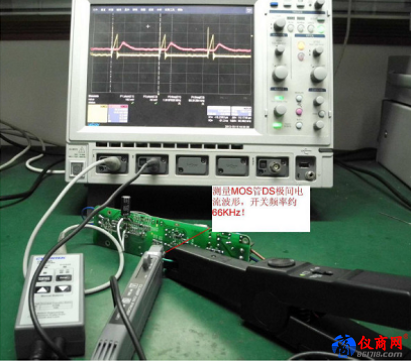

圖 8 測量 MOS 管 DS 極間電流波形系統

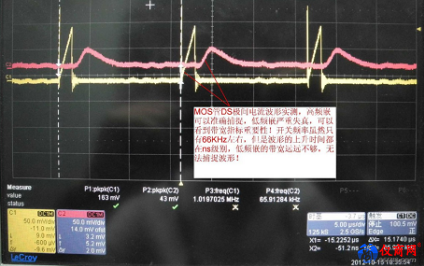

圖 9 黃色為高頻嵌（CP0030A）所測波形，紅色為低頻嵌(CP8100L)實測波形

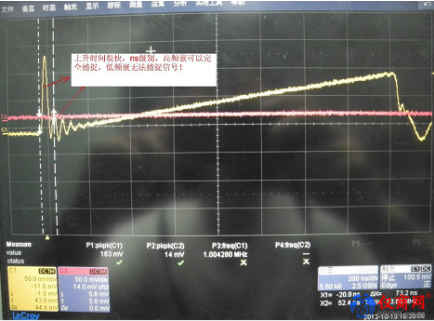

圖 10 實測 DS 電流波形細節

通過以上波形分析：

在捕捉 60KHZ 左右的開關電流波形時，從圖 10 看到，電流波形的上升時間達到 35NS 左右，普通的低頻嵌 CP8100L，帶寬 100KHZ，上升時間 3.5US，遠遠無法滿足要求；高頻電流嵌CP0030A，帶寬 40MHZ，上升時間 8.75NS，滿足實際測量要求。

3.2 高頻電流探頭在開關電源中的應用（CP0030A 和 TCP0030 實測對比）
