圖 11 1 通道為 TEK TCP0030 電流探頭 2 通道為本公司的 CP0030A
實測做對比，示波器為 TEK MDO4104-6 測試系統如上圖：
開關電源的開關頻率可以達到 100KHZ，當然還有更高的，瞬間的上升速度達到 NS 級別，如果使用低頻電流嵌（US 級別,如本公司的 CP8100L，泰克的 A622），根本無法準確捕捉波形，必須使用高頻直交流電流探頭。下面以本公司 250W 的 ATX 不間斷正激電源模塊為例，測試系統如圖，本公司的CP0030A（40MHZ/30A）和泰克的TCP0030(120MHZ/30A)。

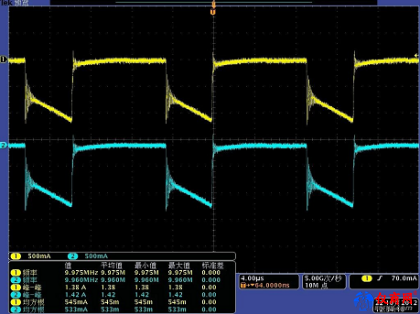

圖 12 黃線為泰克 TCP312 藍線為 CP0030 實測數據對比

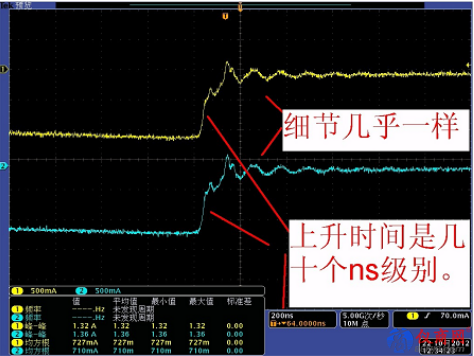

圖 13 細節對比 黃色為 TCP0030 藍色為 CP0030A 實測波形
關鍵詞:電流探頭 測試測量 示波器 瀏覽量：4528
